Venkovní mini PTZ kamera, IP kamera 6 Mpx, 5x zoom, IP66 | HICO X4D-M6S

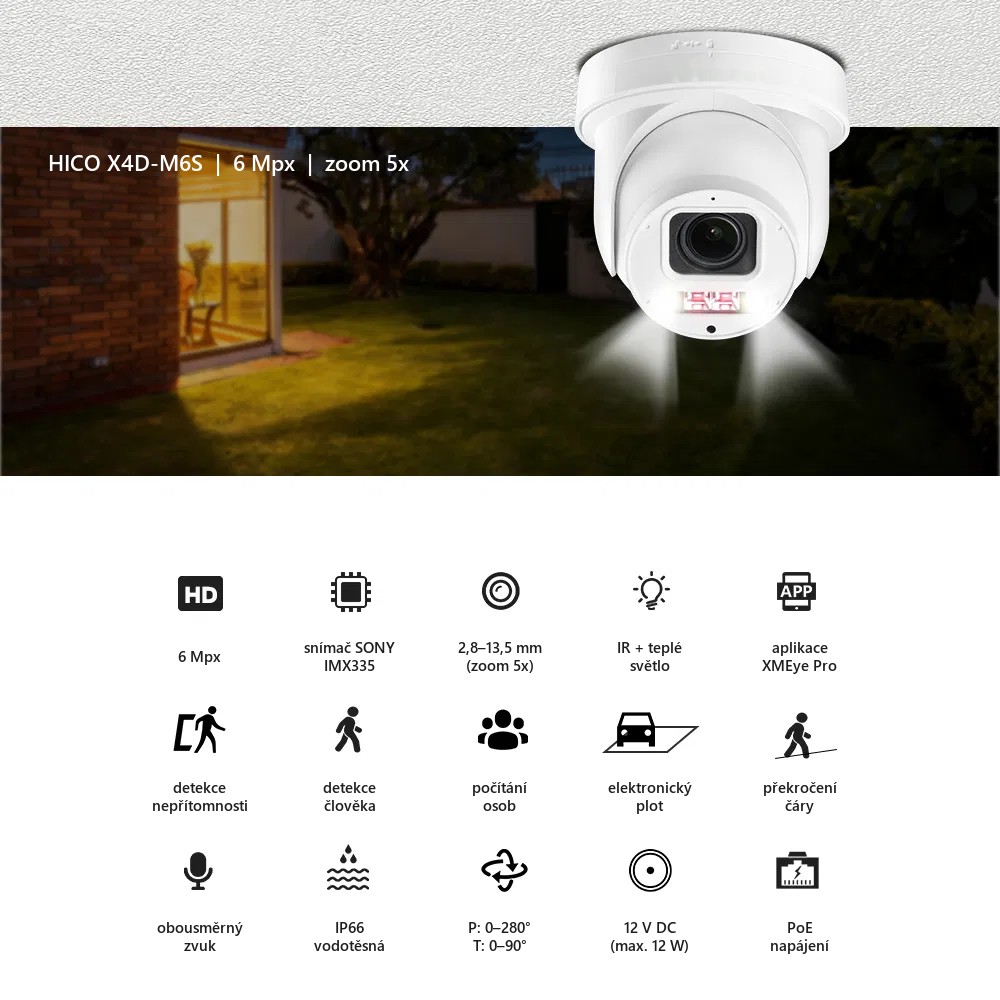

HICO X4D-M6S je venkovní mini PTZ kamera s rozlišením 6 Mpx a 5x optickým zoomem v plně kovové kopuli (průměr 118 mm) s krytím IP66. Pro montážní firmy a správce objektů je to IP kamera, která z jednoho místa dohlédne do více směrů: motor ji otáčí a naklání, objektiv 2,8–13,5 mm se přibližuje a zaostřuje podle povelu. K rekordéru se hlásí přes ONVIF, k mobilu přes aplikaci XMEye Pro. Napájení: PoE nebo 12 V DC (max. 12 W).

Šipky na fotografii ukazují rozsah otáčení 280° a náklonu 90°.

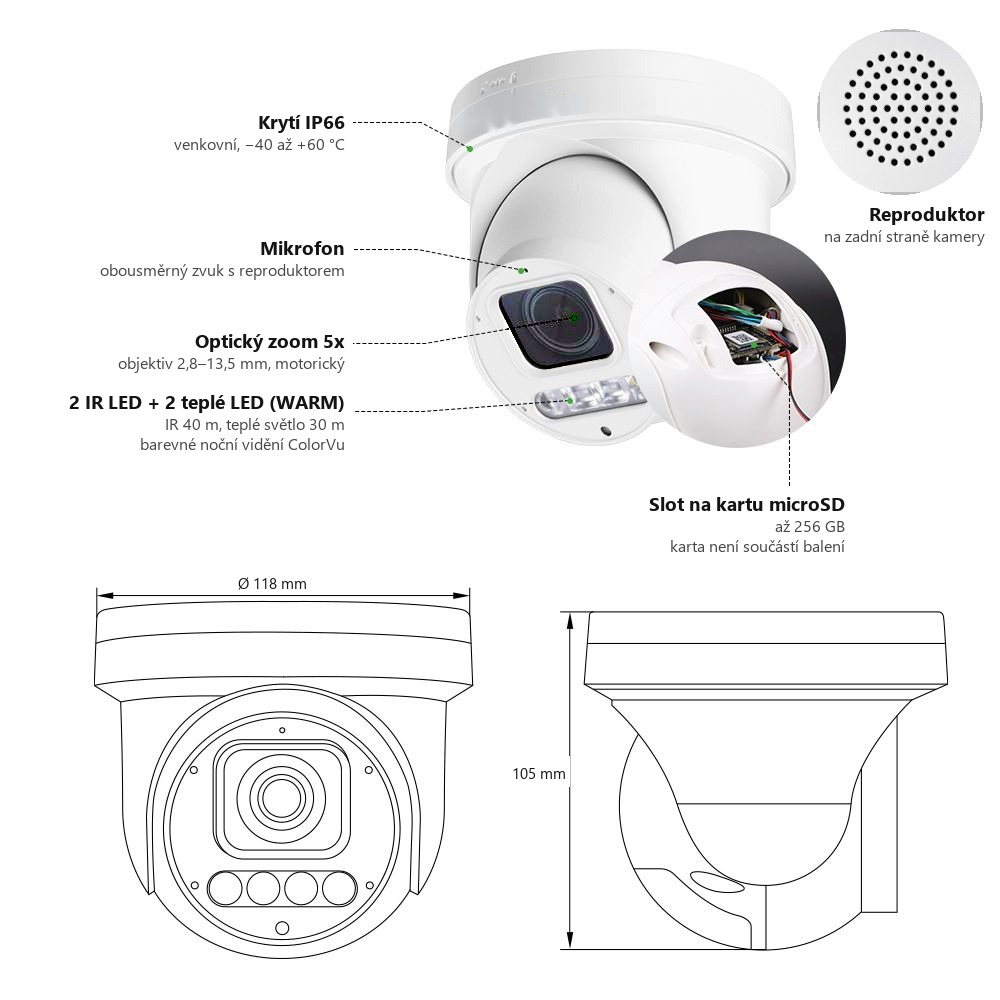

Na obrázku jsou vyznačené funkce kamery: vestavěný mikrofon a reproduktor pro obousměrný zvuk, 2 IR LED s dosahem až 40 m, 2 LED s teplým světlem (WARM) s dosahem až 30 m pro barevné noční vidění ColorVu a slot na kartu microSD až 256 GB (karta není součástí balení).

Výbava a chytré funkce kamery

Živé vysílání na YouTube přes RTMP. Kamera posílá obraz protokolem RTMP přímo na YouTube, Facebook Live nebo Twitch, případně na streamovací služby a servery Wowza, Dacast či Ant Media. Pro vás to znamená: přímý přenos ze stavby, farmy nebo vyhlídky spustíte bez počítače a bez dalšího serveru – stačí zadat adresu a klíč streamu v nastavení RTMP.

AI detekce člověka a vozidel. Vestavěná analýza rozliší postavu člověka a vozidlo od ostatního pohybu v záběru. Pro vás to znamená méně planých upozornění od stromů nebo stínů.

Chytré funkce pro firmy a provozy. Detekce nepřítomnosti (off-duty) hlídá, zda je obsazené pracoviště nebo vrátnice, počítání osob ukáže provoz u vchodu, elektronický plot a překročení čáry hlídají hranici pozemku nebo vjezd. Pro vás to znamená, že kamera neupozorňuje na všechno, ale jen na to, co si nastavíte.

Okamžitá upozornění. Při události pošle kamera upozornění push do aplikace XMEye Pro, e-mail, snímek na FTP nebo hlášení na alarmový server a může spustit záznam na kartu. O dění se tak dozvíte hned v mobilu, ne až při procházení záznamu.

Obousměrný zvuk. Mikrofon a reproduktor jsou přímo v kameře a potlačení ozvěny drží řeč srozumitelnou. Slyšíte, co se před kamerou děje, a přes aplikaci můžete promluvit – kurýrovi řeknete, kam má balík položit, nevítaného hosta oslovíte na dálku.

Otáčení 280° a náklon 90°. Motor kameru natočí rychlostí až 15°/s, při jemném ovládání od 0,01°/s, a po výpadku proudu se vrátí do uložené polohy. Jednou kamerou tak pohlídáte více směrů – vjezd, dvůr i vchod – a nemusíte kupovat několik pevných kamer.

Optický zoom 5x. Objektiv 2,8–13,5 mm se motoricky přiblíží na vzdálený detail a obraz zůstává ostrý v celém rozsahu. Na přehledovém záběru vidíte celý pozemek, po přiblížení rozeznáte detail osoby nebo vozidla dál od kamery.

Barevný obraz i za šera. Snímač SONY IMX335 zachytí barevný obraz už od 0,005 lx; v černobílém režimu se zapnutým přisvícením pracuje i v úplné tmě. Noční záběr kamery je jasnější než z běžného mobilu.

IR a teplé světlo. Dvě IR LED svítí do vzdálenosti až 40 m světlem, které lidské oko téměř nevidí, a dávají ostrý černobílý obraz; dvě LED s teplým světlem (WARM) do 30 m umožní barevné noční vidění ColorVu. V noci tak rozlišíte barvu oblečení nebo auta, a když chcete svítit nenápadně, zůstanete u IR.

Záznam tam, kde se vám to hodí. Do kamery vložíte kartu microSD až 256 GB (karta není součástí balení) a záznam přehrajete přímo z ní; dál můžete nahrávat do rekordéru s pevným diskem, na síťové úložiště NFS / NAS nebo do cloudu přes aplikaci XMEye Pro, snímky jdou na FTP. Komprese H.265+ ušetří místo, takže se na disk vejde delší historie.

ONVIF, RTSP a další protokoly. Kamera podporuje ONVIF (Profile S), RTSP, HTTP, DHCP, NTP a P2P. Připojíte ji k rekordéru ZONEWAY i k rekordérům a videosoftwaru jiných výrobců s ONVIF, nejste tedy vázáni na jednu značku.

Napájení PoE. Kamera se napájí po síťovém kabelu z PoE switche nebo rekordéru s PoE, případně adaptérem 12 V DC; odběr je nejvýše 12 W. Jedním kabelem přivedete napájení i data, bez zásuvky u kamery.

Krytí IP66 a kovové pouzdro. Plně kovová kopule odolá dešti, mlze i prachu, má ochranu proti přepětí a pracuje od −40 do +60 °C. Kameru můžete namontovat na fasádu, pod okap i na nekrytý sloup.

Promyšlená konstrukce. Držák na zeď je nastavitelný ve 3 osách, kabel je stíněný a kroucený proti rušení, mikrofon a reproduktor jsou umístěné tak, aby byly dobře slyšet. Montáž zvládnete rychle a kameru srovnáte i na šikmé ploše; kopule má průměr 118 mm a výšku 105 mm.

Co najdete v balení. Kamera, uživatelský návod, držák na zeď, výstražná samolepka, sáček se šrouby a vodotěsná krytka konektoru – vše v krabici 14,7 x 15 x 17 cm s ochrannou podložkou, celkem 0,68 kg. K montáži stačí doplnit síťový kabel, případně kartu microSD.

Kam mini PTZ kameru namontovat

Mini PTZ je kompromis mezi pevnou kamerou a velkou rychlou PTZ. Hodí se tam, kde jeden objektiv musí postupně střežit víc míst: vjezd a dvůr firmy, zadní vrata skladu, parkovací stání před domem nebo stavbu, na které se pracuje a po večerech je potřeba mít přehled. Zoom 5x přiblíží detail, aniž by se obraz ořezával: detail osoby u vrat nebo vozidla na vjezdu, které na přehledovém záběru jen tušíte.

Počítejte s tím, že kamera zobrazuje vždy jediný výřez. Tam, kde nesmí nic uniknout, ji kombinujte s pevnými kamerami a PTZ nechte na detaily a ruční prohlídku.

Jak se kamera pohybuje

Po povelu se kamera otáčí vodorovně doleva a doprava, naklání nahoru a dolů a objektiv se motorem přibližuje a zaostřuje. Povely zadáte v panelu PTZ ve webovém rozhraní kamery: směrová tlačítka, krok pohybu, zoom, ostření a clona; kromě toho panel nabízí předvolbu polohy a prohlídku, tedy uloženou polohu, na kterou se kamera vrátí na povel. U montáže si proto předem vyberte místo, odkud kamera uvidí všechny potřebné směry, a před uzavřením krytu zkuste pohyb v praxi.

Úhly záběru přibližně. Výrobce úhly neuvádí, proto jsme je spočítali ze snímače SONY IMX335 (šířka záběru 5,18 mm, výška 3,89 mm). Při nejširším záběru 2,8 mm kamera pokrývá přibližně 86° vodorovně, 70° svisle a 98° úhlopříčně, při největším přiblížení 13,5 mm přibližně 22° vodorovně, 16° svisle a 27° úhlopříčně. Skutečná optika se může o několik stupňů lišit. Ve vzdálenosti 10 m obsáhne kamera na nejširším záběru scénu širokou asi 18 m, na největším přiblížení asi 4 m.

Ukázka záběru kamery řady PS9 podle výrobce: video bez zvuku ukazuje, jak vypadá obraz při pevném záběru a při oddálení zoomu.

Obraz, noc a záznam

Hlavní proud nabízí 6 Mpx při 20 snímcích za sekundu v kodeku H.265 (k dispozici je i H.265+ a H.264), který šetří úložiště; vedlejší proud slouží pro rychlý náhled a mobil. Režim den / noc se nastavuje v menu kamery a filtr IR-CUT se mění synchronně. Za šera pomáhají 2 IR LED a 2 bílé LED; dosah IR je až 40 m a závisí na prostředí, bílé LED umožní barevné noční vidění. Minimální osvětlení je 0,005 lx v barevném režimu. K obrazu patří WDR / HDR, BLC, HLC, odmlžování a 2D/3D redukce šumu.

Zvuk a detekce. Vestavěný mikrofon a reproduktor umožní poslech i hlasovou výzvu. V menu kamery najdete AI detekci člověka a vozidel s pravidly a oznámením e-mailem, do aplikace, na FTP nebo zvukem. Záznam lze uložit na kartu SD až 256 GB nebo do rekordéru s ONVIF.

Napájení, síť a první nastavení

Napájení. Kamera se napájí z PoE nebo z 12 V DC (max. 12 W). Při návrhu kabeláže počítejte s možností PoE switche nebo injektoru; zdroj nebo switch dimenzujte s rezervou.

Síť. Kamera pracuje po síťovém kabelu. Web kamery běží na portu HTTP 80, mediální port je 34567, ONVIF používá port 8899 a jeho nastavení najdete v menu síťových služeb. Proud RTSP, DDNS, e-mail, FTP, NTP a UPnP najdete v nastavení síťových služeb.

Čtyři věci před předáním zákazníkovi.

• Jazyk. Menu zařízení je z výroby v čínštině (na výběr je ještě angličtina a španělština); jazyk webového rozhraní zvolíte na přihlašovací stránce, kde je k dispozici čeština.
• Čas. Výchozí časové pásmo je UTC+8: zadejte středoevropský čas, aby měly záznamy správné razítko.
• Heslo. Vlastní heslo zvolte hned při prvním přihlášení.
• Aplikace. Kameru přidáte do aplikace XMEye Pro přes QR kód z menu (informace o zařízení); P2P pracuje i bez veřejné IP adresy.

Rozsah pohybu, rozměry a montáž

Rozsah pohybu. Kamera se otáčí v rozsahu 0–280° a naklání v rozsahu 0–90° rychlostí 15°/s. Při montáži na stěnu proto pokryje celý prostor před stěnou; při montáži na strop nebo sloup zbývá slepý výsek přibližně 80° z plného kruhu, který je potřeba zakrýt pevnou kamerou nebo vhodným natočením výchozí polohy. Rychlost ovládání v panelu PTZ lze snížit až k 0,01°/s, což se hodí k jemnému doladění záběru.

Rozměry a konzola. Kopule má průměr 118 mm a výšku 105 mm, je z plného kovu a v balení je konzola na zeď, nastavitelná ve 3 osách. Díky kompaktním rozměrům ji lze umístit i tam, kde by se větší PTZ kamera nevešla nebo budila pozornost. Provozní teplota je od −40 do +60 °C při vlhkosti 0–95 % bez kondenzace.

Předvolba a obnovení polohy. Kamera umí po zapnutí provést zvolenou akci (předvolbu, prohlídku, skenování nebo vzor) a po výpadku napájení se vrátí do původní polohy. Pro zákazníka je to praktické: po výpadku proudu nemusí kameru znovu nastavovat.

Kabeláž, úložiště a uvedení do provozu

Kabeláž. Venkovní kameru zapojte kvalitním síťovým kabelem s vhodným odolným pláštěm do venkovního prostředí; ethernetová trasa smí mít podle běžných pravidel nejvýše 100 m od switche po kameru. Konektor chraňte před vodou a protáhněte ho smyčkou dolů, aby po kabelu nestékala voda do pouzdra. Pokud počítáte s PoE, zkontrolujte, zda switch zvládne zatížení všech kamer najednou (kamera odebírá nejvýše 12 W), a počítejte s rezervou.

Úložiště orientačně. Tabulka ukazuje, kolik místa vychází na jeden den nepřetržitého záznamu při vybraném toku (výpočet: 1 Mbit/s je asi 10,8 GB za den). Skutečný tok se mění podle scény a nastavení, proto počítejte s rezervou 20 až 30 %.

Uvedení do provozu v osmi krocích.

1. Zkontrolujte napájení a síťové spojení ještě před montáží, na stole.
2. Změňte heslo, nastavte jazyk webového rozhraní na přihlašovací stránce, datum a čas (menu zařízení je z výroby v čínštině a UTC+8).
3. Namontujte kameru a ručně prověřte, odkud vidí všechny potřebné směry.
4. V panelu PTZ vyzkoušejte všechny směry, krok pohybu a zoom.
5. Uložte předvolbu polohy, ke které se budete vracet.
6. Přidejte kameru do rekordéru přes ONVIF nebo do aplikace XMEye Pro.
7. Nastavte kódování a plán nahrávání a zkontrolujte záznam.
8. Předejte zákazníkovi přístup do aplikace a ukažte mu ovládání zoomu.

Pro koho kamera je

Správci objektů a SVJ ji využijí u vjezdu, na dvoře nebo u garáží, kde jedna otočná kamera nahradí dvě až tři pevné. Firmy a sklady oceňují možnost přiblížit detail u brány bez další kamery. Domácnosti s větším pozemkem pokryjí příjezdovou cestu a zahradu jedním přístrojem. Pro střežení bez jediné mezery vždy doplňte pevné kamery.

Související zboží

Podobné kamery: HICO PTZ4XC50 (mini PTZ, 5 Mpx, zoom 4x), ZONEWAY PTZ4XC50+ (mini PTZ), HICO X5I-M8S (válcová PTZ, 8 Mpx, zoom 5x) nebo velká HICO 33D-M8S s 33x zoomem. Širší výběr najdete mezi venkovními IP kamerami, v kategorii PoE IP kamery nebo mezi natáčivými PTZ kamerami. Záznam obstará síťový rekordér, například ZONEWAY NVR3016; k napájení se hodí PoE switch ZONEWAY nebo zdroj 12 V / 4 A, do kamery pak karta microSD 128 GB. Další doplňky: příslušenství pro IP kamery.

Časté dotazy

Co znamená zoom 5x?
Objektiv se mění z 2,8 na 13,5 mm, tedy v poměru přibližně 5:1. Přiblížení probíhá optikou, takže obraz neztrácí ostrost jako při digitálním zoomu.

Je kamera vhodná na venkovní montáž?
Kovové pouzdro má krytí IP66, proto je určena i pro venkovní použití.

Přijme ji rekordér jiné značky?
Kamera podporuje ONVIF, proto ji lze připojit k rekordérům ZONEWAY, Hikvision, Dahua a dalším s podporou ONVIF; podrobnosti závisí na rekordéru.

Dá se kamera ovládat z mobilu?
Ano, pro Android i iPhone je určena aplikace XMEye Pro; kamera se do ní přidá přes QR kód.

Kolik úložiště potřebuji?
Záleží na nastaveném toku: orientačně vychází 1 Mbit/s na asi 450 MB za hodinu (výpočet).

Obsah zpracoval Ing. Václav Turek, technik.

⁣​⁠​⁠​​⁠⁠​​​​​​​⁠⁣
