Venkovní otočná PTZ IP kamera 8 Mpx (4K), 33× zoom, stěrač, IR a bílé světlo | HICO 33D-M8S

HICO 33D-M8S je venkovní otočná PTZ IP kamera se 4K obrazem (8 Mpx, SONY IMX415) a 33× optickým zoomem pro objekty, kde jeden pevný záběr nestačí. Kamera se otáčí, naklání a přibližuje (celkem až 225× s digitálním zoomem), snímá 3840 × 2160 px při 30 snímcích za sekundu a má motorizovaný objektiv 4,7–155 mm. Montážním firmám a správcům objektů nabízí vestavěný stěrač, noční vidění s IR přísvitem (dosah až 100 m podle výrobce) i bílým světlem, 256 předvoleb a rychlé příkazy pro hlídku a sken; po síti se hlásí jako ONVIF zařízení. Napájí se zdrojem 12 V DC (příkon 25 W), PoE kamera nemá. Na vjezd, nádvoří, sklad nebo parkoviště je to venkovní otočná kamera se zoomem, která z jednoho místa obslouží několik směrů.

4K, 8 Mpx Čip SONY IMX415, 3840 × 2160 px při 30 sn./s – detail i na větší vzdálenost.	33× optický zoom Objektiv 4,7–155 mm s autofokusem, celkem až 225× s digitálním zoomem.

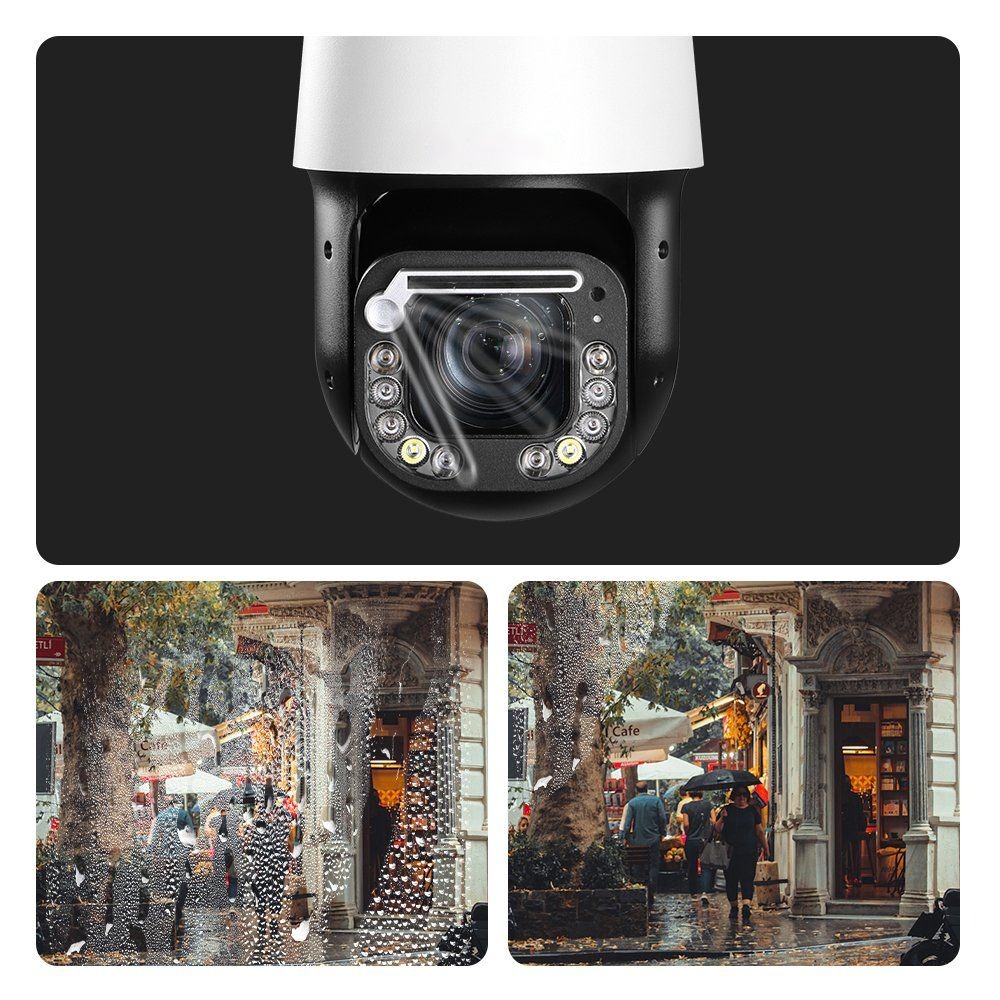

Stěrač kopule Čistí okno objektivu v dešti; zapíná se v nabídce kamery nebo příkazem Call 71.	Infračervené přisvícení 8 IR diod a 2 bílé diody, IR dosah až 100 m (podle výrobce), režim inteligentního duálního světla.
Obousměrné audio Vestavěný mikrofon a reproduktor – hovor z aplikace i vlastní zvukové hlášky.	Chytré detekce Vniknutí do zóny, překročení čáry, opuštění místa, počítání osob a filtr člověk / vozidlo (podle výrobce).
256 předvoleb a hlídka Hlídka až po 32 pozicích, sken mezi dvěma hranicemi a návrat do polohy po výpadku napájení (podle výrobce).	ONVIF, RTSP, RS485 Připojení k rekordéru NVR, ovladači PTZ a systémům s alarmovým vstupem i výstupem.

Proč venkovní otočná kamera a kam ji umístit

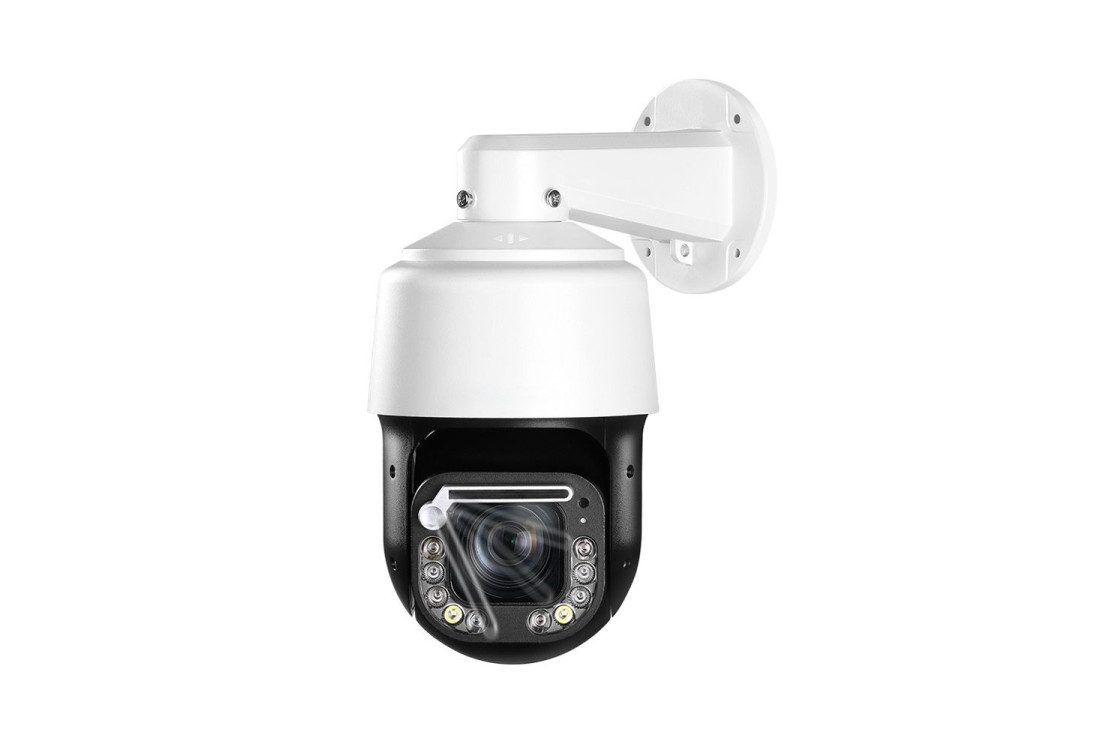

V kamerovém systému pro venkovní ochranu areálu hlídá pevná kamera jeden výsek, kdežto PTZ kamera přejde z brány na zadní vrata a přiblíží detail na vzdálenost, kterou by jinak musely pokrýt dvě až tři pevné kamery. V jednom okamžiku ovšem vidí jen jednu stranu, takže na místech, kde se nesmí nic minout, patří vedle pevných kamer. Samostatně dává smysl tam, kde chce investor ruční dohled nebo pravidelnou hlídku po uložených pozicích. Otáčení v rozsahu 360° a náklon od −15° do 90° udává výrobce; na fotografiích výrobce je kamera s nástěnnou konzolou. Při návrhu napájení počítejte se zdrojem 12 V DC s rezervou nad 25 W příkonu a s průřezem kabelu odpovídajícím vzdálenosti od zdroje ke kameře.

Proč PTZ kamera při návrhu zakázky

Jedna venkovní otočná kamera se zoomem často nahradí několik pevných kamer na rozlehlé ploše: méně míst k montáži, méně kabelů a jeden bod, kde se řeší napájení 12 V. Detail na dálku získáte přiblížením místo dalšího stožáru a kamera se po uložení pozic sama vrací na hlídané body. Stěrač v pouzdru navíc snižuje počet zásahů na objektu, kam jinak musí technik s žebříkem.

Obraz, zoom a noční vidění

Pohyb a zoom: jak kamera pokryje objekt

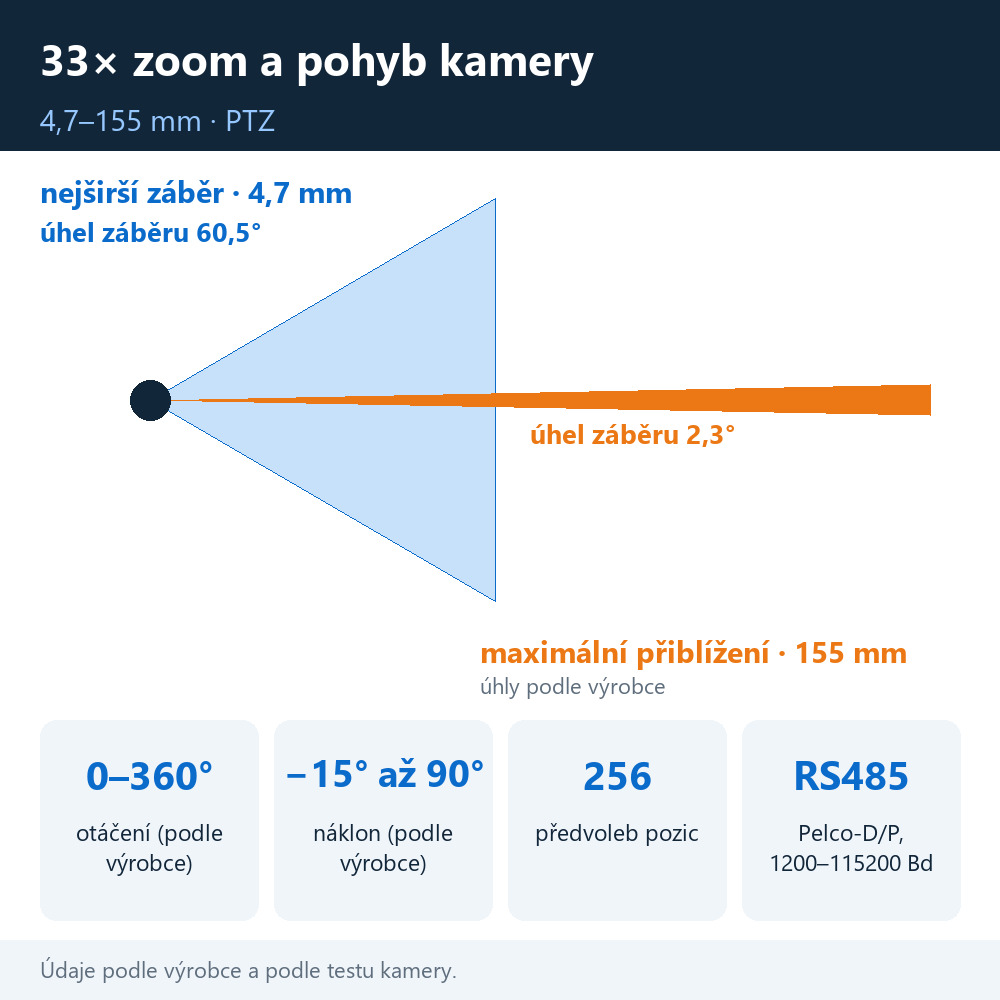

Kamera se otáčí v rozsahu 0–360° a naklání od −15° do 90° (údaj výrobce), takže z jednoho místa obslouží celé okolí od horizontu po svislý pohled dolů. Optika 4,7–155 mm mění úhel záběru z 60,5° na 2,3° (podle výrobce): na nejširší poloze je vidět celý dvůr, při maximálním přiblížení detail brány nebo vozidla na vzdálenost, kde by pevná kamera ukázala jen drobný bod.

Obraz, noc a záznam

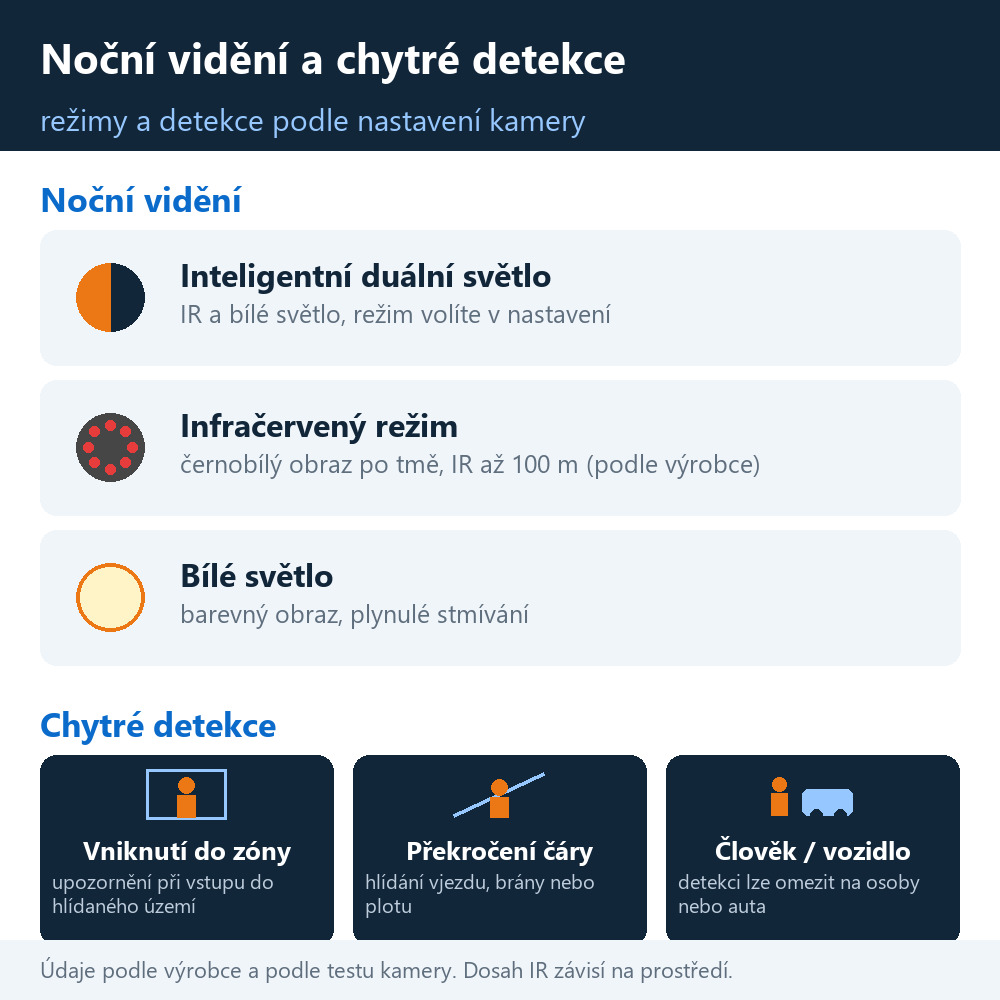

Hlavní proud má 8 Mpx, přepnout lze i na 6, 5, 4 nebo 3 Mpx a 1080p a druhý proud slouží k náhledu. Kompresi volíte mezi H.265, H.265+ a H.264, tok buď konstantní (CBR), nebo proměnný (VBR), v šesti stupních kvality. V noci kamera nabízí inteligentní duální světlo, samotné IR a bílé světlo s plynulým stmíváním; přísvit tvoří osmice IR LED a dvojice teplých bílých LED, IR dosah udává výrobce do 100 m a závisí na prostředí. WDR a odmlžení pomáhají při silném protisvětle a závěrka pracuje od třetiny sekundy po 1/100 000 s. Vniknutí do zóny, překročení čáry, opuštění místa i počítání osob lze omezit na člověka nebo vozidlo. Podle výrobce umí kamera také hlídku s až 32 presety a sken A–B a po výpadku napájení se vrátí do uložené polohy, což oceníte u objektů s nestálou sítí. Provozní teplotu udává výrobce od −40 do +60 °C.

Instalace, nastavení a zapojení

Před montáží: čtyři nastavení, která zaberou pět minut

Před výjezdem na místo vyřiďte v kameře čtyři věci, které zaberou pět minut:

• Přihlášení. Výchozí uživatel je admin s prázdným heslem; kamera při přihlášení sama vyzve ke změně hesla, což udělejte hned.
• Časové pásmo. Z výroby bylo GMT+8 (Peking); nastavte středoevropský čas, jinak mají záznamy a snímky chybný čas.
• Blikání obrazu. Potlačení blikání (anti-flicker) bylo na 60 Hz; v české síti nastavte 50 Hz, aby umělé osvětlení v záběru neblikalo.
• Webový přehrávač. Výchozí EasyVideo chce doplněk prohlížeče; v Chromu obraz zobrazí přehrávač WebPlayer. Webové rozhraní kamery je v angličtině, polštině, ruštině, ukrajinštině a dalších jazycích, česky ani slovensky ne.

Zoom má optickou část (33×) a digitální, které spolu dávají až 225×. Teleobjektiv 155 mm zblízka neostří (minimální zaostřovací vzdálenost), proto kameru při oživování nasměrujte na vzdálený cíl a ostrost vyhodnoťte až tam.

Zapojení do systému: ONVIF, RTSP, RS485 a alarm

ONVIF je zapnutý s ověřením, dostupný je i proud přes RTSP a přístup z mobilu zajišťuje cloud P2P s aplikací HiEasy bez veřejné IP adresy. Pohyb lze ovládat po RS485 protokoly Pelco-D a Pelco-P (1200–115 200 Bd), takže kamera zapadne i do systému s ovládací klávesnicí. ONVIF je podle výrobce ve variantě Profile S. Alarmový vstup a výstup je po jednom (režim NO / NC): zapojíte externí čidlo a sirénu nebo světlo. Na poplach kamera pošle push zprávu, přehraje zvukovou hlášku z reproduktoru, uloží záznam nebo snímek na SD kartu, případně data odešle na FTP.

Zvuk jde oběma směry, protože kamera má vestavěný mikrofon i reproduktor; volitelně lze použít vstup Mic-in / Line-in s kompresí G.711. U vjezdu tak funguje obousměrný hovor přes aplikaci. Testováno – kompatibilní s rekordéry ZONEWAY, Hikvision, Dahua a Milesight přes ONVIF; u konkrétního modelu rekordéru rádi poradíme s ovládáním PTZ.

Ukázka obrazu kamery při plynulém přiblížení z 1× až na 33× optický zoom.

Rychlé příkazy přes předvolby: stěrač, hlídka a sken z rekordéru nebo pultu

Výrobce do kamery zabudoval zkratky, které se zadávají jako čísla předvoleb. Pravidlo je prosté: Call (třeba Call 71) předvolbu vyvolá, Set (třeba Set 81) ji uloží. Čísla 71, 81 až 83, 88, 96, 97, 100, 101, 123 a 141 kamera nebere jako polohu, ale jako příkaz. Zadávají se z webu kamery, rekordéru NVR nebo ovladače PTZ (podle podpory předvoleb), takže montér nastaví hlídku jednou a obsluha pak nemusí otáčet kameru ručně. Přehled je podle tištěného návodu výrobce v balení.

Stěrač na dálku. Call 71 spustí stěrač, ať stojíte u pultu v dozorně, nebo u rekordéru. Standardně se po třech setřeních sám zastaví, takže ho nikdo nemusí vypínat. To oceníte u kamer na stožáru nebo štítu haly, kam se jinak nedostanete.

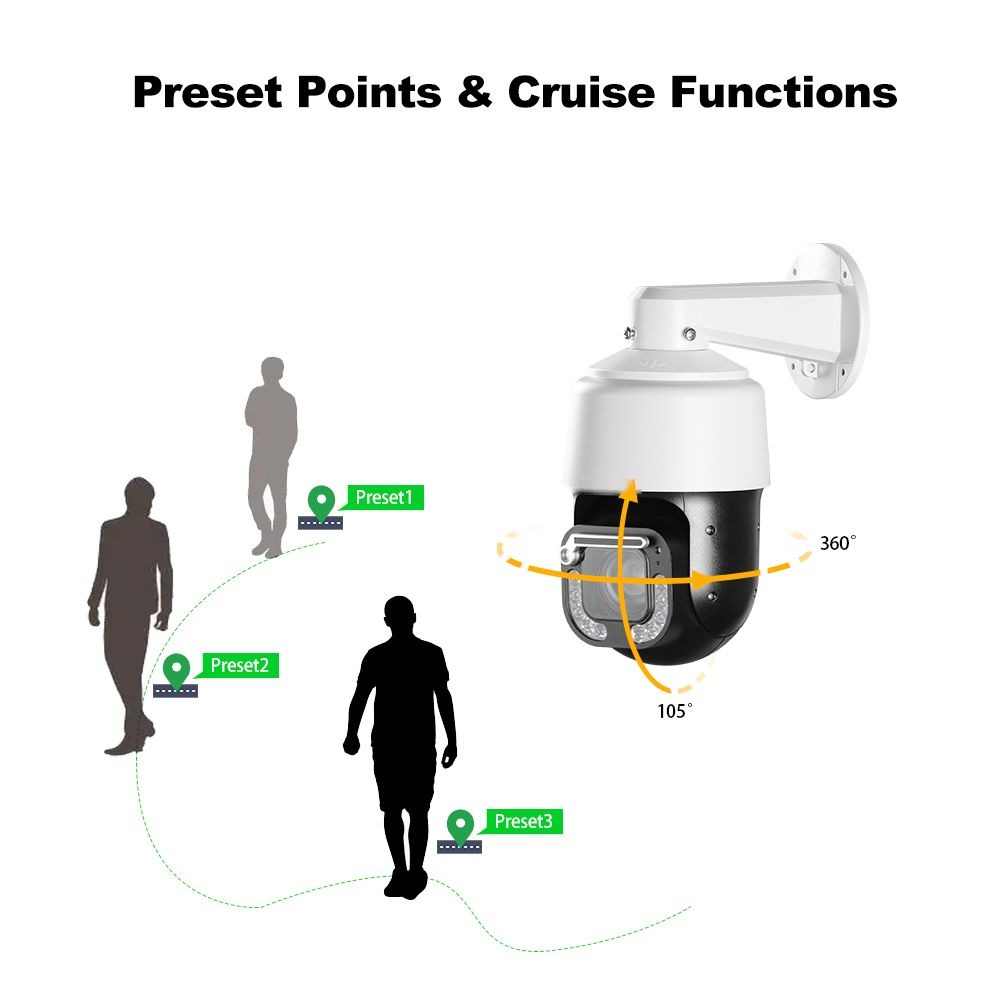

Hlídka po 32 pozicích. Call 101 rozjede trasu 1, která prochází předvolby 1 až 32. Postup při zakázce: uložíte například 4 pozice (vjezd, brána, sklad, parkoviště) a hlídku spustíte jediným Call 101. Zdržení na každé pozici určíte dvojicí Set 123 a Set N; N je 3 až 200 sekund, z výroby 5 s.

Sken mezi dvěma hranicemi. Set 81 zapamatuje levý okraj, Set 82 pravý a Call 83 kameru mezi nimi rozhýbe. Rychlost nastavíte přes Set 141 a Set N v rozsahu 1 až 10 (výchozí 5). Hodí se pro dlouhý plot, kde stačí jedno pásmo a nepotřebujete řadu předvoleb.

Sledování s návratem. Set 88 určí místo, kam se kamera vrací po sledování. Call 97 sledování osob zapne a Set 96 vypne (výchozí stav). Podle návodu výrobce k tomu kamera potřebuje podporu detekce postavy a výstup souřadnic; v nabídce kamery je volba Intelligent tracking.

Pozor na Call 100: smaže všechny uložené předvolby, tedy i hlídku, a před jeho použitím proto pozice zapište.

Specifikace, příslušenství a časté dotazy

Technická specifikace HICO 33D-M8S

Úplná tabulka parametrů – rozlišení, kodeky, PTZ, audio, alarm, ONVIF, napájení 12 V DC a krytí IP66 – je v záložce Technické informace.

Příslušenství a související zboží

Další venkovní IP kamery a celý sortiment najdete v kategorii IP kamerové systémy. Podobná 8Mpx PTZ kamera s 20× zoomem je HICO IV10M80, vyšší zoom 36× nabízí ZONEWAY PT7K136XIGL500.

Doporučené příslušenství: napájecí zdroj 12 V / 5 A, karta microSD 128 GB pro záznam v kameře, rekordér ZONEWAY NVR3016 (další síťové video rekordéry) s diskem 2 TB, 3D ovladač SDK95 pro ruční ovládání PTZ a držáky na sloup nebo do rohu. Další napájecí zdroje a UPS a příslušenství pro IP kamery jsou v nabídce.

Dotazy montážníků a správců objektů

Proč Chrome nezobrazí obraz z webu kamery?

Výchozí přehrávač EasyVideo chce doplněk prohlížeče. V Chromu použijte přehrávač WebPlayer, který doplněk nepotřebuje.

Lze stěrač zapínat automaticky?

V nabídce kamery je položka Rainbrush se zapnutím a vypnutím. Stěrač lze spouštět i příkazem Call 71 (viz oddíl výše; podle návodu výrobce se po třech setřeních sám zastaví).

Kolik předvoleb a hlídek kamera uloží?

256 předvoleb pozic a automatické otáčení vlevo a vpravo; hlídku z uložených pozic udává výrobce v rozsahu až 32 presetů.

Čím kameru napájet a kam ukládat záznam?

Napájení je 12 V DC, příkon 25 W, takže jedním kabelem s PoE kameru nenapájíte. Záznam jde na kartu microSD ve slotu kamery, na ONVIF rekordér nebo na server FTP. Kapacitu karty rozhodněte podle datového toku: každý Mbit/s toku znamená zhruba 0,45 GB za hodinu (výpočet, orientačně).

Umí kamera rozpoznat člověka a vozidlo?

Detekce vniknutí, překročení čáry a opuštění místa lze nastavit pro člověka, vozidlo nebo obojí. Přesnost závisí na umístění, světle a velikosti cíle v záběru.

Obsah zpracoval Ing. Václav Turek, technik.
