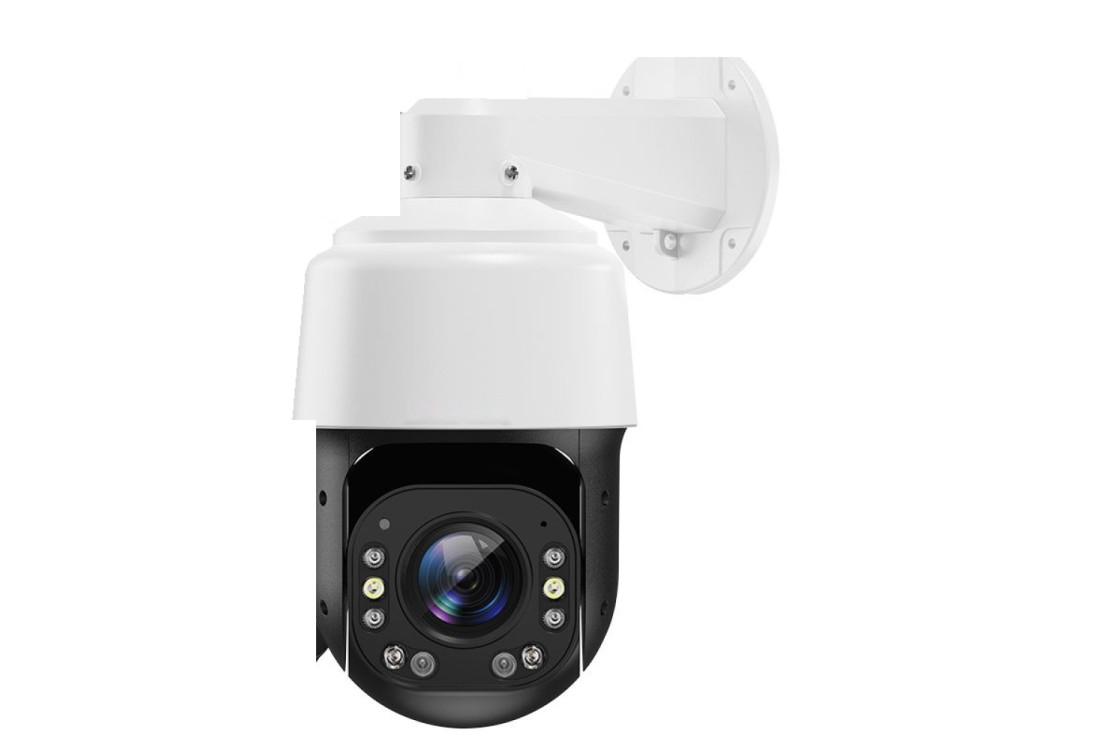

Venkovní otočná PTZ IP kamera 8 Mpx (4K), 20× zoom, IR a teplé světlo | HICO 20D-M8S

HICO 20D-M8S je venkovní otočná kamera PTZ 4K (8Mpx, SONY IMX415) s 20× optickým zoomem pro objekty, kde pevné kamery nepokryjí celý prostor a kde chce obsluha přiblížit detail ručně nebo z uložené hlídky. Objektiv 4,7–94 mm s autofokusem mění záběr z 53,4° na 3° (vodorovně, podle výrobce), hlava se otáčí o 360° a v noci svítí IR diody i teplé bílé světlo. Montážní firmy ocení ONVIF, RTSP a ovládání RS485 (Pelco-D / P): kamera se zapojí do běžného rekordéru jako PTZ IP kamera se zoomem 20× a do kamerového systému pro venkovní ochranu areálu. Zdroj 12 V DC musí zvládnout 25 W; PoE kamera nemá.

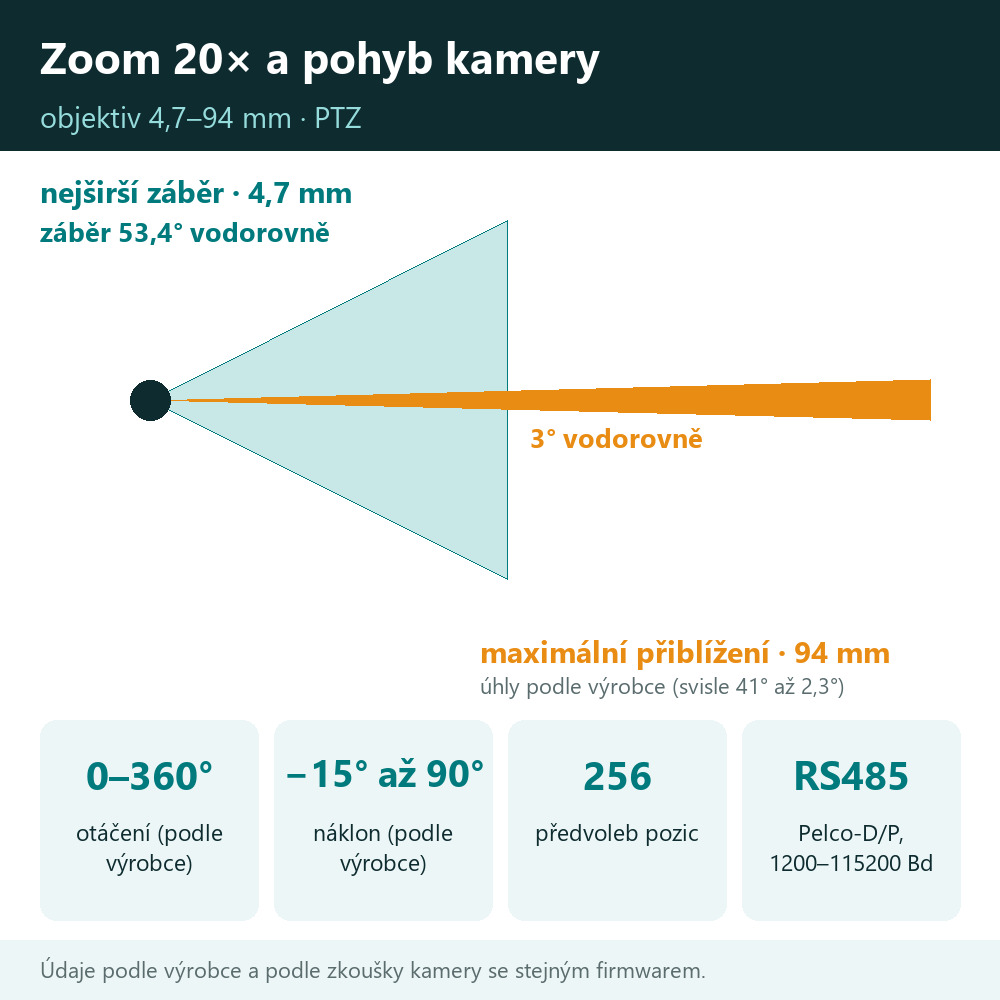

4K, 8Mpx SONY IMX415, 3840 × 2160 px při 30 sn./s; druhý proud pro mobil a rekordér.	Zoom 20× Motorový objektiv 4,7–94 mm s autofokusem, záběr 53,4° až 3° (podle výrobce).
IR a teplé světlo 8 IR diod a 2 teplé bílé diody, IR až 100 m (podle výrobce), tři světelné režimy.	Hovor v obou směrech Mikrofon a reproduktor v kameře, zvukové hlášky při poplachu.
Detekce zóny a čáry Vniknutí, překročení čáry, opuštění místa, počítání osob; filtr člověk / vozidlo.	Předvolby a hlídka 256 pozic, hlídka po 32 pozicích a sken A–B; návrat po výpadku napájení podle výrobce.
ONVIF, RTSP, RS485 Rekordér, ovladač PTZ i poplachový vstup a výstup na jedné kameře.	Napájení 12 V DC Příkon 25 W, tedy asi 2,1 A; bez PoE, počítejte s kabelem pro 12 V.

Kdy zvolit 20× a kdy raději 33×

Dvacetinásobný zoom stačí na vjezd, nádvoří, parkoviště nebo plot do několika desítek metrů. Z úhlu 3° při maximálním přiblížení vychází na vzdálenost 100 m záběr široký asi 5 m, na 50 m asi 2,6 m (výpočet z údaje výrobce, orientačně). Širší strana je ještě důležitější: při 53,4° pokryje kamera na 20 m šířku zhruba 20 m, tedy celé nádvoří z jednoho místa. Zvolte ji tam, kde rozhoduje přehled a rozumný detail; vyšší zoom 33× a stěrač nabízí HICO 33D-M8S a hodí se při hlídání hodně dlouhých vzdáleností nebo tam, kam se technik k čištění okna nedostane.

Zoom, pohyb a noční obraz

Pohyb po objektu: otáčení, náklon a předvolby

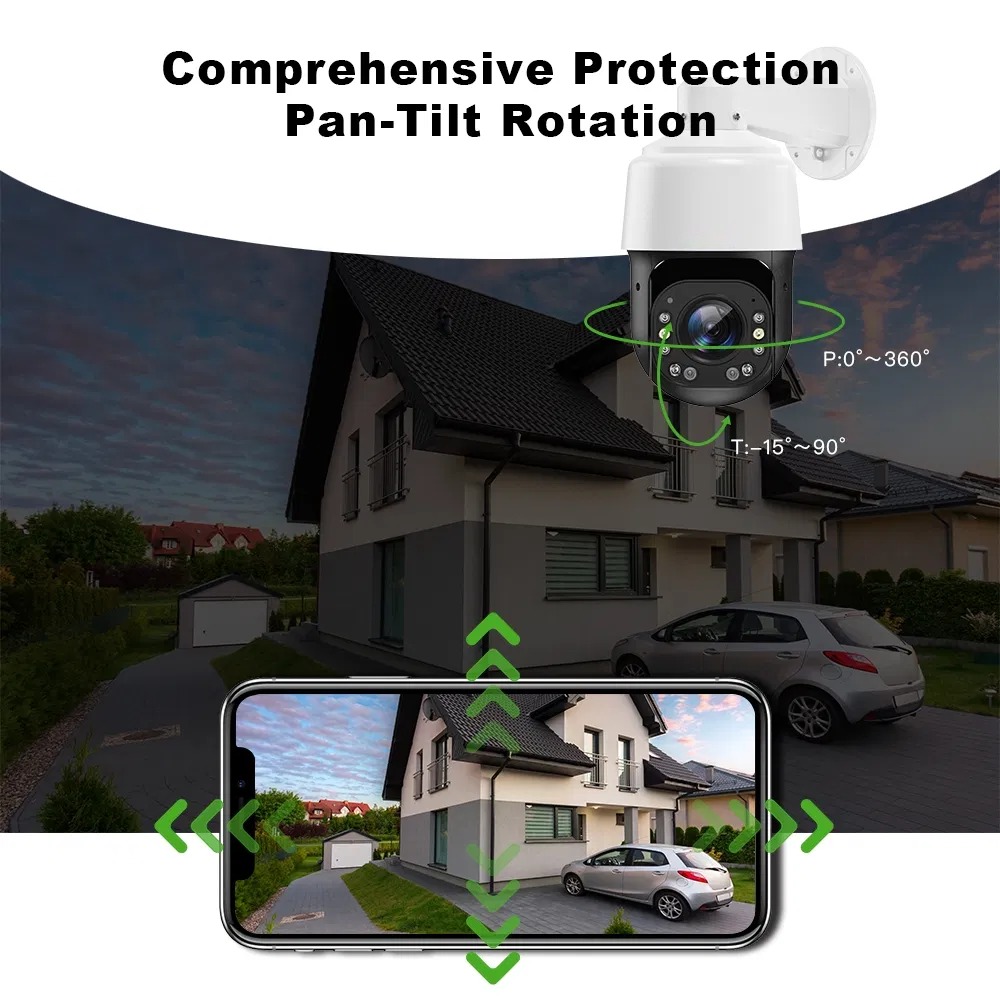

Otočná hlava pokryje celý kruh, 0–360°, a nakloní se od −15° až do 90° (svislý pohled dolů) rychlostí do 120 °/s (údaje výrobce), takže z jedné konzoly obsloužíte celé okolí. Jako otočná kamera se zoomem si pamatuje 256 předvoleb, umí hlídku po až 32 pozicích a sken A–B mezi dvěma hranicemi. Příklad: čtyři polohy na vjezd, bránu, sklad a parkoviště se jedním příkazem změní v hlídku; po výpadku napájení se kamera podle výrobce vrací do poslední polohy.

Za tmy: tři světelné režimy

Svítí osm IR diod a vedle nich dvě teplé bílé diody. Režim inteligentní duální světlo kombinuje obojí, samotné IR dává černobílý obraz s dosahem až 100 m podle výrobce a teplé světlo barevný obraz s plynulým stmíváním. Rozdíl mezi režimy je dobře vidět na srovnání ulice níže. Mezi denním a nočním obrazem přepíná filtr IR-CUT: ve dne leží před snímačem, v černobílém nočním režimu se odsune, aby prošlo infračervené světlo. Odmlžení (defog), WDR, BLC a HLC pomáhají proti mlze a protisvětlu. Citlivost čipu IMX415 udává výrobce pro barevný obraz od 0,005 lx.

Jak se za šera liší běžný a citlivý snímač, ukazují tři ilustrace níže. Pocházejí z podkladů k technologii Starlight a nejsou to záběry z této kamery; slouží jako názorné srovnání, kolik detailu citlivější čip udrží ve tmě.

Zapojení a nastavení

Napájení 12 V: kabel a zdroj

Při příkonu 25 W a napětí 12 V teče kamerou asi 2,1 A. Na dvou vodičích o průřezu 1,5 mm² dlouhých 20 m ztratíte asi 1 V, tedy zhruba 8 % napětí (vlastní výpočet pro měď, orientačně), proto u delších tras zvolte silnější vodiče nebo zdroj blíž ke kameře. Kamera nemá PoE, takže switch PoE ani injektor nepoužijete; zdroj 12 V s výkonovou rezervou, například 12 V / 5 A, najdete mezi příslušenstvím níže.

Před montáží: co nastavit na stole

• Heslo. Výchozí uživatel je admin bez hesla; po přihlášení kamera nabídne nastavení nového, které zadejte rovnou.
• Čas. Výchozí je pekingské GMT+8; bez přenastavení na středoevropský čas mají snímky a záznamy posunuté razítko.
• Frekvence. Proti blikání umělého osvětlení v záběru přepněte z 60 Hz na 50 Hz.
• Prohlížeč. Nabídka kamery existuje anglicky, polsky, rusky, ukrajinsky a v dalších jazycích, česká ani slovenská verze chybí; v Chromu zapněte přehrávač WebPlayer, protože výchozí EasyVideo žádá doplněk.

Do systému: ONVIF, RTSP, RS485 a alarm

Rekordér kameru najde přes ONVIF (zapnutý s ověřením, podle výrobce Profile S), obraz lze odebírat i jako RTSP a přístup z mobilu obstará cloud P2P s aplikací HiEasy; veřejná IP adresa ani otevřené porty nejsou potřeba. Pro pult s joystickem slouží RS485: protokoly Pelco-D i Pelco-P v rychlostech od 1200 do 115 200 Bd. Poplach lze svázat s jedním vstupem a jedním výstupem (NO / NC), třeba s čidlem a sirénou; kamera pak pošle zprávu do telefonu, pustí hlášku ze svého reproduktoru a uloží snímek či záznam na SD kartu nebo na FTP. S rekordéry ZONEWAY, Hikvision, Dahua a Milesight je vyzkoušená přes ONVIF; jak rekordér jiné značky zvládne předvolby a PTZ, určuje jeho firmware.

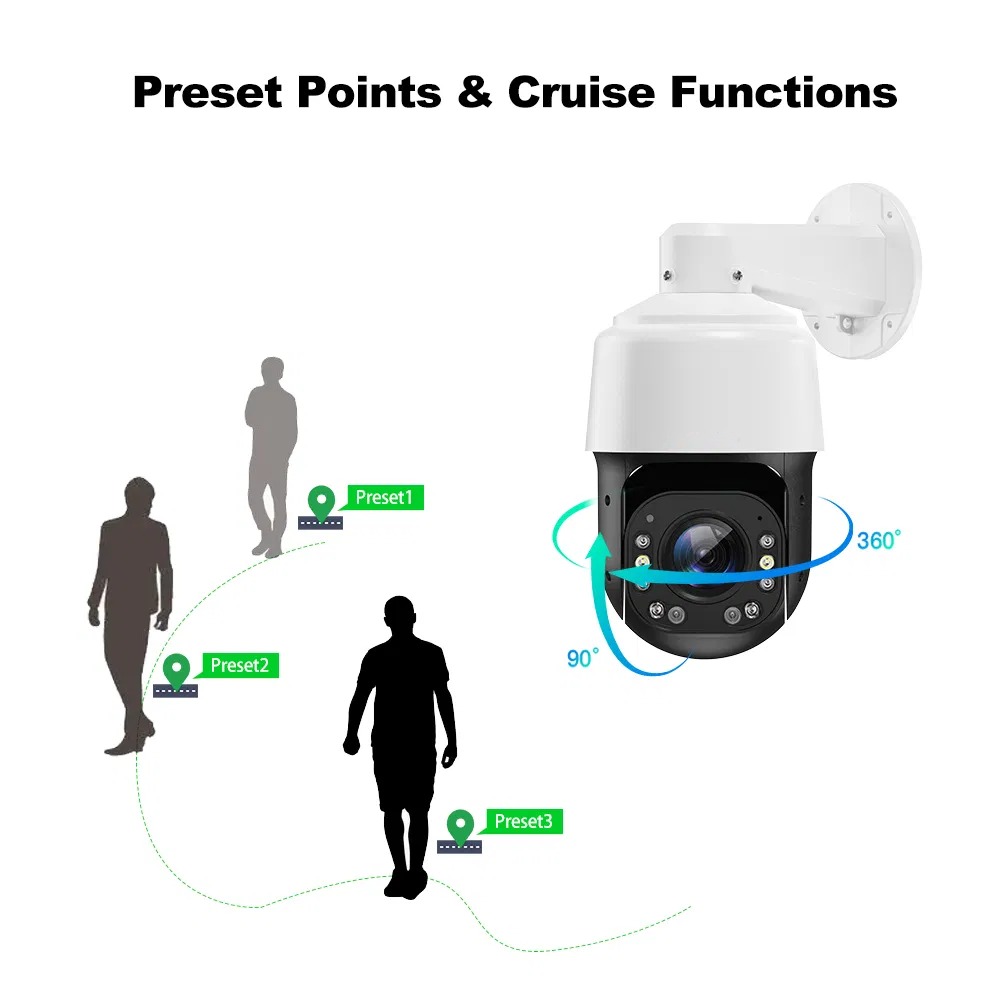

Předvolby jako zkratky: hlídka, sken a sledování

Některá čísla předvoleb fungují v kameře jako zkratky. Call s číslem zavolá uloženou polohu, Set ji zapíše do paměti; vyhrazená čísla 81 až 83, 88, 96, 97, 100, 101, 123 a 141 vyhodnotí kamera jako příkaz, ne jako polohu. Příkazy odešlete z webu kamery, z rekordéru NVR nebo z ovladače PTZ (podle podpory předvoleb); jednou nastavená hlídka pak jede bez zásahu obsluhy. Zdrojem přehledu je tištěný návod výrobce.

• Hlídka: uložte pozice 1 až 32 a spusťte je příkazem Call 101; pauzu na pozici zadáte přes Set 123 a následně Set N (3–200 s, výchozí 5 s).
• Sken: okraje pásu uložíte příkazy Set 81 a Set 82, rozjedete ho příkazem Call 83 a tempo (1–10, výchozí 5) nastavíte přes Set 141 a Set N; hodí se na dlouhý plot.
• Sledování: Call 97 ho zapne, Set 96 vypne a Set 88 určí polohu, do které se kamera po sledování vrátí. Návod výrobce pro něj žádá detekci postavy a výstup souřadnic; volba Intelligent tracking je v nabídce kamery.

Call 100 používejte opatrně: vymaže celou paměť poloh včetně hlídky, a proto si pozice dřív poznamenejte.

Specifikace, příslušenství a dotazy

Technická specifikace HICO 20D-M8S

Úplná tabulka parametrů je v záložce Technické informace.

Příslušenství a související zboží

Podobné zboží je v kategoriích venkovní IP kamery a IP kamerové systémy. Pokud potřebujete stěrač a vyšší zoom, nabízí je HICO 33D-M8S, pro rozlehlé areály s ještě větším zoomem 36× slouží ZONEWAY PT7K136XIGL500.

Doporučené příslušenství: pro záznam NVR3016 od ZONEWAY a jiné síťové rekordéry, k nim disk 2 TB, k napájení síťový zdroj 12 V / 5 A, do slotu kamery kartu microSD 128 GB, pro ruční obsluhu 3D ovladač SDK95 a k montáži držák na sloup nebo do rohu. Další příslušenství pro IP kamery je v nabídce.

Dotazy montážníků a správců objektů

Má kamera stěrač nebo PoE?

Ne. Stěrač nabízí až model s 33× zoomem a kamera se napájí jen zdrojem 12 V DC, takže jedním kabelem s PoE ji nenapájíte.

Kolik záznamu uloží karta microSD?

Počítejte 0,45 GB na hodinu za každý Mbit/s toku (orientační výpočet). Tok 8 Mbit/s tak za den zapíše zhruba 86 GB, takže karta 256 GB, kterou podle výrobce kamera přijme, pojme asi tři dny nepřetržitého záznamu. Při záznamu jen na poplach vystačí mnohem déle.

Jak kameru přidat do rekordéru jiné značky?

Přes ONVIF: v rekordéru zvolte přidání kamery protokolem ONVIF, zadejte IP adresu, uživatele a heslo. Obraz a záznam fungují obvykle bez problému, ovládání PTZ a předvoleb záleží na rekordéru.

Obraz z webu kamery se v prohlížeči nepřehrává

Příčinou bývá výchozí přehrávač EasyVideo, který chce doplněk prohlížeče. Přepněte na WebPlayer; ten běží v Chromu bez doplňku.

Jak omezit poplachy jen na osoby nebo vozidla?

U detekce vniknutí, překročení čáry a opuštění místa zvolte v nastavení typ cíle: člověk, vozidlo, nebo obojí. Výsledek ovlivní výška montáže, osvětlení a velikost cíle v záběru.
