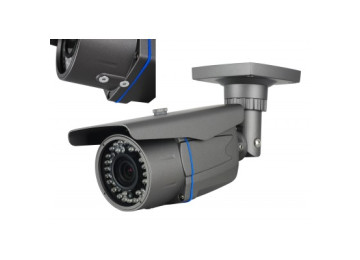

AHD, TVI, CVI, nebo IP kamery: jak vybrat kamerový systém s nahráváním

Rozhoduje to, co už máte natažené. Pokud v objektu vedou koaxiální kabely, volte AHD, TVI nebo CVI kamery a hybridní rekordér XVR: kabely i napájení ponecháte, vyměníte jen kamery a rekordér. Pokud kabeláž teprve plánujete, má smysl IP kamerový systém s PoE. Typ AHD, TVI nebo CVI sám o sobě vybírat nemusíte, protože všechny tři standardy zvládne stejný rekordér a moderní kamery řady HD-4v1 se mezi nimi přepínají. Níže rozepisuji rekordéry, kamery, kabeláž, disk a co se při objednávce nejčastěji zapomíná.

Co si vybrat

Hybridní rekordér XVR: proč právě on

Rekordér pro AHD kamerový systém se dnes nejmenuje DVR, ale XVR. Ve vyhledávání se často objeví „AHD NVR“. Čistý NVR ale umí jen IP kamery přes síť a analogové kamery na koaxu nenahraje. Proto stará koaxiální síť potřebuje XVR. Všechny naše XVR mají české menu, kompresi H.265+, AI detekci osob, vzdálený přístup z mobilu bez veřejné IP adresy (aplikace V247 / BitVision, v počítači iVMS320) a čtyři alarmové vstupy. Kromě analogových kamer nahrají i IP kamery přes ONVIF, a to i jiných značek, například Hikvision nebo Dahua.

Před výběrem se dívejte i na plynulost záznamu. Čím vyšší rozlišení analogové kamery, tím méně snímků za sekundu rekordér zapíše. XVR2104 nahrává kamery 5 Mpx rychlostí 12 sn./s a Full HD plynule 25 sn./s na všech čtyřech kanálech. XVR2108 při osmi kamerách zapíše 5 Mpx rychlostí 6 sn./s a Full HD 15 sn./s. Pokud potřebujete plynulý obraz ve vysokém rozlišení na vjezdu nebo u pokladny, doplňte na ta místa IP kamery. Rekordér to umí v jedné aplikaci.

Kamery: čtyři režimy v jednom těle a správný objektiv

Kamery řady HD-4v1 přepnete na AHD, TVI, CVI nebo klasický analog, takže se hodí k novému hybridnímu rekordéru i ke starému DVR. Rozlišení se přepíná mezi 5, 4 a 2 Mpx, kdyby rekordér pět megapixelů nezvládl. Menu kamery můžete ovládat i po koaxiálním kabelu přímo z rekordéru. Varifokální objektiv 2,8 až 12 mm u modelů VI30K-500, DNJ30-500V a DVJ30-500 nastavíte při montáži na přesný záběr, pevné 3,6 mm mají MHD-DNI20-500 a MHD-HV20A-500K s přísvitem 20 m. Bullet VI30K-500 svítí do tmy až 40 m, dome kamery DNJ30-500V a DVJ30-500 do 30 m. Kamera MHD-MOV500 s objektivem rybí oko má záběr 175°, při montáži na strop sleduje 360° a na stěnu 180°.

Pro sledování obrazu přímo z kamery bez rekordéru je tu převodník AHD1509 do HDMI, VGA nebo CVBS. Otočné AHD PTZ kamery (i TVI a CVI) ovládá po RS485 pult CTRL-3D s joystickem nebo samotný rekordér po koaxu. Další příslušenství najdete v kategoriích AHD příslušenství a HD-TVI příslušenství.

Kabeláž a napájení: tady se systémy nejčastěji kazí

Koaxiální kabel s konektory BNC přenáší video, napájení vede vedle něj. V sadách bývají hotové kabely 20 m, u některých lze zvolit 30 nebo 40 m. Delší trasy zvládnou video baluny po UTP: u soupravy TT-TVI02 výrobce udává dosah podle rozlišení, u 720p až 400 m a u 8 Mpx až 250 m. Kdo má už natažený UTP kabel s video baluny, může ho znovu použít pro IP kamery do 100 m, i když má 10 až 15 let, pokud jde skutečně o Cat5e s celými páry a bez spojek. Nový kabel UTP Cat5e se prodává na metry.

Napájení řešte centrálně z jednoho zdroje u rekordéru. Zdroj 12 V musí unést noční odběr všech kamer (v noci svítí IR přísvit) a mít čtvrtinovou rezervu. Čtyři kamery po 0,4 A potřebují 1,6 A, zdroj má tedy mít 2,5 až 3 A. Pro rozdělení slouží rozbočka CCTV-SPLITTER 1/5, jeden konektor 5,5/2,1 mm ale trvale nezatěžujte víc než asi 3 až 4 A. Menší zdroje najdete například v podobě adaptéru 12 V / 2 A.

Disk a doba záznamu

Rekordér nahrává do smyčky, takže po zaplnění přepisuje nejstarší záznam. Čím větší disk, tím delší archiv. Orientační doba souvislého záznamu při toku 2 Mb/s na kameru v H.265 podle údajů výrobce:

Skutečný tok závisí na rozlišení, snímkování a pohybu ve scéně. Záznam jen při pohybu nebo H.265+ dobu archivace výrazně prodlouží. Disk není součástí rekordéru XVR, objednejte ho zvlášť. Pokud kamery zabírají veřejný prostor nebo zaměstnance, mohou platit podmínky pro dobu uchování záznamu, které řeší Úřad pro ochranu osobních údajů.

Hotové sady: kdy se vyplatí

Sada se vyplatí tam, kde chcete jednoduchou montáž a nechcete skládat kompatibilitu po kusech. AHD kamerový set EONBOOM 2B je základ pro dvě místa, například vstup a vjezd: dvě venkovní bullet kamery 5 Mpx s přísvitem 20 m a rekordér XVR3004. EONBOOM VR4D přidává čtyři varifokální dome kamery s přísvitem 30 m a krytím IP66. EONBOOM 8D má osm dome kamer 5 Mpx a rekordér XVR2108. Rekordér v sadě nabízí volné vstupy nebo IP kanály, takže systém později rozšíříte.

Co zákazníci nejčastěji zapomenou objednat

• Pevný disk do rekordéru, nejlépe co největší.
• Napájení kamer s rezervou, případně rozbočku a záložní zdroj.
• Kabely s konektory BNC a napájecí kabely v potřebné délce.
• Baluny, když chcete využít stávající UTP.
• Monitor nebo televizi s HDMI či VGA, na kterém se bude obraz zobrazovat.

Časté otázky

AHD, TVI, CVI: v čem je rozdíl a co zvolit?

Jsou to tři způsoby přenosu HD obrazu po koaxiálním kabelu. TVI se označuje také jako Hikvision Turbo HD, CVI má původ u značky Dahua. Zákazník ale vybírá rekordér a kamery HD-4v1, které standardy sdílí. Rekordér XVR zpracuje AHD, TVI i CVI.

Dá se AHD kamera připojit k hybridnímu rekordéru?

Ano. Hybridní rekordéry XVR mají vstupy BNC pro kamery AHD, TVI a CVI i pro klasické analogové kamery 960H a k nim ještě IP kamery přes ONVIF.

Jak dlouhý koaxiální kabel a jaký zdroj?

Hotové kabely v sadách mívají 20 m, u některých lze zvolit 30 nebo 40 m. Delší trasu řešte kvalitním koaxem nebo baluny. Zdroj nadimenzujte podle nočního odběru kamer s rezervou čtvrtiny.

Kolik megapixelů potřebuji?

Pro přehled o prostoru stačí 2 Mpx (AHD 1080p), pro rozpoznání detailu u vjezdu nebo vstupu doporučuji 5 Mpx. Počítejte i s plynulostí záznamu, kterou udává rekordér.

Dá se využít stávající analogová kabeláž?

Ano, to je hlavní důvod pro AHD. Koaxiální kabely i napájení kamer ponecháte, vyměníte kamery a rekordér. Kabel musí mít neporušené konektory a vodiče.

Jaký disk zvolit a kolik dní záznamu mám čekat?

Co největší. Údaje v tabulce výše ukazují, že osm kamer na disku 4 TB nahrává asi 23 dní. Záznam jen při pohybu dobu prodlouží.

Lze kamery sledovat z mobilu?

Ano. Rekordéry XVR mají vzdálený přístup přes P2P v aplikaci V247 nebo BitVision bez veřejné IP adresy.

Obsah zpracoval Ing. Václav Turek, technik.
