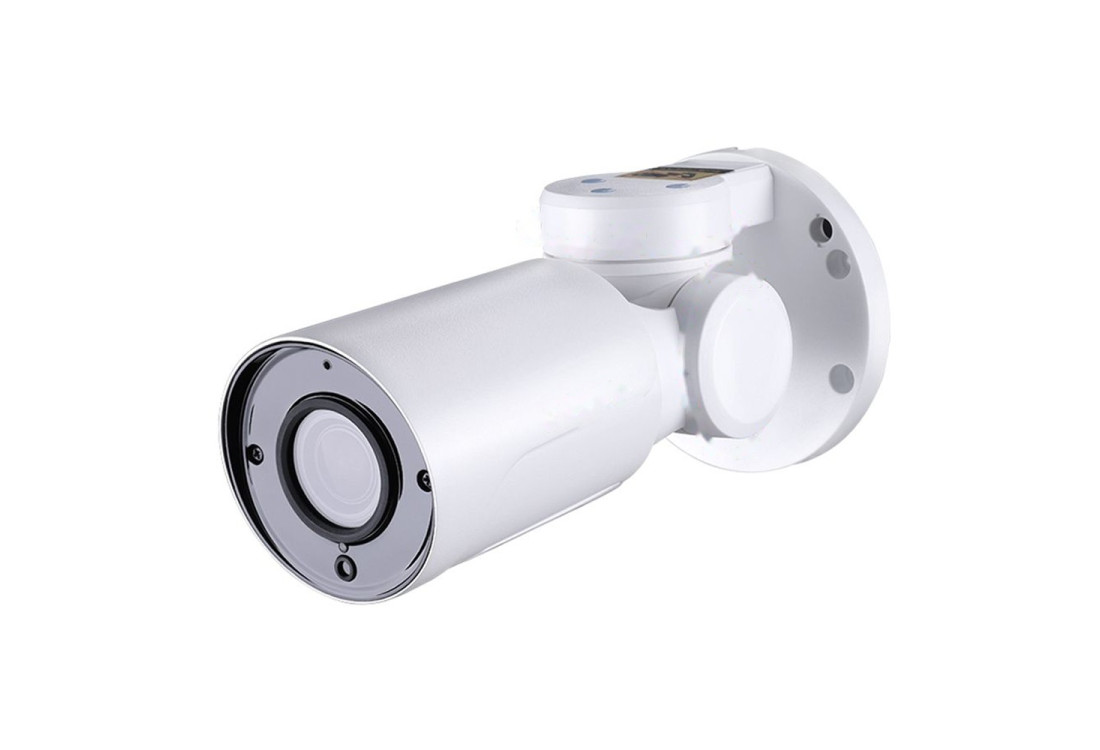

Venkovní IP kamera se zoomem 5x, válcová PTZ, 8MPx (4K), IR | HICO X5I-M8S

HICO X5I-M8S je venkovní IP kamera se zoomem 5x, u které se motoricky otáčí a naklání celé tělo válcové (bullet) kamery na motorickém kloubu v rozsahu 0–180° a 0–55°. Pro montážní firmy a správce objektů jde o střední cestu mezi pevnou kamerou a kopulovou PTZ: 8MPx IP kamera s obrazem 4K, motorizovaný objektiv 2,7–13,5 mm s autofokusem, kovové pouzdro s krytím IP66 a napájení 12 V DC nebo PoE přes externí PoE splitter, který je součástí balení. Je to válcová PTZ kamera, označovaná také jako PTZ bullet kamera. Za tmy scénu osvětlí šest IR LED; jejich dosah je až 30 m a závisí na konkrétních podmínkách a sledované scéně. Testováno – kompatibilní s rekordéry ZONEWAY, Hikvision, Dahua a Milesight přes ONVIF.

PoE splitter v balenínapájení 12 V DC nebo PoE přes externí PoE splitter, který je součástí balení

4K, 8MPxsnímač Sony IMX415, 3840 × 2160 px

5x optický zoomobjektiv 2,7–13,5 mm s autofokusem

Úhel záběru přibližně 92° až 23°vodorovně od nejširšího záběru po maximální přiblížení (výpočet)

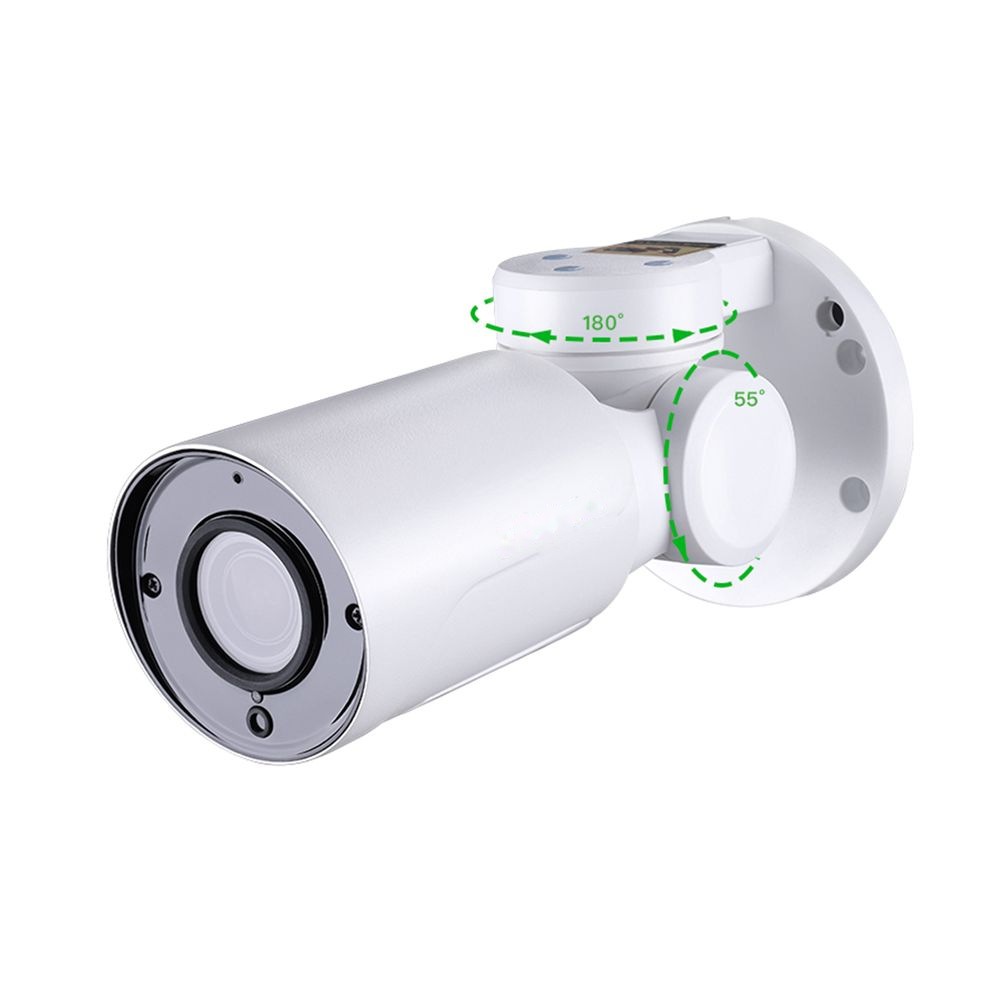

Otáčení 0–180°celé tělo válcové kamery na motorickém kloubu

Náklon 0–55°celé tělo kamery se naklání na kloubu

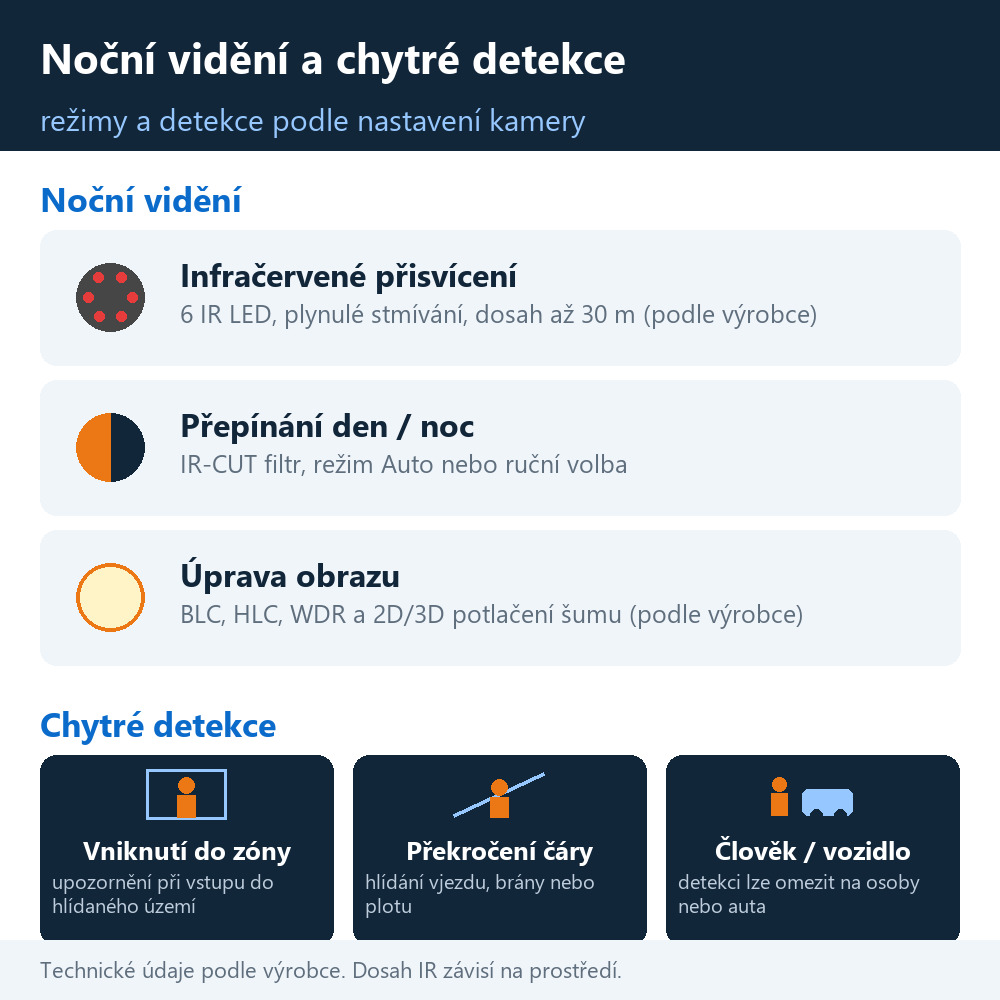

Infračervené přisvícení6 IR LED, dosah až 30 m

Přepínání den / nocfiltr IR-CUT, režim Auto nebo ruční volba

Úprava obrazuWDR / HDR, odmlžení, BLC, HLC, 2D/3D odšumění

Detekce člověkachytrá detekce s filtrem člověk / vozidlo

Obousměrné audiovestavěný mikrofon a reproduktor

Krytí IP66kovové pouzdro pro venkovní montáž

Aplikace HiEasydohled z telefonu, P2P cloud

ONVIF a RTSPkompatibilita s rekordéry ZONEWAY, Hikvision, Dahua a Milesight

Kam kameru namontovat

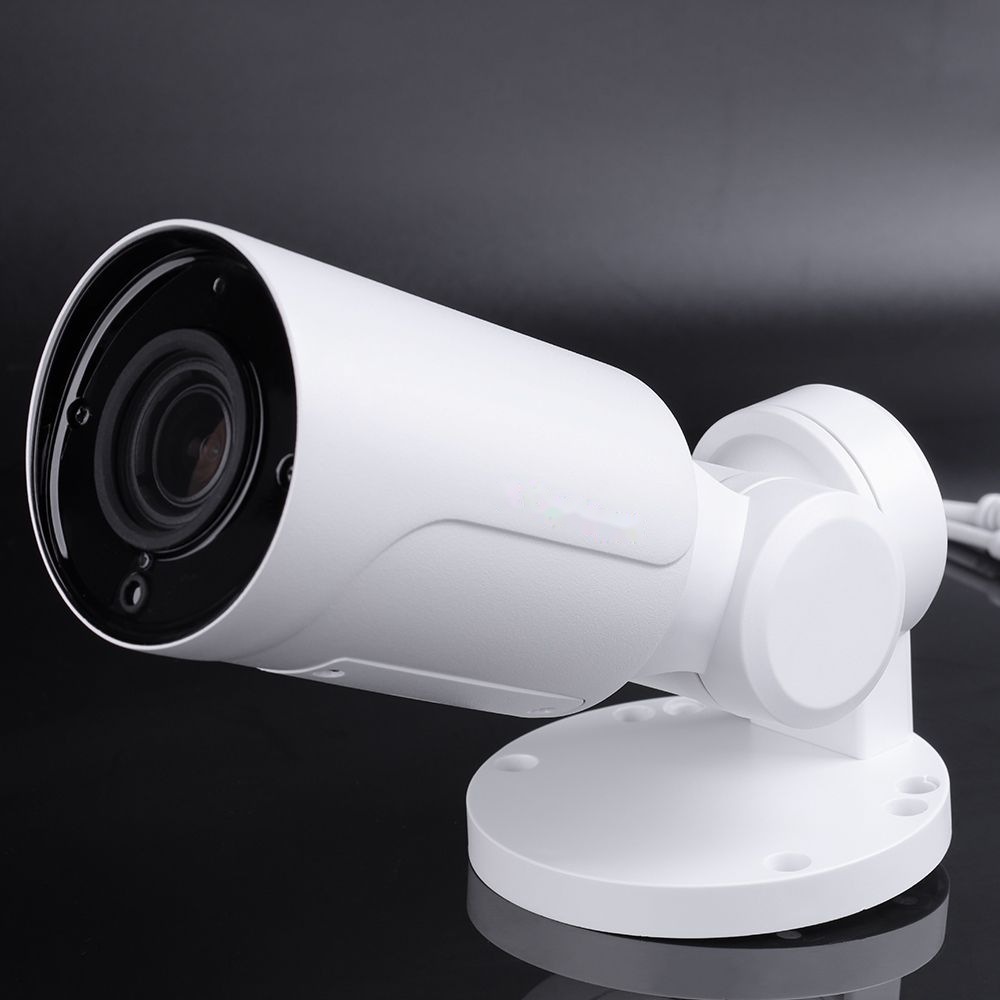

Z jednoho místa víc směrů. Pevná kamera hlídá jediný výsek. Tahle otočná kamera zvládne nejdřív hlavní bránu, pak zadní vrata nebo parkovací stání a vzdálený detail přiblíží optikou, ne ořezem obrazu. U válcové kamery se při natáčení pohybuje celé tělo: otáčí se a naklání kolem motorického kloubu, takže objektiv i IR přísvit míří vždy tam, kam se kamera natočí.

Půlkruh před stěnou. Otáčení pokrývá 0–180°, proto kamera patří na stěnu objektu, odkud míří do prostoru před sebe. Na stožár uprostřed nádvoří, kde by musela pokrýt celých 360°, ji nedávejte; tam patří kopulová PTZ. Tělo kamery se otáčí rychlostí až 20 °/s a naklání až 10 °/s, ovládací rychlost otáčení je 0,5–20 °/s: pomalý pohyb se hodí k jemnému doladění záběru, rychlý k přechodu mezi dvěma místy.

Zoom pro areál, vjezd a sklad. Optický zoom 5x (objektiv 2,7–13,5 mm s autofokusem) znamená dva pohledy v jedné kameře. Na nejširším záběru 2,7 mm vidíte celý dvůr, vjezd s bránou nebo kus fasády najednou, tedy přehled o tom, co se děje. Když zoom natáhnete na 13,5 mm, stejný cíl se zobrazí zhruba 5x větší a z celého vjezdu vyplní záběr brána nebo vozidlo u ní. Optický zoom mění ohnisko objektivu, takže detail není ořez obrazu, jen přiblížení; po změně kamera zaostří sama. V jednu chvíli ale zobrazuje jen jeden výřez. Kde nesmí nic uniknout, kombinujte ji s pevnými kamerami; samostatně ji nasaďte tam, kde obsluha mezi místy přepíná a občas potřebuje detail.

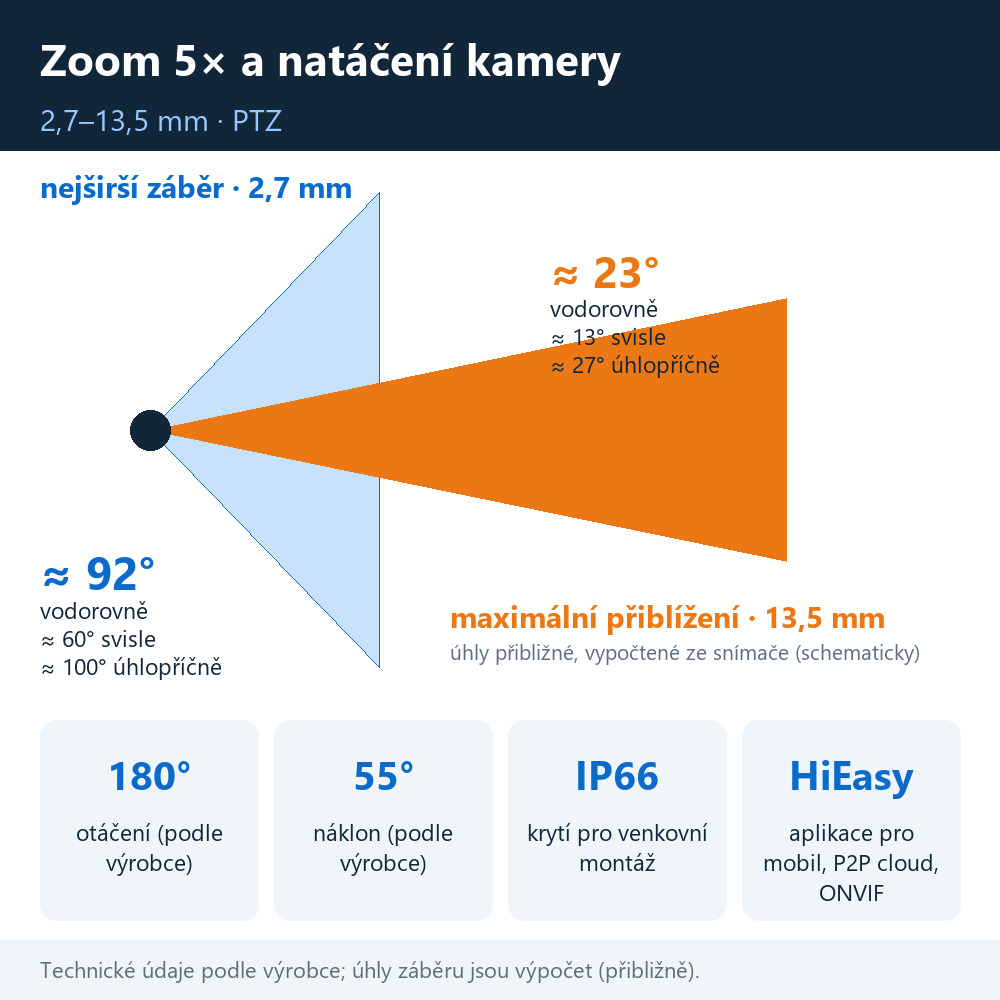

Co kamera uvidí zblízka a co na dálku. Úhly záběru jsme spočítali ze snímače Sony IMX415, jehož plocha měří 5,57 × 3,13 mm. Na nejširším záběru 2,7 mm kamera pokrývá přibližně 92° vodorovně, 60° svisle a 100° úhlopříčně, při maximálním přiblížení 13,5 mm přibližně 23° vodorovně, 13° svisle a 27° úhlopříčně. Skutečná optika se může o několik stupňů lišit. Ve vzdálenosti 10 m tak kamera na nejširším záběru obsáhne scénu širokou asi 21 m (ve 30 m asi 62 m), na největším přiblížení asi 4 m (ve 30 m asi 12 m). Obraz 4K má na šířku 3840 bodů: na nejširším záběru ve 10 m z nich vychází asi 185 na metr scény, na největším přiblížení ve 30 m asi 310 na metr. Vzdálený cíl se proto vyplatí přiblížit zoomem přímo na kameře, ne zvětšovat až v záznamu (výpočet, orientační).

Krátké video ukazuje provedení kamery: objektiv, kloub pro natáčení těla kamery, nástěnnou základnu i konektory kabelu.

Napájení a PoE splitter

PoE splitter v balení. Kamera pracuje s napájením 12 V DC, nebo ji napájíte jediným síťovým kabelem a splitterem z balení. Rozvod tak nemusíte řešit zvlášť: tam, kde ve stavbě vede jen datový kabel, stačí PoE zdroj (PoE switch nebo injektor) a splitter z balení, a kamera může stát bez zásuvky u objektivu. Kdo preferuje klasické napájení, zapojí zdroj 12 V DC. S napájením a kabeláží počítejte už v návrhu.

Pět věcí před montáží.

• Rozhraní kamery. Živý obraz 4K v Chromu ukáže přehrávač WebPlayer. Rozhraní není česky ani slovensky; kameru lze ovládat i z aplikace HiEasy (P2P) pro Android a iPhone.
• Čas. Z výroby má kamera nastavené časové pásmo GMT+8. Zadejte středoevropský čas (GMT+1, v létě GMT+2), aby byly záznamy a snímky označeny správně.
• Blikání. Pro evropskou síť zvolte kmitočet 50 Hz proti blikání.
• Heslo. Vlastní heslo nastavte hned při prvním přihlášení, dřív než kameru zapojíte do sítě zákazníka.

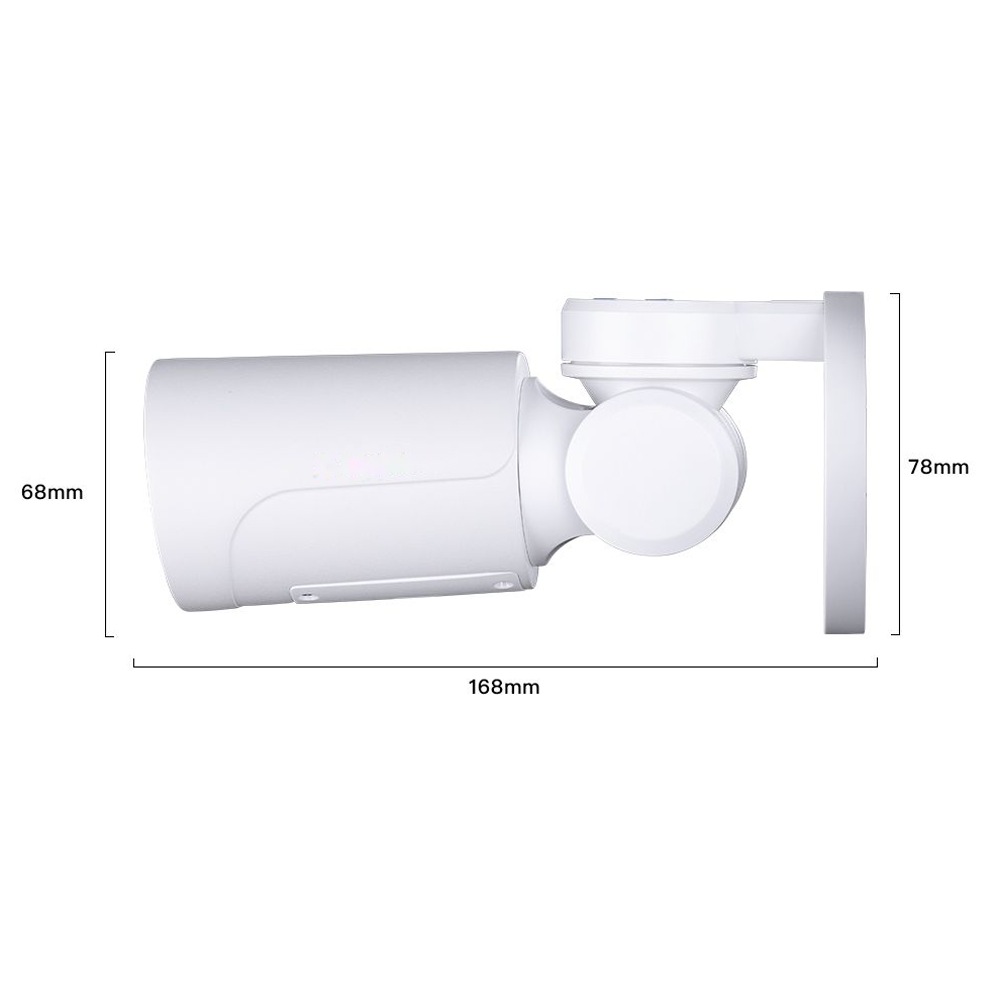

• Rozměry a prostředí. Kamera měří 168 × 68 × 78 mm; pracovat má při −40 až +60 °C a vlhkosti do 95 % bez kondenzace.

Zapojení a nastavení

ONVIF, RTSP a P2P. Jako IP kamera ONVIF se přihlásí k rekordéru nebo videosoftwaru (Profile S) a vedle toho vysílá proud RTSP. Přístup z mobilu zajišťuje P2P cloud s aplikací HiEasy; kamera po připojení hlásí stav „Internet ready“; k dispozici je také DDNS.

Alarmový výstup a detekce. Alarmový vstup kamera nemá, jen jeden alarmový výstup s dobou sepnutí 1–600 s. Čidlo tedy nezapojíte do kamery, ale využijete její detekce: pohyb, vstup do zóny, přechod čáry, opuštění místa a počet osob, s volitelným filtrem na člověka, vozidlo nebo obojí. Výstup nepoužívejte pro přímé spínání zátěže; sirénu nebo světlo připojte přes externí relé. Při události umí kamera zapsat záznam na SD kartu, odeslat e-mail (SMTP), nahrát snímek na FTP nebo ohlásit událost na server alarmového centra.

Zvuk oběma směry. Mikrofon s reproduktorem v pouzdru kamery umožní hovor, další zdroj lze přivést na Mic-in / Line-in a ven vede i samostatný audio výstup; kodeky jsou G.711 (u / a). Kamera potlačuje ozvěnu.

Obraz, noc a záznam. Hlavní proud nabízí 8MPx (3840 × 2160 px) a nižší stupně 6, 5, 4 a 3MPx i 1080p. Z kodeků H.265+, H.265 a H.264 si vyberete ten pravý a tok nastavíte jako konstantní (CBR) nebo proměnný (VBR); datový tok videa je od 512 kb/s do 6 Mb/s, kvalitu dělí šest stupňů. Za tmy kamera přisvěcuje šesticí IR LED (dosah až 30 m), jas IR se mění plynule a filtr IR-CUT se přepíná sám nebo ručně. Motorizovaný objektiv má světelnost F1,6 a kamera minimální osvětlení 0,005 lx v barevném režimu (v černobílém režimu s IR přísvitem 0 lx). O obraz se starají i BLC, HLC, WDR, HDR, odmlžení a 2D/3D redukce šumu a elektronická závěrka od 1/25 s do 1/100 000 s.

Ukládat lze na kartu SD, do rekordéru s ONVIF nebo na síťové úložiště typu NFS či NAS. Úložiště dimenzujte podle zvoleného toku; pro hrubý odhad počítejte, že 1 Mbit/s znamená asi 450 MB za hodinu (výpočet).

Související zboží

Širší výběr hledejte mezi venkovními IP kamerami, v kategorii PoE IP kamery nebo mezi natáčivými PTZ kamerami; celý sortiment je v sekci IP kamerové systémy. Podobné kamery HICO: PTZ kamera HICO 33D-M8S s 33x zoomem, válcová PTZ HICO H10X50 s 10x zoomem a PTZ HICO IV10M80 s 20x zoomem.

K záznamu poslouží síťové video rekordéry s ONVIF, například ZONEWAY NVR3016. Pro napájení několika kamer po síťovém kabelu se hodí PoE switch ZONEWAY, pro jednu kameru PoE injektor; pro klasické napájení ze zásuvky slouží napájecí zdroj 12 V / 4 A. Do kamery se hodí také karta microSD 128 GB, další drobnosti k instalaci jsou v příslušenství pro IP kamery.

Dotazy montážníků

Jak kameru napájet?
Zdrojem 12 V DC, nebo po síťovém kabelu: PoE splitter je součástí balení, takže stačí PoE switch nebo injektor.

Otáčí se jen objektiv, nebo celá kamera?
Celé tělo válcové kamery: otáčí se a naklání na motorickém kloubu v rozsahu 0–180° a 0–55°.

Proč Chrome nezobrazí živý obraz z kamery?
Obraz zobrazí přehrávač WebPlayer. Rozhraní nemá češtinu ani slovenštinu, proto nastavení udělejte jednou při uvedení do provozu a zákazníkovi předejte hotový výsledek.

Dá se kamerou otáčet rukou?
Ne. U kloubu je výstražný štítek „No Rotation Manually“, tedy tělem kamery rukou neotáčet. Natáčí ji motor na povel po síti.

Má kamera alarmový vstup pro externí čidlo?
Nemá, k dispozici je jeden alarmový výstup. Má-li kameru spouštět vnější čidlo, musí to zařídit rekordér nebo řídicí systém.

Kam se ukládá záznam a kolik místa potřebuji?
Záznam jde na SD kartu v kameře, do rekordéru s ONVIF nebo na NAS. Potřebný objem vyjde z nastaveného toku: každý Mbit/s je zhruba 450 MB za hodinu.

Jak daleko vidí kamera v noci při plném přiblížení?
Dosah IR je jedno číslo pro celý rozsah zoomu: až 30 m. Při přiblížení na 13,5 mm ale kamera míří na cíl, který může ležet dál než 30 m, a takový cíl už IR nemusí osvítit; pro detail ve větší vzdálenosti plánujte doplňkové osvětlení objektu.
