NVR rekordér pro 16 IP kamer ve 4K až 12MPx – ZONEWAY NVR3016

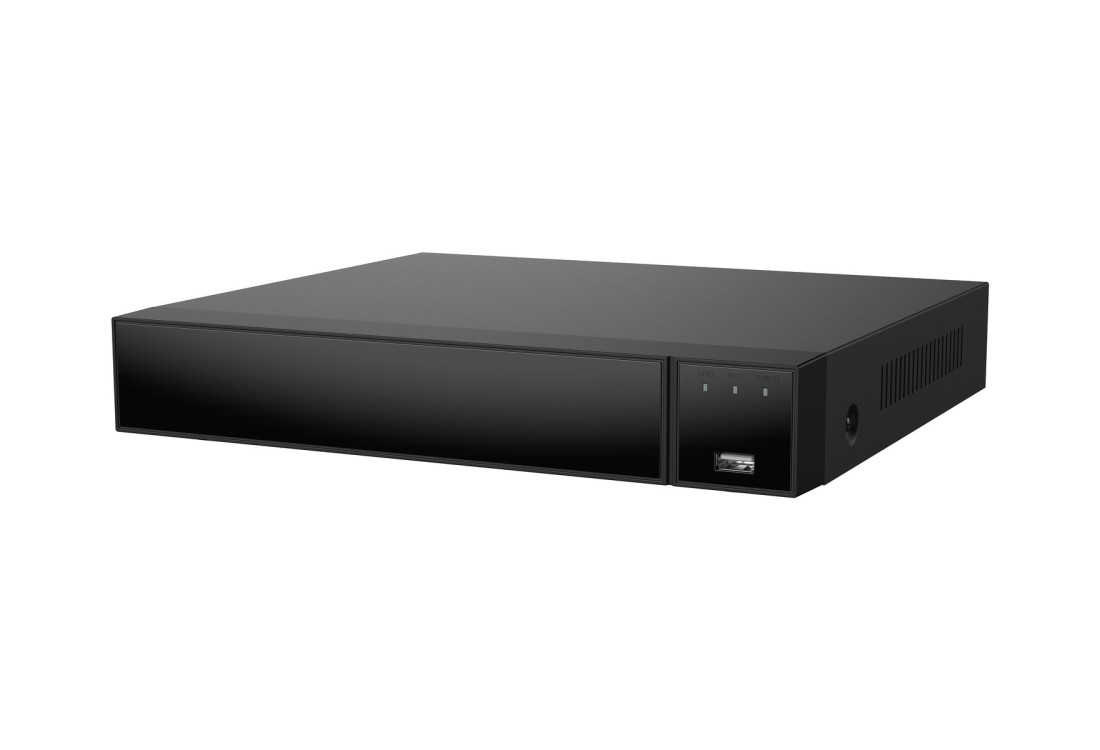

ZONEWAY NVR3016 je síťový videorekordér (NVR rekordér) pro až 16 IP kamer v rozlišení až 12MPx – 4K kamery nahraje na všech 16 kanálech v plných 25 sn./s. Má výstup 4K HDMI, úspornou kompresi H.265+, disk až 16 TB a s AI kamerami ZONEWAY chytré události a vyhledávání osob, vozidel, obličejů a SPZ. Nahrává kamery ZONEWAY i kamery jiných značek přes ONVIF, ovládá se v českém menu a na dálku ho sledujete v mobilu v aplikaci V247 nebo v počítači v programu iVMS320 – bez veřejné IP adresy.

Rekordér je určen pro rodinné domy, firmy, sklady, dílny, obchody a bytové domy – všude, kde potřebujete spolehlivé záznamové zařízení pro kamery s dlouhou archivací, rychlým dohledáním události a možností později přidat další kamery. Instalační firmy ocení gigabitovou síť, podporu ONVIF Profile S/G/T/M a stejné ovládání jako u ostatních rekordérů ZONEWAY. NVR3016 je také srdcem našich kamerových setů.

Hlavní výhody NVR rekordéru ZONEWAY NVR3016

• 16 kanálů pro IP kamery až 12MPx – 4K (8MPx) kamery v plných 25 sn./s na všech 16 kanálech, 12MPx kamery na 10 kanálech.
• H.265 / H.265+ – menší datový tok, delší archivace na stejném disku.
• Gigabitový síťový port a příchozí tok 128 Mb/s – rezerva pro 16 kamer ve vysokém rozlišení.
• HDMI až 4K (3840 × 2160) + VGA – živý obraz na televizi i na monitoru.
• AI chytré události s kamerami ZONEWAY – 15 funkcí od narušení oblasti a překročení čáry po rozpoznávání obličejů (databáze až 2000 tváří), detekci SPZ, počítání průchodů a detekci ohně; chytré vyhledávání podle osoby, vozidla, obličeje nebo SPZ.
• ONVIF (Profile S, G, T, M) a RTSP – kamery jiných výrobců i otočné PTZ kamery.
• Obousměrné audio – vstup a výstup RCA, zvuk z IP kamer.
• Vzdálený přístup P2P – stačí načíst QR kód v aplikaci, bez veřejné IP a bez přesměrování portů.
• České menu, mobilní aplikace V247 v češtině a PC software iVMS320 zdarma.
• 1× SATA disk až 16 TB – disk není součástí balení, kapacitu si vyberete podle počtu kamer (tabulka níže).
• Certifikace CE, FCC, EMC a RoHS, výroba podle ISO 9001 a označení NDAA, GDPR a NIS2 ready – rekordér se hodí pro domácnosti, firmy i veřejné instalace v EU.

Kolik kamer NVR3016 nahraje a v jakém rozlišení

NVR3016 nahrává IP kamery v plných 25 snímcích za sekundu (PAL). Počet kamer závisí na jejich rozlišení:

Součet datových toků všech kamer může být až 128 Mb/s – u 16 kamer 4K je to průměrně 8 Mb/s na kameru, proto volte kompresi H.265 nebo H.265+. Praktický tip: 12MPx kamery nasaďte tam, kde potřebujete maximum detailu – vjezd, pokladna, sklad. Rozlišení lze na jednom rekordéru libovolně kombinovat.

Jak velký disk do rekordéru zvolit

Rekordér má jednu pozici pro 3,5" SATA pevný disk až 16 TB. Po zaplnění disku nahrává v nekonečné smyčce – nejstarší záznam se automaticky přepíše. Orientační délka nepřetržitého záznamu při toku 2 Mb/s na kameru (výchozí nastavení 5MPx kamer ZONEWAY v H.265):

Při nahrávání jen při pohybu nebo chytré události a se zapnutým H.265+ vydrží záznam výrazně déle. Disky pro kamerový systém: 2 TB, 4 TB nebo 1 TB.

Co k NVR rekordéru potřebujete

• Pevný disk – viz tabulka výše; bez disku rekordér ukazuje živý obraz, ale nenahrává.
• PoE switch – NVR3016 nemá vlastní PoE porty. Kamery napájí a propojí PoE switch 4+1 nebo PoE switch 8+1 (15,4 W na port), případně vlastní 12V adaptér kamery.
• IP kamery – nejvíc funkcí využijete s AI kamerami ZONEWAY, např. 8MPx dome NC961+ s 5x zoomem, 8MPx ColorVu NC962, 8MPx bullet NC971 s 5x zoomem, 4K ColorVu NC988 nebo otočnou mini PTZ kameru PTZ4XC50+.
• Záložní zdroj – UPS 650 VA udrží rekordér a switch v chodu při krátkém výpadku proudu a chrání disk před poškozením.
• Monitor dál od rekordéru – HDMI opakovač až 40 m, HDMI rozbočovač na 4 monitory nebo převodník HDMI na VGA.

Hotové kamerové sety s rekordérem NVR3016

Nechcete skládat systém po kusech? NVR3016 je v kamerových setech spolu s kamerami a PoE switchem – vše je vzájemně odzkoušené:

• 8MPx set – 4× dome kamera NC961+ se zoomem, PoE switch, NVR3016
• 8MPx ColorVu set – 4× NC962, PoE switch, NVR3016
• 4K ColorVu set – 4× NC988 se zoomem, PoE switch, NVR3016
• set s 2 otočnými mini PTZ kamerami a NVR3016
• Wi-Fi set – 4× NC950+ a NVR3016

Všechny sety najdete v kategorii Sety bezpečnostních kamer.

ONVIF, RTSP a kamery jiných značek

Díky podpoře ONVIF (Profile S, Profile G, Profile T, Profile M) připojíte k rekordéru široké spektrum IP kamer – stacionární i otočné PTZ. Nahrávat lze také RTSP stream zadaný adresou kamery, což se hodí při integraci do rozsáhlejších systémů a projektů. Plnou výbavu chytrých funkcí využijete s AI kamerami ZONEWAY; u kamer jiných značek počítejte hlavně se záznamem obrazu, zvuku a detekcí pohybu.

Pro firemní sítě rekordér podporuje SNMP, QoS a 802.1x, přenos dat šifruje SSL a přihlášení chrání CAPTCHA. Díky ONVIF a RTSP propojíte rekordér i kamery se systémy Synology Surveillance Station, Milestone XProtect nebo Blue Iris a s chytrou domácností Home Assistant, Loxone či Fibaro.

AI chytré události z kamer (IVA/VCA) – rekordér je nastaví, nahraje a vyhledá

NVR3016 umí nastavit, nahrávat a vyhledávat chytré události z AI kamer. Místo reakce na každý pohyb ve scéně (stromy, stíny, světla aut) spouští záznam a upozornění jen při skutečném narušení:

• detekce narušení oblasti – hlídání zóny, např. zahrady nebo skladu,
• překročení čáry (virtuální plot) včetně volby směru a dvojitého virtuálního plotu,
• zdržování (lelkování) – osoba se v zóně zdržuje déle než nastavenou dobu,
• shlukování osob v určené oblasti,
• detekce a rozpoznávání obličejů – AI kamera porovná tvář s databází až 2000 obličejů a může vyvolat poplach; snímky obličejů pro rychlé dohledání,
• vstup do oblasti a opuštění oblasti, počítání průchodů přes čáru,
• detekce SPZ (LPD) na vjezdu a nelegální parkování,
• opuštěný a odebraný předmět, detekce ohně,
• tepelná mapa pohybu a metadata událostí.

Chytré vyhledávání najde záznam podle času a události i podle toho, co je na něm: chodec, vozidlo, obličej nebo SPZ – bez procházení hodin videa. SPZ na vjezdu přečte LPR kamera ZONEWAY NC977. Obraz vyhodnocuje AI kamera, rekordér události nastaví, nahraje a vyhledá; výbavu každé kamery najdete v jejím popisu. Na událost může rekordér reagovat záznamem, e-mailem se snímkem, uložením na FTP, push notifikací do mobilu, hláškou nebo vyskakovacím oknem na obrazovce, bzučákem či upozorněním do dohledového softwaru (CMS).

Ukázka AI funkcí rekordérů a kamer ZONEWAY:

Detekce pohybu, vyhledávání a přehrávání záznamu

Rekordér hlídá pohyb na všech 16 kanálech (mřížka 22 × 18 zón) a upozorní také na zakrytí kamery, ztrátu obrazu, změnu scény nebo zvuk. Záznam můžete nahrávat nepřetržitě, podle časového plánu, při pohybu nebo při chytré události. Při hledání pomůže časová osa a vyhledávání podle času, události, snímků a štítků, s AI kamerami ZONEWAY i podle chodce, vozidla, obličeje nebo SPZ. Přehrávat lze synchronně více kamer (např. 1 kameru 12MPx, 4 kamery 4MPx, 7 kamer 1080p nebo 16 kamer 720p), s digitálním zoomem, zrychleně i po snímcích, se zvukem a vybraný úsek si rovnou vystřihnout.

Zálohování záznamu

Záznam zálohujete přes USB 2.0 na flash disk nebo externí disk v jednoduchém menu, po síti nebo do cloudu (Dropbox, Google Drive) – z aplikace či PC programu si stáhnete záznam do počítače nebo mobilu, ať jste kdekoli. Záznam exportujete také v oblíbeném formátu AVI, který přehrajete v běžném přehrávači videa.

Záznam zvuku a obousměrná komunikace

Rekordér nahrává zvuk z IP kamer s mikrofonem a zvuk přenáší i při vzdáleném sledování. K dispozici je audio vstup a výstup RCA a zvuk přes HDMI. Na výstup připojíte zesilovač s reproduktorem (i venkovním) a rekordér podporuje obousměrnou audio komunikaci s místem instalace. Pro dodatečný záznam zvuku se hodí mikrofon s předzesilovačem MIC1.

Ovládání otočných PTZ kamer

Otočné PTZ kamery ovládáte přímo z rekordéru po síti přes ONVIF – natáčení, zoom, přednastavené pozice s dobou setrvání i automatické hlídkové trasy. NVR3016 nemá sběrnici RS485; pro analogové PTZ kamery ovládané po RS485 zvolte hybridní rekordér ZONEWAY XVR2108.

Vzdálený dohled: mobilní aplikace V247, BitVision a PC software iVMS320

Kamerový systém sledujete a ovládáte kdykoli přes internet. Díky P2P připojení nepotřebujete veřejnou IP adresu ani nastavování routeru: rekordér připojíte kabelem do routeru, v aplikaci načtete QR kód z menu rekordéru a zadáte heslo. Nastavení zvládne i laik během několika minut.

• V247 (Android, iOS) – aktuální mobilní aplikace v češtině doporučená výrobcem pro nové instalace.
• BitVision – předchozí mobilní aplikace; stávající instalace dál fungují, nové funkce už přibývají jen do V247.
• iVMS320 (Windows, macOS) – PC software zdarma, přepnutelný do češtiny, pro více rekordérů a kamer najednou.
• Webový prohlížeč – Edge, Chrome, Firefox nebo Safari.

Co umí mobilní aplikace V247

• živý obraz kamerového systému ve dvou kvalitách streamu,
• přehrávání, vyhledávání a zálohování záznamů,
• upozornění na bezpečnostní události (push notifikace),
• ukládání snímků a záznamů přímo do telefonu,
• základní nastavení připojených kamer a rekordérů,
• poslech zvuku a obousměrnou komunikaci, pokud ji připojené zařízení podporuje.

Připojit se lze přes P2P podle sériového čísla, přes veřejnou IP adresu nebo přihlášením k účtu V247 – zařízení uložená v účtu se pak zobrazí i v dalším telefonu bez nového nastavování. V247 je nástupcem aplikace BitVision; název BitVision v popisu ponecháváme pro majitele starších zařízení a návodů.

Mobilní aplikace V247 – nastavení a vzdálený přístup:

Připojení rekordéru k aplikaci V247 a základní funkce (video v angličtině):

Aplikace BitVision – ukázka funkcí aktualizace:

PC software iVMS320 pro IP kamery a rekordéry ZONEWAY:

Ukázka webového rozhraní kamery ZONEWAY v prohlížeči:

České menu rekordéru – rozhraní verze 6.0

Grafické menu rekordéru je kompletně v češtině (na výběr jsou i další jazyky, např. angličtina, němčina nebo polština). Rekordér ovládáte myší přes USB přímo na monitoru, přes webový prohlížeč nebo na dálku. Průvodce při prvním spuštění provede nastavením času, sítě, disku a kamer, výrobce navíc nabízí aktualizaci firmwaru přes internet.

Video ukázka rozhraní NVR 6.0:

Upozornění, cloud a ochrana záznamu při krádeži rekordéru

Při vloupání zloději často rekordér odnesou nebo zničí. Proto může NVR3016 posílat snímky a záznamy událostí mimo rekordér – e-mailem se snímkem, na FTP server nebo do cloudu – na Dropbox, Google Drive nebo do cloudového záznamu aplikace V247 (podle zvoleného balíčku služby). Důležité záběry tak zůstanou k dispozici, i když rekordér zmizí.

Upozornění při detekci pohybu, chytré události, ztrátě obrazu nebo chybě systému dostanete jako:

• push notifikaci do mobilu (V247, případně BitVision) – zvukové i obrazové upozornění se snímkem události, pokud má aplikace povolený běh na pozadí,
• e-mail se snímkem (podle poskytovatele e-mailu i jako SMS),
• uložení snímků nebo videa na FTP včetně plánu zastřežení a odstřežení.

Kdy zvolit jiný rekordér

• Více než 16 kamer, 12MPx kamery na všech kanálech, dva disky nebo alarmové vstupy – 32kanálové NVR ZONEWAY NVR3632.
• Analogové kamery na koaxiálním kabelu (AHD, TVI, CVI), drátová alarmová čidla nebo PTZ na RS485 – hybridní XVR2108 (8 analogových + IP kamery, 4 alarmové vstupy) nebo 16kanálový XVR5016.

Podpora pro kamery a rekordéry ZONEWAY – integrace, aplikace a firmware

Ke všem našim kamerám a rekordérům ZONEWAY nabízíme v záložce Ke stažení české návody, PC program a mobilní aplikace, nástroj pro vyhledání zařízení v síti a firmware. Pro instalační firmy a integrátory uvádíme i údaje pro napojení na další systémy:

• RTSP stream kamery – hlavní stream rtsp://IP-adresa:554/0, vedlejší stream rtsp://IP-adresa:554/1.
• RTSP stream z rekordéru NVR/XVR – rtsp://IP-adresa:554/00: první číslice je kanál (0 = kanál 1), druhá stream (0 = hlavní, 1 = vedlejší).
• ONVIF – kamery ZONEWAY podporují ONVIF Profile S a T, novější modely také G a M; přesnou verzi najdete v technické specifikaci konkrétní kamery.
• Aplikace – mobilní aplikace V247 a PC program iVMS247 (Windows, macOS, Linux) pro rozhraní 6.0 i 7.0; starší BitVision a iVMS320 fungují dál.
• Firmware – zařízení si samo ověří nejnovější firmware a v menu ho aktualizujete jedním kliknutím.
• Zapomenuté heslo – obnova přes e-mail, bezpečnostní otázky nebo bezpečnostní klíč, novější rekordéry i dynamickým heslem (volba „Zapomenuté heslo“ v zařízení).

Časté dotazy k NVR rekordéru

Potřebuji k rekordéru veřejnou IP adresu?

Ne. Vzdálený přístup funguje přes P2P – rekordér připojíte do routeru a v aplikaci V247 načtete QR kód. Veřejnou IP lze použít také, není ale nutná.

Napájí rekordér kamery přes PoE?

Ne, NVR3016 nemá PoE porty. Kamery napájí PoE switch nebo vlastní adaptér. V našich kamerových setech je PoE switch součástí. Je to záměr kvůli servisu: vestavěné PoE bývá podle naší servisní praxe častou závadou rekordérů. Samostatný PoE switch se v případě potřeby snadno vymění a rekordér se záznamy zůstává v provozu.

Je součástí pevný disk?

Ne, disk se objednává zvlášť – rekordér podporuje jeden 3,5" SATA disk až 16 TB. Kapacitu vyberete podle tabulky výše.

Připojím kamery jiných značek?

Ano, přes ONVIF nebo RTSP. Chytré AI funkce naplno využijete s kamerami ZONEWAY.

Rozpozná rekordér obličeje?

Ano – s AI kamerami ZONEWAY. Obličej vyhodnocuje AI kamera a porovná ho s databází až 2000 tváří; NVR3016 události nahraje, upozorní na ně a snímky obličejů uloží pro rychlé dohledání.

Kolik 4K kamer rekordér zvládne?

Všech 16 kamer 4K (8MPx) v plných 25 sn./s a až 10 kamer 12MPx. Součet datových toků může být až 128 Mb/s, tedy průměrně 8 Mb/s na kameru při plném osazení – u 4K kamer proto volte H.265 nebo H.265+.

Obsah balení

• NVR rekordér ZONEWAY NVR3016 + SATA kabely pro připojení disku
• napájecí zdroj 12 V
• USB myš
• montážní šroubky

Z bezpečnostních důvodů při přepravě se rekordér dodává bez baterie.

Ke stažení: české návody, software a aplikace

Obsah CD, české návody, český CMS software, mobilní aplikace a nástroje najdete ZDE. Pro vývojáře a profesionální nasazení jsou k dispozici podrobné materiály včetně dokumentace CGI příkazů, SDK a RTSP streamů. Dokumentace je dostupná také na www.zoneway.cz.
