Kamerový systém PoE: set 6x mini PTZ kamera 6 Mpx, zoom 5x, NVR3016, PoE switch 8+1 | ZONEWAY 6-X4DM6S-3016

Kamerový set ZONEWAY 6-X4DM6S-3016 je hotový kamerový systém PoE pro šest kamer: 6x venkovní mini PTZ IP kamera HICO X4D-M6S (6 Mpx, optický zoom 5x, krytí IP66), 16kanálový NVR rekordér ZONEWAY NVR3016, PoE switch 8+1 a router. Každá kamera dostane napájení i obraz jedním síťovým kabelem ze switche, rekordér obstará záznam a dohled na dálku. Pevný disk není součástí setu – kapacitu zvolíte jako příplatkovou volbu u zboží.

6x mini PTZ kameraHICO X4D-M6S, 6 Mpx, venkovní IP66

Optický zoom 5xmotorizovaný objektiv 2,8–13,5 mm

PoE switch 8+16x max. 12 W = 72 W po jednom kabelu

NVR3016, 16 kanálů6 kamer + rezerva 10 kanálů

Router v setupropojení sítě a dohled z mobilu

Disk za příplatek1, 2, 4 nebo 8 TB, není v ceně setu

Co kamerový set obsahuje

Tento PTZ kamerový set s rekordérem je sestavený tak, aby ho montážní firma nebo správce objektu mohl zapojit bez dohledávání switche a rekordéru. Jako PoE kamerový set potřebuje ke každé kameře jediný kabel a celý IP kamerový systém spravujete z jednoho rekordéru. Obsah a to, co si případně přiobjednáte, ukazuje přehled.

Nejsou součástí: pevný disk SATA (zvolíte jako příplatek), síťové kabely od switche ke kamerám (podle trasy a vzdálenosti) a monitor nebo televize s HDMI vstupem. Rekordér se ze setu dodává bez baterie z bezpečnostních důvodů při přepravě.

Šest kamer pro větší objekt a areál

Šest mini PTZ kamer odpovídá velikosti většího areálu: výrobní hala s rampou, bytový dům s garážemi a vjezdy, penzion, škola nebo obecní objekt. Kamery rozdělíte na obvod budovy a na místa s pohybem lidí a vozidel, kde pomůže přiblížení detailu.

Switch 8+1 používáte z tří čtvrtin a máte dvě rezervní PoE přípojky. U šesti kamer už je užitečné dopředu naplánovat trasy kabelů a umístění switche, aby žádný kabel nepřesáhl 100 m.

Napájení PoE: switch 8+1 a příkon kamer

Mini PTZ kamera HICO X4D-M6S se napájí z PoE nebo z adaptéru 12 V DC a odebírá nejvýše 12 W. Switch v setu dodává až 15,4 W na každý PoE port (IEEE 802.3af), na jednu kameru tedy zbývá rezerva. Šest kamer potřebuje nejvýše 72 W; switch 8+1 má celkový PoE rozpočet nejméně 110 W, po zapojení kamer proto zbývá nejméně 38 W a dva porty zůstávají volné.

Switch je neřízený (zapojíte a funguje) a jeho uplink port PoE nedodává. Datový tok jedné kamery lze nastavit od 512 kb/s do 6 Mb/s, porty 10/100 Mb/s proto s velkou rezervou stačí; kabel povolte nejvýše 100 m od switche (Cat 5e nebo lepší).

Rekordér NVR3016, záznam a disk

ZONEWAY NVR3016 zvládne 16 kamer, v setu proto zbývá 10 volných kanálů na pozdější rozšíření. Podporuje kodeky H.265 a H.265+, přijímá kamery až do rozlišení 8 Mpx (4K) na všech kanálech současně, má výstup HDMI až 4K a VGA, umí zálohu na USB, do sítě i do cloudu a jeho menu je v češtině. Příchozí datový tok rekordéru 128 Mb/s pokryje i nejvyšší nastavitelný tok všech kamer v setu (6 x 6 = 36 Mb/s). Na dálku se k němu připojíte přes P2P v aplikaci V247 nebo BitVision, v počítači programem iVMS320 nebo webovým prohlížečem.

Disk není součástí. Do rekordéru patří jeden disk SATA 3,5″ (až 16 TB), který u zboží zvolíte jako příplatek: 1, 2, 4 nebo 8 TB. Tabulka ukazuje orientační délku nepřetržitého záznamu (výpočet: 1 Mbit/s ≈ 10,8 GB za den, využitelných 90 % kapacity).

U šesti kamer doporučujeme 4 TB (při 4 Mbit/s na kameru ≈ 14 dní), pro delší archiv 8 TB (≈ 28 dní). Záznam jen při pohybu nebo události dobu archivace výrazně prodlouží.

Kamera HICO X4D-M6S: mini PTZ se zoomem 5x

Každá kamera v setu je HICO X4D-M6S – venkovní mini PTZ IP kamera v plně kovové kopuli o průměru 118 mm s krytím IP66. Motor ji otáčí v rozsahu 0–280° a naklání 0–90°, motorizovaný objektiv 2,8–13,5 mm se přibližuje (optický zoom 5x) a zaostřuje podle povelu, záznam běží v rozlišení 6 Mpx při 20 snímcích za sekundu v kodeku H.265. Úhel záběru je přibližně 86° na nejširším záběru a 22° na největším přiblížení (výpočet ze snímače): na vzdálenost 10 m to znamená šířku scény asi 18 m, resp. 4 m. Za šera pomáhají 2 IR LED s dosahem až 40 m a 2 bílé LED; kamera má mikrofon a reproduktor, slot na kartu SD až 256 GB a AI detekci člověka a vozidel.

Šipky na fotografii ukazují rozsah otáčení 280° a náklonu 90°.

Ukázka záběru kamery řady PS9 podle výrobce: video bez zvuku ukazuje obraz při pevném záběru a při oddálení zoomu.

Podrobnosti o kameře najdete na její kartě HICO X4D-M6S.

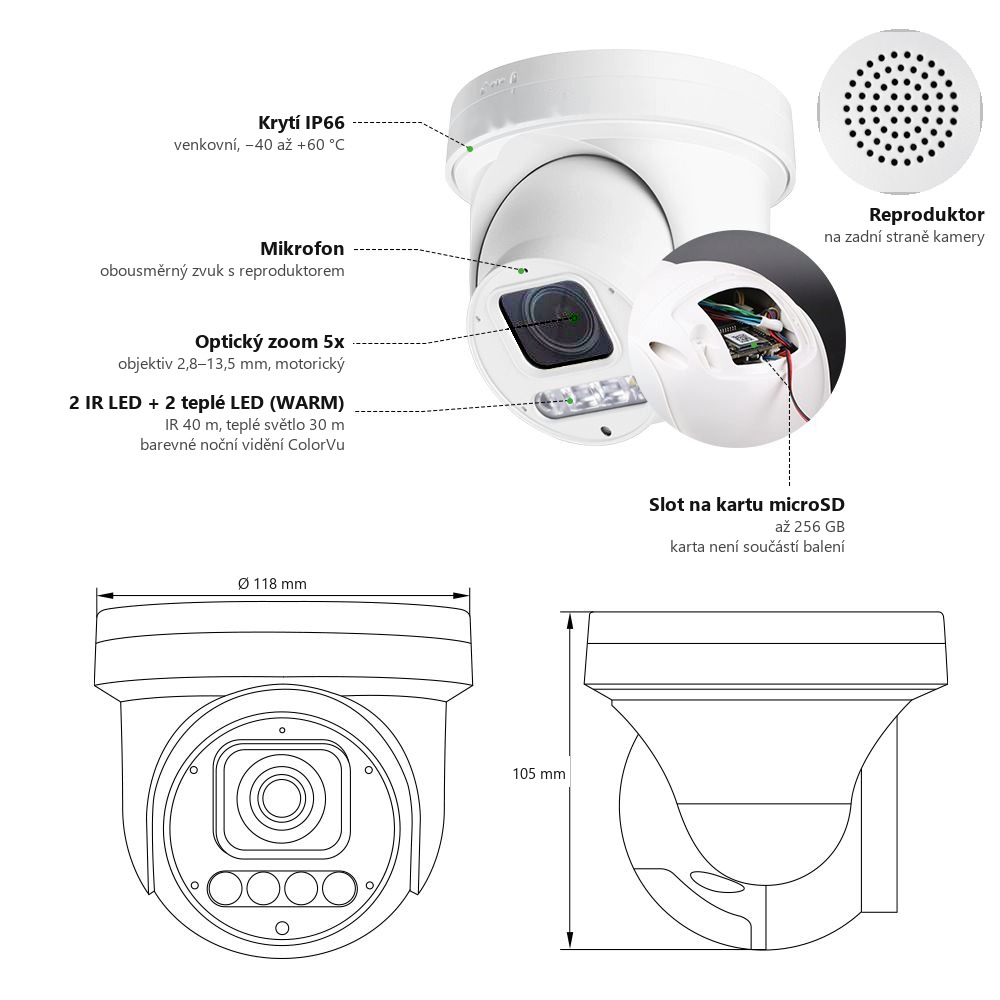

Na obrázku jsou vyznačené funkce každé kamery setu: vestavěný mikrofon a reproduktor pro obousměrný zvuk, 2 IR LED s dosahem až 40 m, 2 LED s teplým světlem (WARM) s dosahem až 30 m pro barevné noční vidění ColorVu a slot na kartu microSD až 256 GB (karta není součástí balení).

Výbava a chytré funkce kamer v setu

Živé vysílání na YouTube přes RTMP. Každá kamera setu posílá obraz protokolem RTMP přímo na YouTube, Facebook Live nebo Twitch, případně na streamovací služby a servery Wowza, Dacast či Ant Media. Pro vás to znamená: přímý přenos ze stavby, farmy nebo vyhlídky spustíte bez počítače a bez dalšího serveru – stačí zadat adresu a klíč streamu v nastavení RTMP.

AI detekce člověka a vozidel. Vestavěná analýza rozliší postavu člověka a vozidlo od ostatního pohybu v záběru. Pro vás to znamená méně planých upozornění od stromů nebo stínů.

Chytré funkce pro firmy a provozy. Detekce nepřítomnosti (off-duty) hlídá, zda je obsazené pracoviště nebo vrátnice, počítání osob ukáže provoz u vchodu, elektronický plot a překročení čáry hlídají hranici pozemku nebo vjezd. Pro vás to znamená, že kamera neupozorňuje na všechno, ale jen na to, co si nastavíte.

Okamžitá upozornění. Při události pošle každá kamera setu e-mail, snímek na FTP nebo hlášení na alarmový server a může spustit záznam na kartu. O dění se tak dozvíte hned v mobilu, ne až při procházení záznamu.

Obousměrný zvuk. Mikrofon a reproduktor jsou přímo v kameře a potlačení ozvěny drží řeč srozumitelnou. Slyšíte, co se před kamerou děje, a přes aplikaci můžete promluvit – kurýrovi řeknete, kam má balík položit, nevítaného hosta oslovíte na dálku.

Otáčení 280° a náklon 90°. Motor kameru natočí rychlostí až 15°/s, při jemném ovládání od 0,01°/s, a po výpadku proudu se vrátí do uložené polohy. Jednou kamerou tak pohlídáte více směrů – vjezd, dvůr i vchod – a nemusíte kupovat několik pevných kamer.

Optický zoom 5x. Objektiv 2,8–13,5 mm se motoricky přiblíží na vzdálený detail a obraz zůstává ostrý v celém rozsahu. Na přehledovém záběru vidíte celý pozemek, po přiblížení rozeznáte detail osoby nebo vozidla dál od kamery.

Barevný obraz i za šera. Snímač SONY IMX335 zachytí barevný obraz už od 0,005 lx; v černobílém režimu se zapnutým přisvícením pracuje i v úplné tmě. Noční záběr kamery je jasnější než z běžného mobilu.

IR a teplé světlo. Dvě IR LED svítí do vzdálenosti až 40 m světlem, které lidské oko téměř nevidí, a dávají ostrý černobílý obraz; dvě LED s teplým světlem (WARM) do 30 m umožní barevné noční vidění ColorVu. V noci tak rozlišíte barvu oblečení nebo auta, a když chcete svítit nenápadně, zůstanete u IR.

Záznam tam, kde se vám to hodí. Do kamery vložíte kartu microSD až 256 GB (karta není součástí balení) a záznam přehrajete přímo z ní; dál můžete nahrávat do rekordéru s pevným diskem nebo na síťové úložiště NFS / NAS, snímky jdou na FTP. Komprese H.265+ ušetří místo, takže se na disk vejde delší historie.

ONVIF, RTSP a další protokoly. Každá kamera setu podporuje ONVIF (Profile S), RTSP, HTTP, DHCP, NTP a P2P. Připojíte ji k rekordéru ZONEWAY i k rekordérům a videosoftwaru jiných výrobců s ONVIF, nejste tedy vázáni na jednu značku.

Napájení PoE. Každá kamera setu se napájí po síťovém kabelu z PoE switche, který je součástí setu, případně adaptérem 12 V DC; odběr je nejvýše 12 W. Jedním kabelem přivedete napájení i data, bez zásuvky u kamery.

Krytí IP66 a kovové pouzdro. Plně kovová kopule odolá dešti, mlze i prachu, má ochranu proti přepětí a pracuje od −40 do +60 °C. Kameru můžete namontovat na fasádu, pod okap i na nekrytý sloup.

Promyšlená konstrukce. Držák na zeď je nastavitelný ve 3 osách, kabel je stíněný a kroucený proti rušení, mikrofon a reproduktor jsou umístěné tak, aby byly dobře slyšet. Montáž zvládnete rychle a kameru srovnáte i na šikmé ploše; kopule má průměr 118 mm a výšku 105 mm.

Co najdete v balení každé kamery. Kamera, uživatelský návod, držák na zeď, výstražná samolepka, sáček se šrouby a vodotěsná krytka konektoru – vše v krabici s ochrannou podložkou. K montáži stačí doplnit síťový kabel, případně kartu microSD.

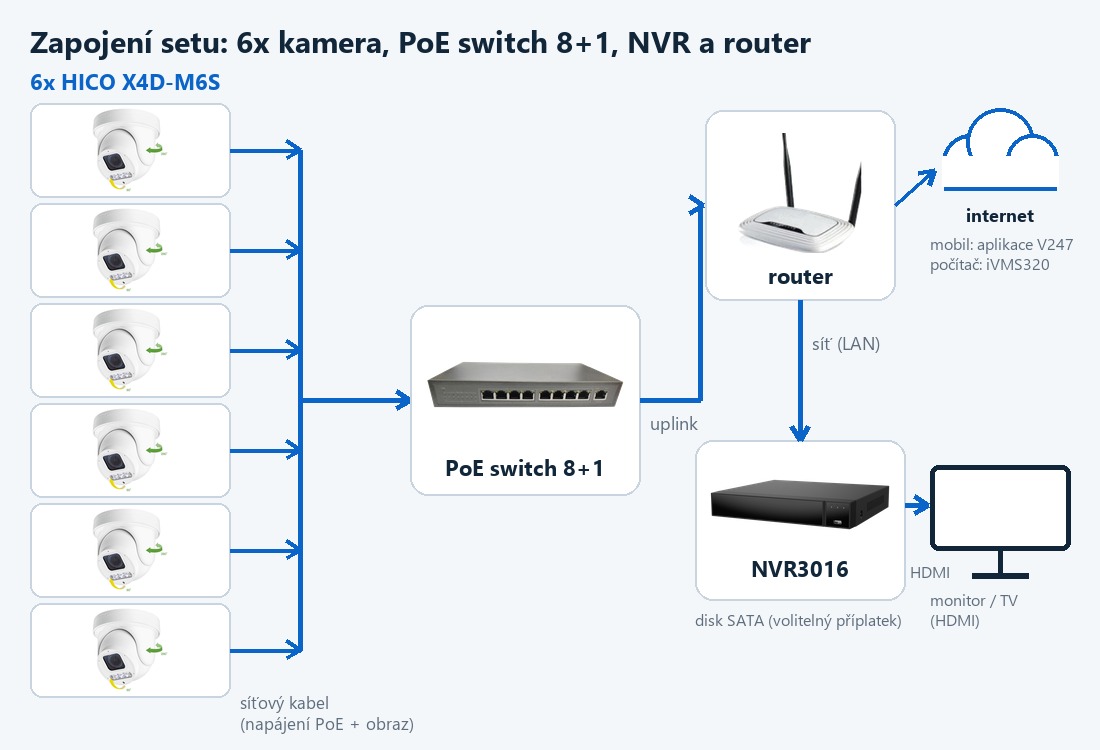

Zapojení a uvedení kamerového setu do provozu

1. Kamery upevněte na konzoly (součást balení každé kamery) a ke každé protáhněte vlastní síťový kabel; zapojte jej do jednoho PoE portu switche – napájení i obraz jdou po stejném kabelu.
2. Uplink switche (devátý port, bez PoE) propojte s routerem a do routeru zapojte i rekordér NVR3016.
3. Do rekordéru vložte disk SATA a připojte monitor nebo televizi přes HDMI.
4. Zapněte switch a rekordér; v menu rekordéru (česky) nastavte heslo, čas a disk.
5. Kamerám ponechte adresu přidělenou routerem (DHCP) nebo jim zadejte vlastní IP adresy, a přidejte je do rekordéru v jeho menu (kamery podporují ONVIF, port kamery 8899).
6. Ve webovém rozhraní každé kamery nastavte jazyk (čeština na přihlašovací stránce) a středoevropský čas, změňte heslo a v panelu PTZ uložte předvolby polohy.
7. Pro dohled na dálku načtěte QR kód z menu rekordéru v aplikaci V247.

Jak set rozšířit

Switch 8+1 nechává dva PoE porty volné s rezervou nejméně 38 W v PoE rozpočtu, takže přidáte další dvě kamery. Rekordér má 10 volných kanálů; pro víc než osm kamer přidejte druhý PoE switch.

Který set vybrat: 2, 4, 6 nebo 8 kamer

Kamerové sety této řady nabízejí čtyři velikosti se stejnými kamerami a rekordérem; liší se počtem kamer a switchem. Přehled usnadní volbu (aktuální set je zvýrazněn).

Hledáte kamery s nižším rozlišením? Starší sety s 5Mpx kamerami najdete v kategorii Sety bezpečnostních kamer.

Související zboží

Samotná kamera: HICO X4D-M6S (mini PTZ, 6 Mpx, zoom 5x). Komponenty setu: ZONEWAY NVR3016 a PoE switch ZONEWAY 8+1. Širší výběr najdete v kategoriích PoE IP kamery, venkovní IP kamery a síťové rekordéry NVR. Do kamer se hodí karta microSD 128 GB, další doplňky najdete mezi příslušenstvím pro IP kamery.

Časté dotazy

Co v setu chybí a je potřeba dokoupit?
Pevný disk SATA do rekordéru (zvolíte jako příplatek u zboží), síťové kabely od switche ke kamerám a monitor nebo televizi s HDMI vstupem.

Zvládne switch napájet všechny kamery?
Ano. Každá kamera odebírá nejvýše 12 W, switch dodává až 15,4 W na port.

Dá se kamerami otáčet přímo z rekordéru?
Otáčení, náklon, zoom a předvolby polohy nastavíte v panelu PTZ ve webovém rozhraní kamery. Ovládání z menu rekordéru záleží na podpoře příkazů PTZ přes ONVIF v obou zařízeních; záznam, přehrávání a živý obraz všech kamer zajišťuje rekordér.

Mohu později přidat další kameru?
Ano, dva PoE porty switche jsou volné a rekordér má 10 volných kanálů; dál přidáte druhý switch.

Musím mít veřejnou IP adresu?
Nemusíte. Dálkový přístup zajišťuje P2P: v aplikaci V247 stačí načíst QR kód z menu rekordéru.

Co když vypadne internet?
Rekordér dál nahrává na disk v místní síti. Internet potřebujete jen pro sledování a ovládání na dálku.

Dá se k rekordéru připojit i kamera jiné značky?
Rekordér NVR3016 podporuje ONVIF (Profile S, G, T, M), proto do něj lze přidat i kamery jiných výrobců s podporou ONVIF; podrobnosti závisejí na konkrétní kameře.

Obsah zpracoval Ing. Václav Turek, technik.
