RFID karty, čipy a další identifikátory

Jaký RFID čip vybrat ke čtečce nebo klávesnici

Vybírejte podle čtečky: RFID čip musí odpovídat její frekvenci i rodině čipů. RFID čip 125 kHz (EM) patří do čteček a klávesnic označených EM nebo 125 kHz, do čteček MIFARE patří čip na 13,56 MHz. Vzhledově stejné přívěsky se mohou uvnitř zásadně lišit, proto se neřiďte tvarem ani barvou, ale označením čipu u produktu.

• EM 125 kHz (EM4100/TK4100, EM4102, EM4200) – pro čtečky a klávesnice označené EM nebo 125 kHz, například autonomní klávesnici Sebury W1-B. Se čtečkou MIFARE nefungují.

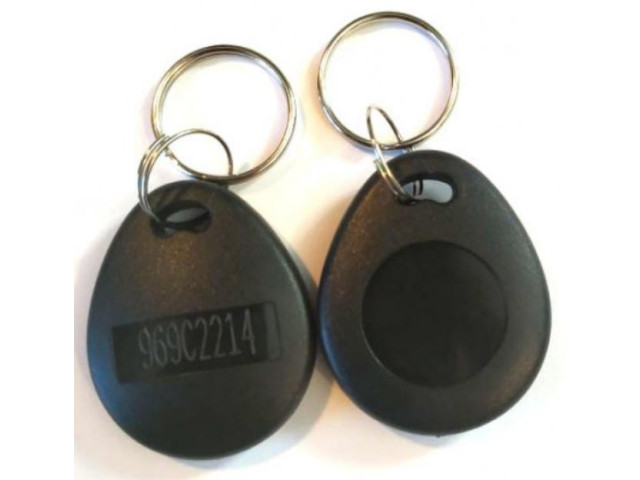

• MIFARE 13,56 MHz (Classic 1K a 4K, DESFire EV1 a EV3) – pro čtečky MIFARE. Shodná frekvence nestačí, Classic a DESFire jsou odlišné rodiny čipů. Většina našich MIFARE čteček přečte sériové číslo (UID) čipů Classic, Plus, DESFire i Ultralight; práci s pamětí a šifrováním ověřte u konkrétní čtečky.
• HID 125 kHz – karta HID ve formátu Wiegand 26 potřebuje čtečku s podporou HID, například autonomní čtečku Sebury W2-A (EM/HID).

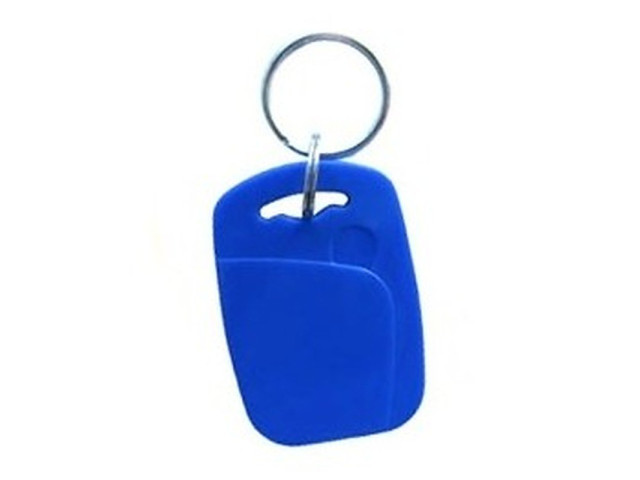

• Hybridní EM + MIFARE – dva samostatné čipy v jednom médiu. Každá čtečka načte jen svou část a oprávnění se v obou systémech spravují zvlášť.

Příklad z praxe: systémové čtečky Sebury R2 EM/HID a Sebury R2-M mají stejné pouzdro, první ale čte jen karty 125 kHz a druhá jen MIFARE na 13,56 MHz. Pro obě technologie u jednoho vstupu zvolte dvoufrekvenční zařízení, například klávesnici Sebury sTouch2 nebo biometrickou čtečku Sebury sPress2 (EM/HID/MIFARE).

Srovnání technologií EM, MIFARE a hybrid

Který čip pro jaké použití

Co je RFID a jak funguje RFID čip

RFID (radiofrekvenční identifikace) je bezkontaktní způsob, jak rozpoznat osobu nebo předmět. RFID čip tvoří drobný čip s anténou, uzavřený v přívěsku, kartě, samolepce nebo náramku. Nemá baterii: energii získá z elektromagnetického pole čtečky a po přiložení jí předá své identifikační číslo. O přístupu pak rozhoduje čtečka nebo připojená řídicí jednotka.

Tvary a provedení RFID čipů

Přívěsky a klíčenky – čipy na dveře

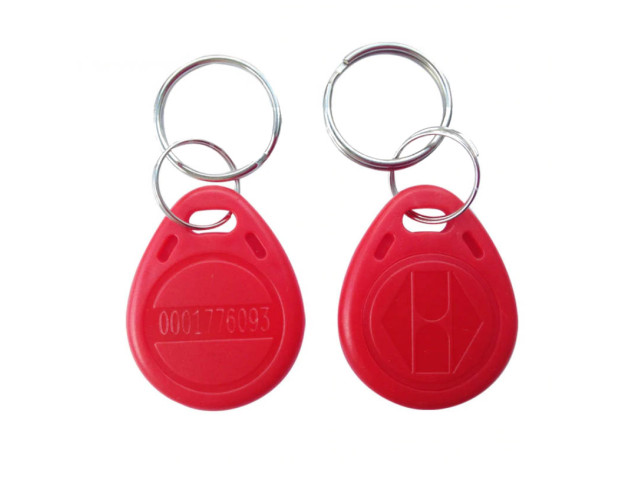

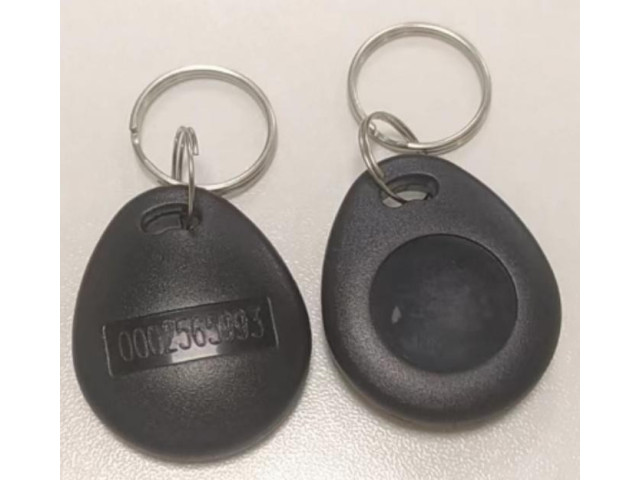

Nejčastější čip na dveře má tvar přívěsku. Kapkovité pouzdro z ABS měří 43,7 × 30,5 × 5,3 mm, přívěsky EM mají na těle identifikační číslo. Šest barev pomůže rozlišit skupiny uživatelů, odolnější SEBURY TAG8 má plně zalité tělo (černé provedení se prodává od 50 kusů). Stejný tvar existuje i v provedení MIFARE Classic 1K, Classic 4K a jako hybrid EM + MIFARE. Některé barvy se prodávají jen po celých baleních od 100 kusů, zakázkovou barvu dodáme od 500 kusů (TAG2 na zakázku, asi 10 pracovních dnů).

RFID karty

RFID karty se používají jako přístupové karty, firemní průkazy i docházkové karty. Standardní rozměr je 86 × 54 mm, tenká má 0,8 mm, silná karta 1,8 mm. Dlouhodosahová karta SEBURY L-BEC-01 s čipem EM4200 dosáhne s kompatibilní čtečkou přibližně 80–100 cm, hodí se proto pro vjezdy a parkoviště. Hybridní karty EM + UHF a MIFARE + UHF nahradí dvě samostatná média tam, kde se používají oba systémy.

RFID samolepky a nálepky

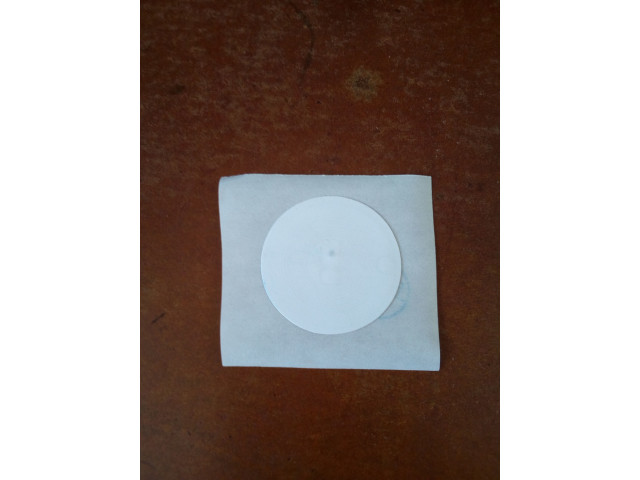

RFID samolepka se hodí tam, kde je přívěsek nebo karta nepraktická. Kulaté MIFARE samolepky o průměru 20 mm a 35 mm (tloušťka asi 0,5 mm) patří do interiéru na nekovový podklad. Plastové samolepky QB-30E (EM) a QB-30M (MIFARE) mají průměr asi 30 mm, tloušťku asi 0,8 mm, oboustrannou pásku 3M a krytí IP66, hodí se i ven. Kov a baterie v okolí mohou čtecí vzdálenost zkrátit, proto dosah vyzkoušejte přímo na podkladu a se svou čtečkou.

RFID náramky

Silikonový RFID náramek zůstává na ruce, takže uživatel nehledá kartu. Používá se ve fitness, wellness, bazénech, kempech, hotelech i při evidenci docházky. K dispozici je náramek EM 125 kHz (voděodolný bez uvedeného stupně IP; jiné barvy na objednávku od 100 kusů) i náramek MIFARE Classic 1K.

Hřebíkové tagy a UHF karty

Hřebíkový RFID tag s čipem TK4100 (EM 125 kHz) o průměru 6 mm a s krytím IP67 (N2 6 × 40 mm, NT401 6 × 35 mm) se zapouští do předvrtaného otvoru ve dřevě, v paletách nebo u kontrolních bodů obchůzek; čtecí vzdálenost je do cca 50 mm. UHF karty (C-UHF v pásmu 860–920 MHz) slouží k identifikaci vozidel s UHF čtečkou, včetně držáku karty na čelní sklo.

Potisk a číslování karet

Karty SEBURY BEC-02 mají na zadní straně vytištěné identifikační číslo, takže je snadno přiřadíte konkrétnímu uživateli. Karty určené pro potisk (BEC-01 bez čísla, BEC-01INK pro inkoustovou tiskárnu v balení po 200 kusech, MIFARE Classic 1K, DESFire EV3 i hybridní) mají čistý povrch pro vlastní grafiku nebo firemní údaje z kompatibilní tiskárny plastových karet. Tiskovou technologii doporučujeme nejdřív ověřit na vzorku.

Sady pro montážní firmy, SVJ a správce objektů

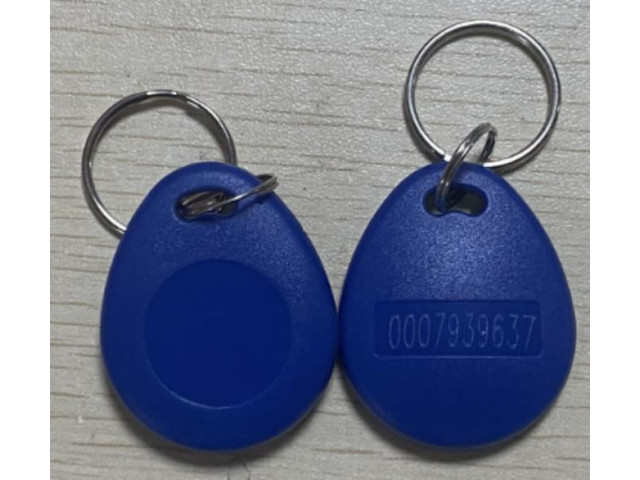

Pro vybavení celé budovy se vyplatí sady: 100 odolných černých přívěsků EM 125 kHz, 100 přívěsků MIFARE Classic 1K, 100 hybridních přívěsků EM + MIFARE nebo balení 200 karet EM, MIFARE, hybridních i DESFire EV3. Modrý přívěsek SEBURY TAG2 (k dostání i v sadě 100 kusů) prodáváme déle než 10 let a dlouhodobě ho nakupujeme od stejného dodavatele. Podle naší evidence jsme prodali přes 260 000 kusů přívěsků TAG2 ve všech barvách a evidujeme jen 12 vadných. Stálým odběratelům, tedy i montážním firmám, poskytujeme velkoobchodní slevy, podmínky najdete na stránce Velkoobchod.

• Před hromadnou registrací vyzkoušejte jeden kus na konkrétní čtečce a ověřte formát čísla v řídicím systému.
• Čísla čipů EM 125 kHz převedete do počítače USB čtečkou ZONEWAY R40DB, která po přiložení čipu vypíše jeho číslo třeba do tabulky v Excelu.
• Velkým firmám a státním institucím můžeme po předchozí domluvě zaslat 1–2 kusy zdarma k otestování kompatibility. Pro větší firemní odběry a pro státní či neziskové organizace připravíme individuální cenovou nabídku.

RFID dosah: jak daleko čip přečte

RFID dosah u běžných přístupových čteček je 2 až 7 cm, čip se ke čtečce přikládá. Skutečná vzdálenost závisí na čtečce, natočení čipu, podkladu a kovu v okolí, proto ji před registrací sady 100 kusů vyzkoušejte na jednom čipu.

Kov pod čipem a poblíž čtečky čtecí vzdálenost zkracuje, proto samolepku QB-30 na kovový podklad vždy vyzkoušejte. Pro vrata a vjezd nestačí přívěsek s dosahem v centimetrech, volí se karta L-BEC-01 (80 až 100 cm) nebo UHF karta C-UHF s UHF čtečkou.

RFID klíčenka, RFID chip a RFID tag: pojmy v nabídce

RFID klíčenka je přívěsek na klíče s čipem uvnitř kapkovitého pouzdra 43,7 × 30,5 × 5,3 mm. Přívěsky EM se vyrábějí v šesti barvách, odolnější SEBURY TAG8 je plně zalitý. Nejčastější je klíčenka s čipem EM 125 kHz, vyrábí se i s čipem MIFARE 13,56 MHz a jako hybrid EM + MIFARE, vybírejte podle čtečky. Anglické výrazy RFID chip a RFID tag označují stejný pasivní čip bez baterie, podle tvaru se mu v češtině říká čip, přívěsek, karta, samolepka nebo hřebíkový tag. Pro vybavení domu klíčenkami jsou v nabídce sady 100 modrých přívěsků EM.

Odolnost a krytí IP

RFID čipy jsou pasivní, bez baterie a bez údržby. Většina přívěsků a karet má deklarovaný provozní rozsah −40 až +85 °C; u některých modelů je užší, například u hřebíkového tagu NT401 −20 až +60 °C a u karty MIFARE C23 −30 až +65 °C. Ven a do vlhka volte samolepky QB-30 s krytím IP66 nebo hřebíkové tagy s krytím IP67. U náramků stupeň krytí uveden není, s dlouhodobým ponořením proto nepočítejte. Kov v blízkosti čipu může zkrátit čtecí vzdálenost, montáž na kov proto vždy předem vyzkoušejte.

Čtečky, klávesnice a zámky k RFID čipům

Čip je jen klíč, otevírá až celý systém. V kategorii přístupové systémy, klávesnice a biometrické čtečky najdete čtečky čipů a autonomní kódové klávesnice s vlastní pamětí uživatelů a relé pro zámek i systémové čtečky, které posílají číslo čipu přes Wiegand do přístupové řídicí jednotky. Podporovanou technologii (EM, HID, MIFARE) najdete v názvu nebo v parametrech každé čtečky.

Zámek na čip pak tvoří čtečka, řídicí jednotka a elektrický nebo magnetický zámek (ke čtečce se podle potřeby přidává odchodové tlačítko a napájecí zdroj). Dveře bez elektrického zámku lze vybavit elektronickou klikou s RFID. Vybrané chytré přístupové systémy nabízejí i mobilní aplikaci, ochranné stříšky a další drobnosti jsou v příslušenství ACS/EKV. Celý přehled najdete v nadřazené kategorii ACS – elektronické přístupové systémy a řídicí jednotky, čtečky a klávesnice jsou převážně značky SEBURY a ZONEWAY.

Časté otázky

Jaký je rozdíl mezi RFID čipem a RFID kartou?

Technologie je stejná, liší se jen tvar. Přívěsek na klíče je odolný a stále po ruce, karta formátu 86 × 54 mm se vejde do peněženky a dá se potisknout. V jednom systému můžete používat obojí, pokud mají stejnou technologii.

Bude čip MIFARE fungovat ve čtečce 125 kHz?

Ne. Čtečka 125 kHz čte jen čipy této frekvence (EM, u podporovaných modelů i HID), čtečka MIFARE jen čipy 13,56 MHz. Pokud v objektu používáte oba typy čteček, zvolte hybridní čip EM + MIFARE nebo dvoufrekvenční čtečku.

Jaký čip vybrat ke čtečce nebo klávesnici SEBURY?

Řiďte se označením modelu. Verze EM, například klávesnice SEBURY K2 EM nebo W1-B, potřebují čipy EM 125 kHz, verze MIFARE, například čtečka R2-M, čipy MIFARE 13,56 MHz. U modelů označených IC/CPU ověřte podporovaný typ čipu v parametrech. Dvoufrekvenční klávesnice sTouch2 a sKey2 přečtou EM/HID i MIFARE.

Jaký je rozdíl mezi MIFARE Classic a DESFire?

Obě rodiny pracují na 13,56 MHz, ale nejsou zaměnitelné. Classic 1K a 4K mají paměť chráněnou sektorovými klíči, DESFire EV1 a EV3 podporují šifrování AES a 3DES, více aplikací a oddělená přístupová práva. Čtečka musí DESFire výslovně podporovat a systém musí být pro DESFire nastaven.

Jak daleko čtečka RFID čip přečte?

U běžných přístupových čteček jde o několik centimetrů, například klávesnice Sebury sTouch2 uvádí pro EM do 5 cm a pro MIFARE obvykle do 2 cm. Dlouhodosahová karta L-BEC-01 dosáhne s kompatibilní čtečkou přibližně 80–100 cm a UHF čtečky pro vjezdy čtou na několik metrů. Skutečný dosah ovlivňuje čtečka, natočení čipu i kov v okolí.

Jak se čip přidá do systému?

Čip se zaregistruje ve čtečce, klávesnici nebo řídicí jednotce, přesný postup je v návodu k zařízení. Číslo čipu EM 125 kHz si můžete předem načíst USB čtečkou R40DB a zadat ho do software. Před hromadnou registrací vyzkoušejte jeden kus.

Lze RFID čip nalepit na telefon?

Ano, samolepky QB-30 jsou tenké (asi 0,8 mm) a podle popisu produktu je lze umístit například na mobilní telefon. Kovové součásti a baterie mohou čtecí vzdálenost zkrátit, proto dosah vyzkoušejte se svou čtečkou.

Prodáváte čipy po kusech, nebo jen po stovkách?

Většinu přívěsků a karet koupíte po jednom kuse, pro budovy jsou připravené sady po 100 a 200 kusech. U některých provedení platí minimum, například černý odolný přívěsek EM od 50 kusů, jiné barvy náramků od 100 kusů a zakázková barva přívěsku od 500 kusů; vždy je uvedeno na kartě produktu.

Co znamená RFID 125kHz a 13,56 MHz?

Jde o pracovní frekvenci čipu a čtečky. RFID 125kHz používají čipy EM (a HID), na 13,56 MHz pracují čipy MIFARE Classic a DESFire. Čip i čtečka musí mít stejnou frekvenci a podporovat stejnou rodinu čipů.

Potřebuje RFID čip baterii?

Ne. Přívěsky, karty, samolepky, náramky i tagy v této kategorii jsou pasivní a energii získávají z pole čtečky, takže je není třeba nabíjet.

Jaký je dosah RFID klíčenky?

Klíčenka EM 125 kHz se čte do 5 cm (údaj klávesnice sTouch2), klíčenka MIFARE obvykle do 2 cm. Čtení z vozidla vyžaduje kartu L-BEC-01 (80 až 100 cm) nebo UHF.

Co je RFID chip a v čem se liší od RFID tagu?

V katalogu jde o totéž, pasivní čip s anténou bez baterie. RFID chip se obvykle říká čipu v přívěsku nebo kartě, RFID tag štítku, nálepce nebo hřebíku, například N2 o rozměrech 6 × 40 mm s krytím IP67.

Čtečka RFID čipů: jak vybrat podle toho, co má dělat

Čtečky RFID se liší úkolem, ne jen značkou, proto čtečku čipů vybírejte podle úkolu: autonomní čtečka otevře dveře bez řídicí jednotky, systémová čtečka posílá číslo čipu do přístupového systému a USB čtečka ho přenese do počítače.

Čtečka čip nepřečte: na co se podívat

• Shoda frekvence a rodiny: čip EM nebo HID patří do čtečky 125 kHz, MIFARE do čtečky 13,56 MHz. Classic a DESFire nejsou zaměnitelné.
• Podklad a poloha: kov pod čipem nebo za čtečkou zkracuje čtecí vzdálenost, čip nebo RFID tag přikládejte plochou a vyzkoušejte jeden kus před registrací celé sady.
• Napájení: u systémových čteček musí řídicí jednotka dodat stabilních 12 V DC a mít společnou zem.

Jaké napájení potřebuje čtečka čipů?

Autonomní klávesnice W1-B přijímá 12 až 18 V AC nebo 12 až 24 V DC a v klidu odebírá nejvýše 35 mA. Systémová čtečka R2 pracuje s 12 V DC a odebírá nejvýše 30 mA, zámek se přes ni nenapájí a jeho odběr musí pokrýt samostatný zdroj.

Přečte jedna čtečka čipy EM i HID?

Ano, W2-A i R2 EM/HID čtou obě technologie na 125 kHz, klávesnice W1-B čte EM. Pro MIFARE na 13,56 MHz zvolte jinou čtečku, například R2-M, nebo dvoufrekvenční klávesnici sTouch2.

Jak připojit externí čtečku k autonomní klávesnici?

Přes vstup Wiegand 26: externí čtečka potřebuje společné napájení, zem a vodiče D0 a D1. Zámek, tlačítko a dveřní kontakt zůstávají zapojené na autonomní jednotce.

Specialista – elektrotechnik e-shopu Eletur.cz.
