Napájecí zdroje a UPS

Napájecí zdroj 12V pro přístupové systémy: 3 A, nebo zdroj 12V 5A

Zdroj 12V se dimenzuje podle součtu odběrů zámku, čtečky a dalších prvků, plus rezerva. V kategorii jsou zdroje SEBURY s výstupem 12 V DC / 3 A a 12 V / 5 A, zálohované modely s místem pro akumulátor 12 V / 7 Ah a malé konvertory, které z rozvodu 16 až 28 V vyrobí 12 V pro čtečky.

Přehled zdrojů a konvertorů

Jak spočítat zdroj 12V

Zdroj 12V 3A stačí pro jednu čtečku a malý zámek, zdroj 12V 5A pro čepové zámky a více prvků na jednom napájení. Napájecí zdroj pro elektrický zámek dimenzujte takto: sečtěte odběr zámku, čtečky nebo klávesnice a případného řídicího modulu z jejich karet a přidejte alespoň 30 % rezervy. Čepový zámek SEBURY SB-200A odebírá při vysunutí čepu 900 mA, v klidu 150 mA, a právě špičku musí zdroj unést. Vyjde-li součet nad asi 2,1 A (70 % z 3 A), zvolte zdroj 12V 5A. Na dlouhých kabelech počítejte s úbytkem napětí: zámek 12 V, který dostane jen 10 V, nemusí přidržet křídlo.

Záloha při výpadku sítě

Záložní zdroj pro zámek potřebujete tam, kde dveře nesmějí při výpadku sítě selhat. Zámek fail-safe, třeba magnetický, bez napětí odemkne. Aby dveře držely i při výpadku, použijte zálohovaný model BPS-04, BPS-08 nebo ACB-PS08A s akumulátorem. Bezúdržbový olověný akumulátor 12V 7Ah (VRLA AGM) měří 151 × 65 × 94 mm a váží asi 2,05 kg, v dodávce zdrojů není. Skutečná doba zálohy závisí na stavu baterie a součtu odběrů, výrobce ji pevným číslem neuvádí.

Rozvod 24 V a rušení

Jsou-li ve stavbě 24V větve, BPS-02 a PCB-504 z nich udělají 12 V pro čtečku bez dalšího síťového zdroje. Kde přístupový systém kazí rušení od silnoproudých spotřebičů, pomůže izolační člen ZONEWAY ACB-W106 (galvanické oddělení, 12 V / 500 mA). Připojení na síť 230 V smí provést jen osoba s elektrotechnickou kvalifikací při odpojeném napájení.

Časté otázky ke zdrojům 12V

Zvládne jeden zdroj 12V 5A dva zámky?

Ano, pokud součet špiček obou zámků, čteček a řídicí jednotky zůstane v mezích 5 A s rezervou. Zámky se nemusejí sepnout současně, ale dimenzujte pro nejhorší případ. Zdroj s relé, třeba BPS-08, zámek spíná přímo a odlehčí kontaktu přístupové jednotky. Zámky najdete v kategorii elektrické zámky.

Čím se liší zdroj 12 V od zdroje 13,5 V?

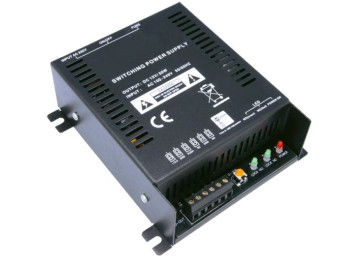

BPS-07-3 má výstup 13,5 V DC a LED ukazují napětí i stav zámku. Zámek i čtečka musí toto napětí snést, ověřte toleranci v jejich parametrech. Většina čteček a zámků v nabídce počítá s 12 V.

K čemu je nastavitelné zpoždění zdroje?

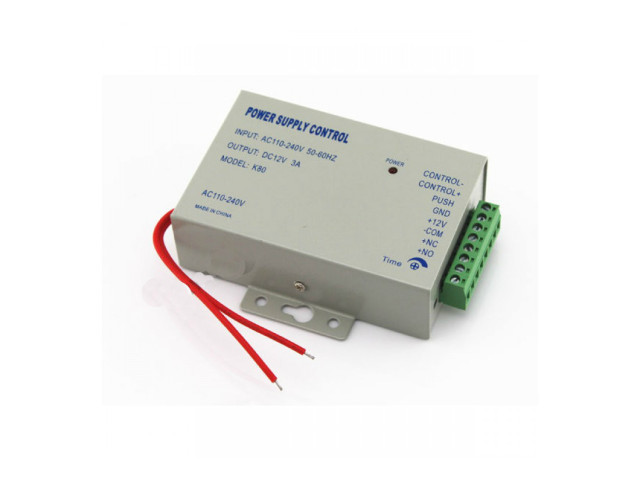

Určuje, jak dlouho zůstane zámek po povelu odemčený. U dveří, které se po průchodu zavírají pomalu nebo bez samozavírače, se doba hodí prodloužit. Modely BPS-01, BPS-04 a BPS-09 nastavují zpoždění v rozsahu 0 až 10 s, K80 až 15 s a BPS-07-3 až 30 s.

Jaké čtečky a klávesnice ke zdroji připojit?

Autonomní klávesnice, čtečky karet i biometrické čtečky z kategorie přístupové systémy, klávesnice a biometrické čtečky většinou pracují na 12 V DC. Odběr každého modelu je v jeho parametrech.
