GSM alarm a EZS: jak vybrat ústřednu a čidla, aby hlídala i bez internetu

Pro GSM alarm do chaty, garáže nebo objektu bez spolehlivého internetu volte ústřednu se SIM kartou. Poplach ohlásí voláním a SMS bez routeru. V bytě s dobrou Wi-Fi stačí Wi-Fi alarm s aplikací, nejuniverzálnější je ústředna, která umí obojí. K ústředně pak přiřadíte čidla pro elektronický zabezpečovací systém (EZS), například bezdrátová čidla alarmu, podle toho, co hlídáte: pohyb, otevření dveří, kouř, vodu nebo obvod pozemku. Níže procházím, jak čidla vybrat, kam je dát a co se při objednávce nejčastěji přehlédne.

Co si vybrat

GSM, Wi-Fi, nebo obojí

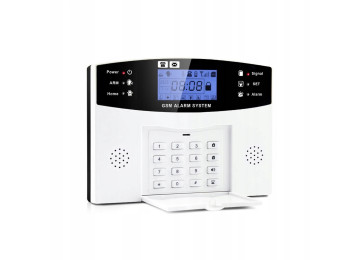

Rozdíl je v tom, co se stane při výpadku internetu. Wi-Fi alarm závisí na routeru a domácí síti, GSM alarm používá SIM kartu a poplach ohlásí volání a SMS i tehdy, když router nejede. Ústředna TW12 má GSM, Wi-Fi i 4G. Push zprávy a ovládání v aplikaci Tuya Smart jdou přes Wi-Fi, hlášení poplachu SIM kartou. Při výpadku proudu ji drží záložní baterie, podle údaje výrobce až 12 hodin. Ústředna hlídá až 99 bezdrátových a 7 drátových zón, při poplachu spustí sirénu 120 dB, pošle SMS a postupně obvolá uložená čísla. Volaný uslyší nahranou zprávu do 10 s, do které se hodí třeba adresa objektu. Číslo policie ani jiných bezpečnostních složek do ústředny nezadávejte bez jejich souhlasu.

Do ústředny patří aktivní SIM karta s hlasem a SMS a vypnutým PIN. Karta v balení není. Před montáží zkontrolujte na displeji sílu signálu, výrobce požaduje alespoň úroveň 3, a ústřednu dejte doprostřed objektu, mimo kovové skříně, spotřebiče a železobetonové stěny. Pokud přidáváte Wi-Fi čidla, ověřte, že na místě dosáhne Wi-Fi 2,4 GHz. GSM síť potřebuje na místě pokrytí; ověřte ho u operátora.

Bezdrátová, nebo drátová čidla

Bezdrátová čidla komunikují s ústřednou na frekvenci 433 MHz. U ústředny TW12 uvádí výrobce dosah čidel až 80 m ve volném prostoru, zdi a kov ho zkracují. Signál proto ověřte ještě před konečnou montáží. Pozor na kompatibilitu: shodná frekvence 433 MHz sama o sobě nestačí, ústředna a čidlo musí mluvit stejným protokolem. Čidla jako 0004, 0009 a ovladač 0049 jsou určena pro vybrané kompatibilní GSM alarmy, takže u jiné ústředny nejdřív ověřte, zda se čidlo naučí.

Drátové čidlo nespoléhá na rádio ani na baterii s omezenou výdrží, ale vyžaduje kabel. Drátové zóny ústředen pracují zpravidla jako smyčka NC: v klidu je zóna spojená, poplach vznikne rozpojením, tedy otevřením kontaktu, přerušením vodiče nebo odstraněním krytu (tamper). Více čidel na jedné zóně řadíte do série a nevyužité zóny přemostíte propojkou na společný vodič. Proto při výběru magnetického kontaktu sledujte výstup: ALF-MC04NC a ALF-MC03 jsou N.C., ALF-MC25 je N.O.

PIR čidlo: kam ho dát a co mu nejde

PIR čidlo je detektor pohybu, který vyhodnocuje změnu infračerveného záření při pohybu osoby. Montuje se zhruba 2 až 2,7 m nad podlahu a nesmí mířit na topení, klimatizaci, závěsy, sklo ani na přímé slunce. DG556B zachytí zhruba 10,6 × 10,6 m v úhlu 110° a při správné montáži ignoruje jedno zvíře do 10 kg. Stropní DG467 pokrývá při výšce 3,7 m plochu asi 11 × 6 m. Bezdrátové 0004 má dosah 8 až 12 m, běží na 9V baterii s orientační výdrží 6 až 9 měsíců a PET imunitu nemá. Venkovní pohybové čidlo E180 kombinuje PIR a mikrovlnu, pokrývá 12 × 12 m a ignoruje zvíře do 25 kg. PET imunita pomáhá, ale nenahrazuje správné umístění. Po montáži vždy projděte celý hlídaný prostor testem chůze.

Dveře, okna a vrata: magnetický kontakt

Kontakt tvoří čidlo a magnet. U zavřených dveří jsou těsně u sebe, při otevření se oddálí a vyvolají poplach. U dveřního kontaktu ústředny TW12 uvádí výrobce mezeru mezi čidlem a magnetem do 10 mm. Kovové kontakty ALF-MC04NC a ALF-MC25 mají pracovní vzdálenost kolem 5 až 7 cm a jsou konstruované i pro přejetí, hodí se na rolety, vrata a poklopy. Závrtný ALF-MC03 je skoro neviditelný v bílém rámu a snese mezeru do 18 mm. Bezdrátový 0009 ušetří kabel, ale potřebuje kompatibilní ústřednu.

Obvod pozemku: infrazávory

Infrazávora tvoří vysílač a přijímač s neviditelným paprskem; poplach vyvolá jeho přerušení. Uvedený dosah platí za ideálních podmínek. Mlha, déšť, sníh, vegetace, nečistoty na krytu nebo nepřesné zaměření ho zkracují. D20F má dosah až 10 m venku a 20 m uvnitř, D60F s dvojicí paprsků 60 m venku a 180 m uvnitř a DH250F se čtyřmi paprsky 250 m venku a 700 m uvnitř. Šestipaprsková BS-06M s dosahem 60 m má krytí IP65 a rozsah teplot −30 až +70 °C. U D60F a DH250F vzniká poplach při přerušení všech paprsků, což snižuje falešné poplachy od drobných předmětů. Infrazávora se dodává vždy jako pár, tedy vysílač i přijímač.

Kouř a voda

Jeden Wi-Fi detektor SD03 hlídá zhruba 20 m², patří na strop, houká sirénou 80 dB i bez internetu a nehlídá oxid uhelnatý. Bezdrátový 0010 s vlastní sirénou 85 dB a baterií v balení funguje i bez ústředny, drátový 0010A se napájí 12 až 40 V a hlásí poplach ústředně. Detektory snižují riziko pozdního zjištění požáru, ale nenahrazují požární prevenci ani zařízení, které vyžadují předpisy. Senzor ZW-WATER hlídá vodu pod pračkou, dřezem nebo bojlerem a běží na baterii CR123A, která není součástí dodávky.

Sirény a záložní napájení

Zvukový alarm zajišťuje venkovní strobo siréna 0077 s akustickou a světelnou částí, které lze ovládat samostatně, a s tamperem krytu proti sejmutí. Při alarmu odebírá až 1 600 mA, zdroj a výstup ústředny proto musí mít proudovou rezervu. Do sirény lze připojit akumulátor 12 V až 7 Ah, který v balení není. Hodí se bezúdržbový akumulátor VRLA AGM 12 V / 7 Ah o rozměrech 151 × 65 × 94 mm. Další příslušenství najdete v kategorii ostatní příslušenství k alarmům.

Co zákazníci nejčastěji zapomenou objednat

• SIM kartu s hlasem a SMS do GSM ústředny.
• Akumulátor do venkovní sirény a baterie do čidel (9V, CR2032, CR123A).
• Kabel pro drátové zóny a napájecí zdroj s rezervou.
• Čidla odpovídající protokolu ústředny, ne jen frekvenci 433 MHz.
• Siréna a případně dálkový ovladač pro rodinu.

Časté otázky

Jak funguje GSM alarm do chaty a jaký vybrat?

Ústředna se SIM kartou hlídá čidla a při poplachu zavolá a pošle SMS. Pro chatu bez internetu zvolte model s GSM, který je kompatibilní s čidly, jež chcete používat.

Jaká SIM karta a jak dlouho vydrží baterie?

Stačí karta s hlasem a SMS bez PIN. Záložní baterie ústředny TW12 drží podle výrobce až 12 hodin, bezdrátové PIR čidlo na 9V baterii orientačně 6 až 9 měsíců a kouřový detektor 0010 asi rok.

Jaké čidlo vybrat: PIR, magnetický kontakt, nebo kouřové?

Magnetický kontakt na vchod a okna, PIR uvnitř jako druhou vrstvu a detektor kouře do každé obytné části. Venku pomůže PIR s mikrovlnou nebo infrazávora.

Jak zapojit magnetický kontakt?

K drátové zóně ústředny se zapojuje jako smyčka NC. Mezi čidlem a magnetem dodržte mezeru podle typu kontaktu a po montáži zkuste otevřít a zavřít dveře.

Wi-Fi alarm, nebo GSM alarm při výpadku internetu?

Pro hlášení bez internetu je lepší GSM. Wi-Fi je výhodná pro aplikaci a push zprávy. Nejlepší je ústředna, která má obojí.

K čemu je GSM relé?

Relé HX-GO1 spíná výstup 3 A / 240 VAC na zavolání z autorizovaného čísla, takže otevírá bránu, vrata nebo garáž. Reaguje jen na až 99 autorizovaných čísel, ostatní ignoruje.

Kolik detektorů kouře do bytu?

Jeden detektor SD03 hlídá asi 20 m². V bytě nad touto plochou nebo v patrovém domě jich dejte víc.

Příbuzná témata: SMART elektronika – chytrá domácnost a čidla, senzory a detektory.

Obsah zpracoval Ing. Václav Turek, technik.
