Venkovní mini PTZ kamera, IP kamera 6 Mpx, 4x zoom, IP66 | HICO X4D-M6S

HICO X4D-M6S je venkovní mini PTZ kamera s rozlišením 6 Mpx a 4x optickým zoomem v plně kovové kopuli (průměr 118 mm) s krytím IP66. Pro montážní firmy a správce objektů je to IP kamera, která z jednoho místa dohlédne do více směrů: motor ji otáčí a naklání, objektiv 2,8–12 mm se přibližuje a zaostřuje podle povelu. K rekordéru se hlásí přes ONVIF, k mobilu přes aplikaci HiEasy. Napájení: PoE nebo 12 V DC (max. 12 W).

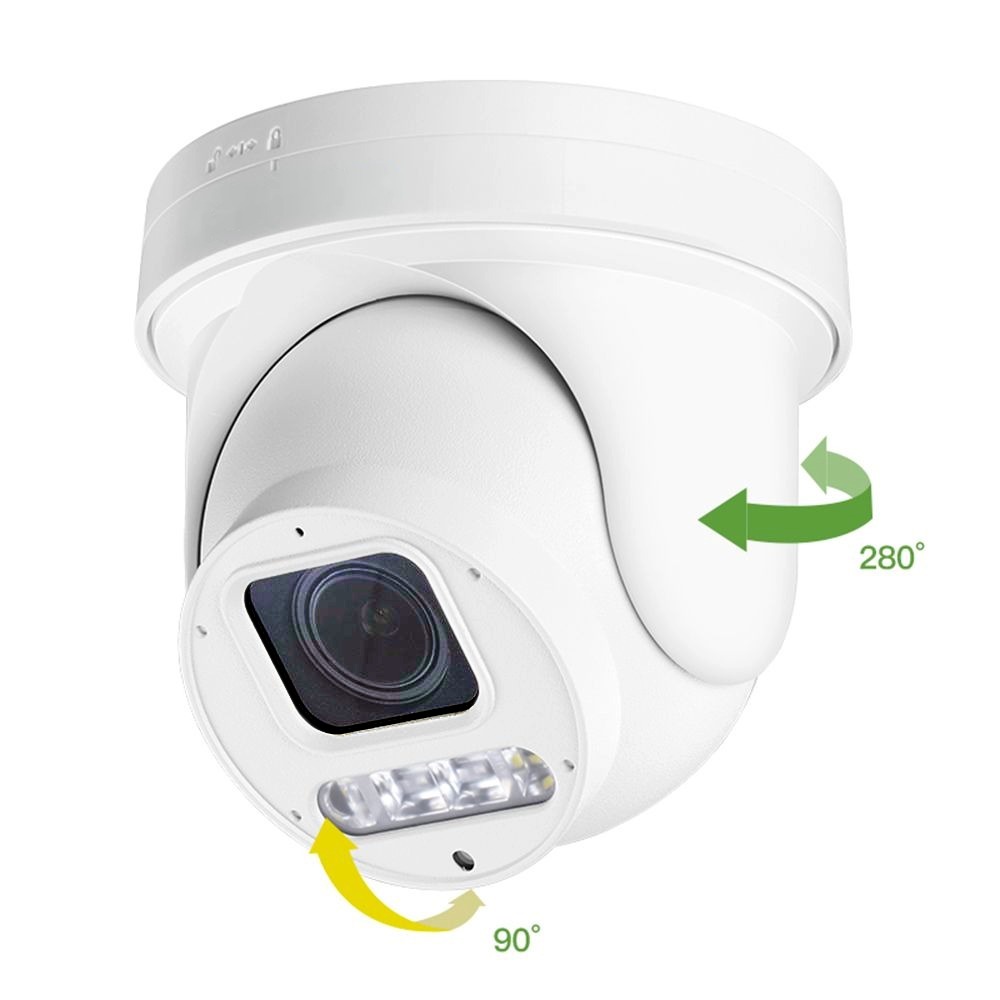

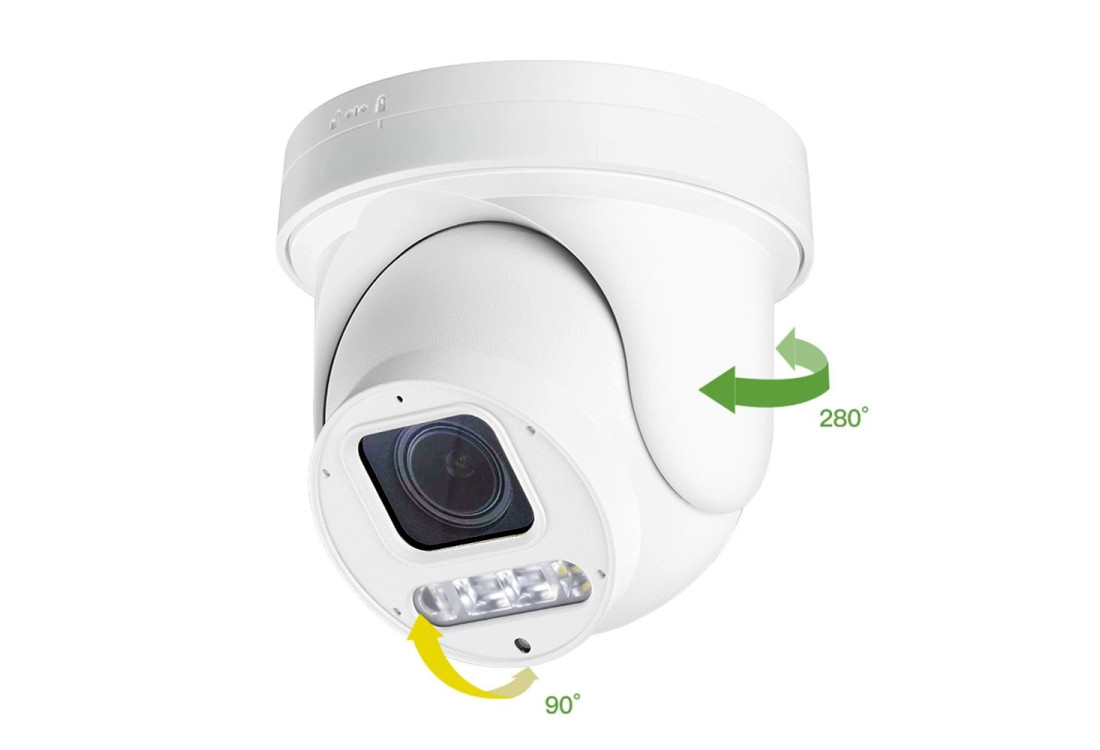

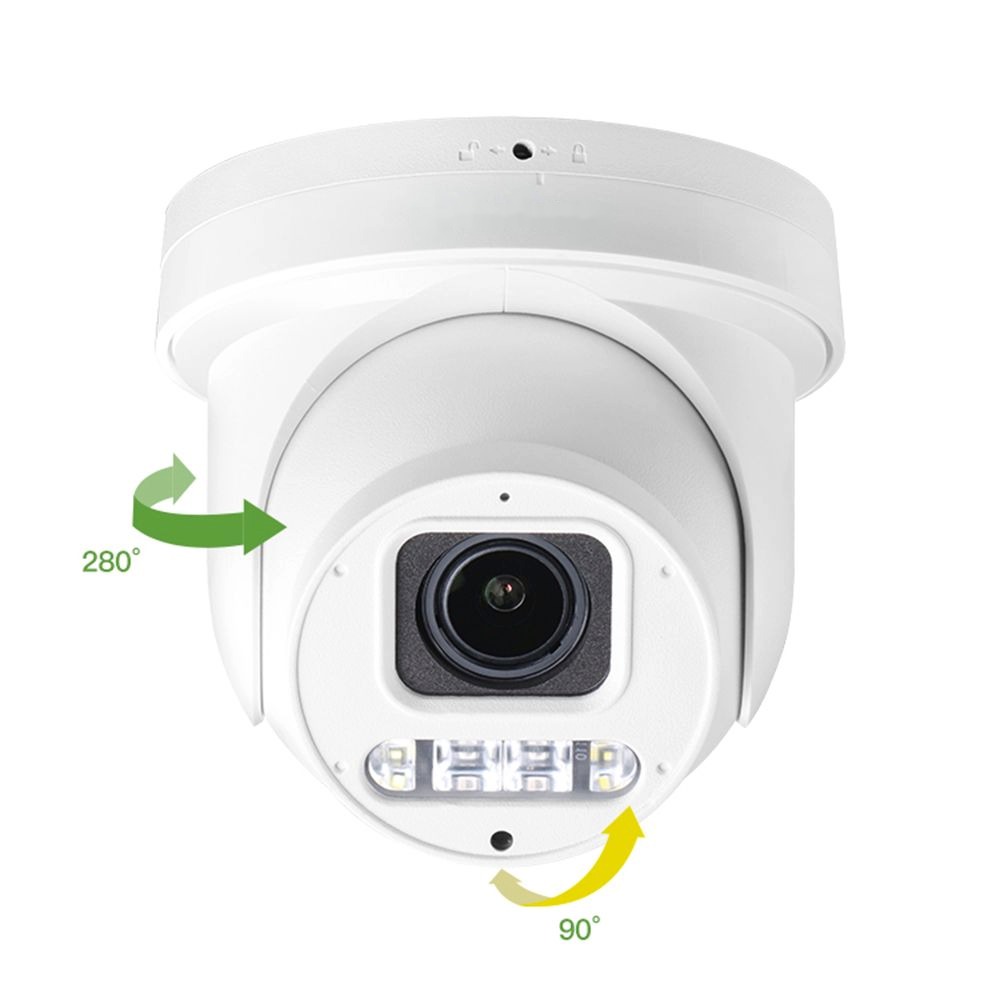

Šipky na fotografii ukazují rozsah otáčení 280° a náklonu 90°.

Rozlišení 6 Mpxzáznam 6M, 20 snímků/s, kodek H.265

Optický zoom 4xmotorizovaný objektiv 2,8–12 mm

Úhel záběru přibližně 86° až 24°vodorovně od 2,8 mm po 12 mm (výpočet)

Motorické PTZotáčení, náklon a zoom z panelu PTZ

Přepínání den / nocfiltr IR-CUT, režim v menu kamery

IR přisvícení2 IR LED, dosah až 40 m

Detekce člověkapravidla a oznámení v menu kamery

Mikrofon a reproduktorobousměrný zvuk

Karta SDslot až 256 GB

Krytí IP66kovové pouzdro

Aplikace HiEasydohled z telefonu, přidání přes QR kód

ONVIF a RTSPport ONVIF 8899, kompatibilita s rekordéry

NapájeníPoE nebo 12 V DC (max. 12 W)

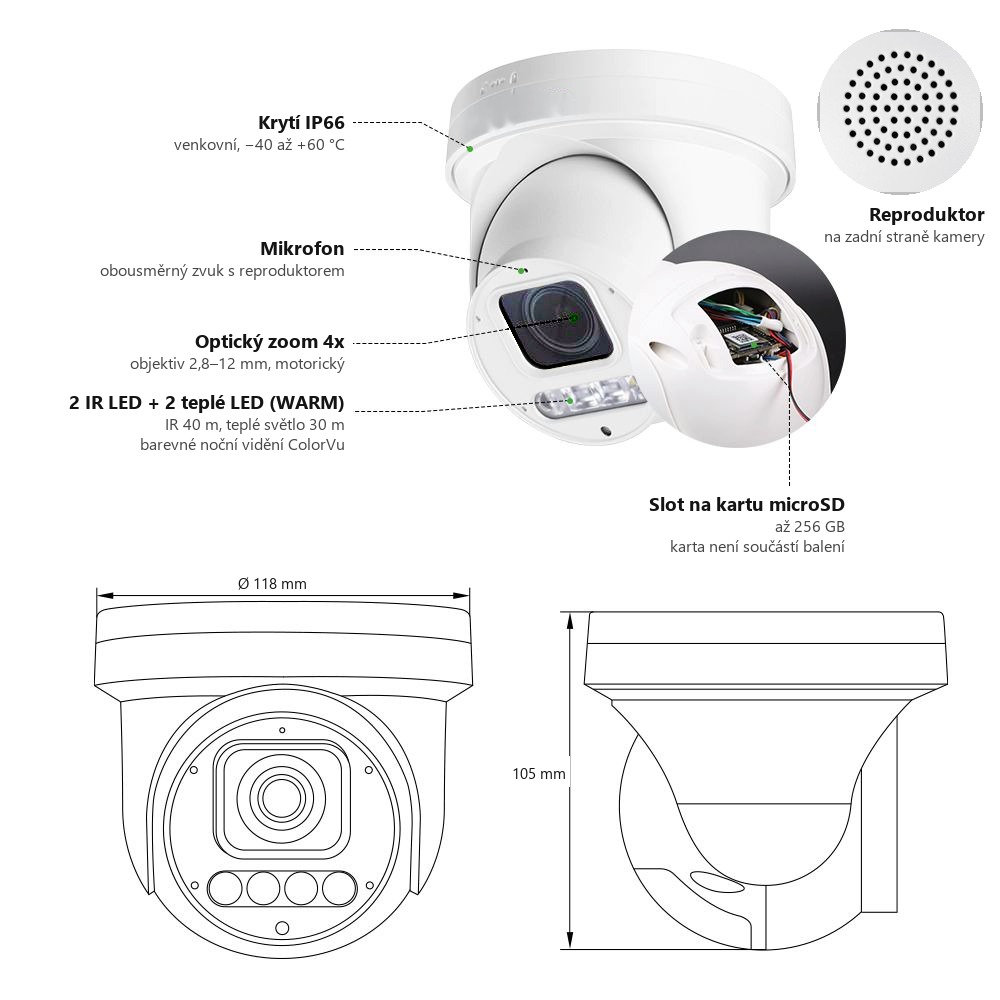

Na obrázku jsou vyznačené funkce kamery: vestavěný mikrofon a reproduktor pro obousměrný zvuk, 2 IR LED s dosahem až 40 m, 2 LED s teplým světlem (WARM) s dosahem až 30 m pro barevné noční vidění ColorVu a slot na kartu microSD až 256 GB (karta není součástí balení).

Výbava a chytré funkce kamery

Živé vysílání a protokoly: Kamera umí posílat živý obraz protokolem RTMP, například na YouTube, Twitch nebo Facebook Live. Podporuje také HTTP, RTSP, DHCP, NTP, ONVIF (Profile S) a P2P, takže se připojí k rekordérům a videosoftwaru s ONVIF i k aplikaci HiEasy.

Chytré funkce a upozornění: kromě AI detekce postavy člověka a vozidel nabízí kamera detekci nepřítomnosti (off-duty), počítání osob, elektronický plot a překročení čáry. Při události pošle upozornění push do aplikace HiEasy nebo e-mail, uloží snímek na FTP, spustí záznam na kartu microSD nebo předá hlášení na alarmový server.

Obousměrný zvuk: vestavěný mikrofon a reproduktor s potlačením ozvěny – přes aplikaci můžete poslouchat i mluvit s člověkem před kamerou.

Obraz ve dne i v noci: snímač SONY IMX335 s elektronickou závěrkou 1/25 až 1/100 000 s, WDR a HDR, BLC, HLC, 2D/3D redukce šumu a odmlžování. Režim den / noc se přepíná automaticky, ručně nebo podle plánu; otočení, zrcadlení, soukromé zóny, sytost, jas, kontrast, ostrost, zisk a vyvážení bílé nastavíte ve webovém prohlížeči nebo v klientském softwaru.

Kam se ukládá záznam: přímo do kamery na kartu microSD až 256 GB (karta není součástí balení), do rekordéru s pevným diskem, na síťové úložiště NFS / NAS, snímky na FTP, nebo do cloudu přes aplikaci HiEasy. Komprese H.265+, H.265 a H.264 šetří místo na disku.

Provedení a montáž: plně kovové pouzdro s krytím IP66 a ochranou proti přepětí od blesku, provoz od −40 do +60 °C při vlhkosti 0–95 % bez kondenzace, průměr 118 mm a výška 105 mm. Držák na zeď nastavitelný ve 3 osách je v balení, kabel kamery je stíněný.

Obsah balení: kamera, uživatelský návod, držák na zeď, výstražná samolepka, sáček se šrouby a vodotěsná krytka konektoru. Krabice měří 14,7 x 15 x 17 cm, kamera s balením váží 0,68 kg.

Kam mini PTZ kameru namontovat

Mini PTZ je kompromis mezi pevnou kamerou a velkou rychlou PTZ. Hodí se tam, kde jeden objektiv musí postupně střežit víc míst: vjezd a dvůr firmy, zadní vrata skladu, parkovací stání před domem nebo stavbu, na které se pracuje a po večerech je potřeba mít přehled. Zoom 4x přiblíží detail, aniž by se obraz ořezával: detail osoby u vrat nebo vozidla na vjezdu, které na přehledovém záběru jen tušíte.

Počítejte s tím, že kamera zobrazuje vždy jediný výřez. Tam, kde nesmí nic uniknout, ji kombinujte s pevnými kamerami a PTZ nechte na detaily a ruční prohlídku.

Jak se kamera pohybuje

Po povelu se kamera otáčí vodorovně doleva a doprava, naklání nahoru a dolů a objektiv se motorem přibližuje a zaostřuje. Povely zadáte v panelu PTZ ve webovém rozhraní kamery: směrová tlačítka, krok pohybu, zoom, ostření a clona; kromě toho panel nabízí předvolbu polohy a prohlídku, tedy uloženou polohu, na kterou se kamera vrátí na povel. U montáže si proto předem vyberte místo, odkud kamera uvidí všechny potřebné směry, a před uzavřením krytu zkuste pohyb v praxi.

Úhly záběru přibližně. Výrobce úhly neuvádí, proto jsme je spočítali ze snímače SONY IMX335 (šířka záběru 5,18 mm, výška 3,89 mm). Při nejširším záběru 2,8 mm kamera pokrývá přibližně 86° vodorovně, 70° svisle a 98° úhlopříčně, při největším přiblížení 12 mm přibližně 24° vodorovně, 18° svisle a 30° úhlopříčně. Skutečná optika se může o několik stupňů lišit. Ve vzdálenosti 10 m obsáhne kamera na nejširším záběru scénu širokou asi 18 m, na největším přiblížení asi 4 m.

Ukázka záběru kamery řady PS9 podle výrobce: video bez zvuku ukazuje, jak vypadá obraz při pevném záběru a při oddálení zoomu.

Obraz, noc a záznam

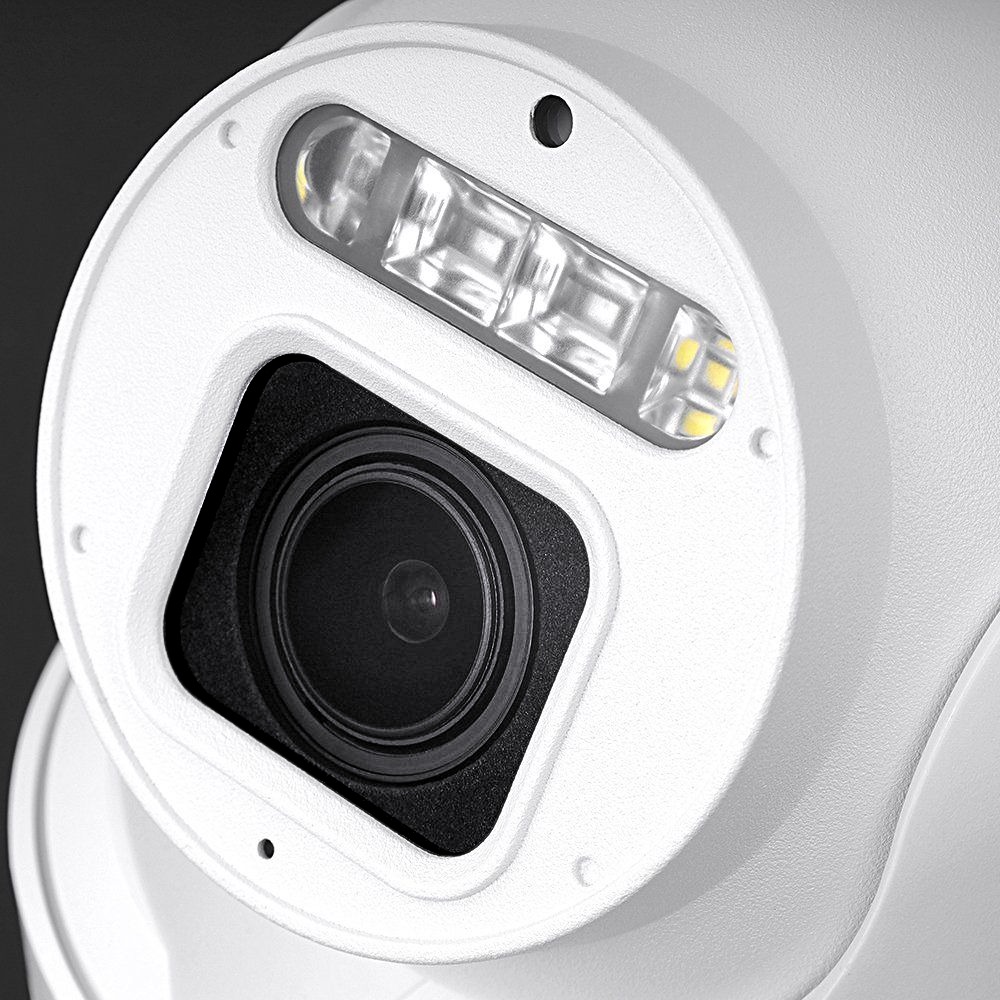

Hlavní proud nabízí 6 Mpx při 20 snímcích za sekundu v kodeku H.265 (k dispozici je i H.265+ a H.264), který šetří úložiště; vedlejší proud slouží pro rychlý náhled a mobil. Režim den / noc se nastavuje v menu kamery a filtr IR-CUT se mění synchronně. Za šera pomáhají 2 IR LED a 2 bílé LED; dosah IR je až 40 m a závisí na prostředí, bílé LED umožní barevné noční vidění. Minimální osvětlení je 0,005 lx v barevném režimu. K obrazu patří WDR / HDR, BLC, HLC, odmlžování a 2D/3D redukce šumu.

Zvuk a detekce. Vestavěný mikrofon a reproduktor umožní poslech i hlasovou výzvu. V menu kamery najdete AI detekci člověka a vozidel s pravidly a oznámením e-mailem, do aplikace, na FTP nebo zvukem. Záznam lze uložit na kartu SD až 256 GB nebo do rekordéru s ONVIF.

Napájení, síť a první nastavení

Napájení. Kamera se napájí z PoE nebo z 12 V DC (max. 12 W). Při návrhu kabeláže počítejte s možností PoE switche nebo injektoru; zdroj nebo switch dimenzujte s rezervou.

Síť. Kamera pracuje po síťovém kabelu. Web kamery běží na portu HTTP 80, mediální port je 34567, ONVIF používá port 8899 a jeho nastavení najdete v menu síťových služeb. Proud RTSP, DDNS, e-mail, FTP, NTP a UPnP najdete v nastavení síťových služeb.

Čtyři věci před předáním zákazníkovi.

• Jazyk. Menu zařízení je z výroby v čínštině (na výběr je ještě angličtina a španělština); jazyk webového rozhraní zvolíte na přihlašovací stránce, kde je k dispozici čeština.
• Čas. Výchozí časové pásmo je UTC+8: zadejte středoevropský čas, aby měly záznamy správné razítko.
• Heslo. Vlastní heslo zvolte hned při prvním přihlášení.
• Aplikace. Kameru přidáte do aplikace HiEasy přes QR kód z menu (informace o zařízení); P2P pracuje i bez veřejné IP adresy.

Rozsah pohybu, rozměry a montáž

Rozsah pohybu. Kamera se otáčí v rozsahu 0–280° a naklání v rozsahu 0–90° rychlostí 15°/s. Při montáži na stěnu proto pokryje celý prostor před stěnou; při montáži na strop nebo sloup zbývá slepý výsek přibližně 80° z plného kruhu, který je potřeba zakrýt pevnou kamerou nebo vhodným natočením výchozí polohy. Rychlost ovládání v panelu PTZ lze snížit až k 0,01°/s, což se hodí k jemnému doladění záběru.

Rozměry a konzola. Kopule má průměr 118 mm a výšku 105 mm, je z plného kovu a v balení je konzola na zeď, nastavitelná ve 3 osách. Díky kompaktním rozměrům ji lze umístit i tam, kde by se větší PTZ kamera nevešla nebo budila pozornost. Provozní teplota je od −40 do +60 °C při vlhkosti 0–95 % bez kondenzace.

Předvolba a obnovení polohy. Kamera umí po zapnutí provést zvolenou akci (předvolbu, prohlídku, skenování nebo vzor) a po výpadku napájení se vrátí do původní polohy. Pro zákazníka je to praktické: po výpadku proudu nemusí kameru znovu nastavovat.

Kabeláž, úložiště a uvedení do provozu

Kabeláž. Venkovní kameru zapojte kvalitním síťovým kabelem s vhodným odolným pláštěm do venkovního prostředí; ethernetová trasa smí mít podle běžných pravidel nejvýše 100 m od switche po kameru. Konektor chraňte před vodou a protáhněte ho smyčkou dolů, aby po kabelu nestékala voda do pouzdra. Pokud počítáte s PoE, zkontrolujte, zda switch zvládne zatížení všech kamer najednou (kamera odebírá nejvýše 12 W), a počítejte s rezervou.

Úložiště orientačně. Tabulka ukazuje, kolik místa vychází na jeden den nepřetržitého záznamu při vybraném toku (výpočet: 1 Mbit/s je asi 10,8 GB za den). Skutečný tok se mění podle scény a nastavení, proto počítejte s rezervou 20 až 30 %.

Uvedení do provozu v osmi krocích.

1. Zkontrolujte napájení a síťové spojení ještě před montáží, na stole.
2. Změňte heslo, nastavte jazyk webového rozhraní na přihlašovací stránce, datum a čas (menu zařízení je z výroby v čínštině a UTC+8).
3. Namontujte kameru a ručně prověřte, odkud vidí všechny potřebné směry.
4. V panelu PTZ vyzkoušejte všechny směry, krok pohybu a zoom.
5. Uložte předvolbu polohy, ke které se budete vracet.
6. Přidejte kameru do rekordéru přes ONVIF nebo do aplikace HiEasy.
7. Nastavte kódování a plán nahrávání a zkontrolujte záznam.
8. Předejte zákazníkovi přístup do aplikace a ukažte mu ovládání zoomu.

Pro koho kamera je

Správci objektů a SVJ ji využijí u vjezdu, na dvoře nebo u garáží, kde jedna otočná kamera nahradí dvě až tři pevné. Firmy a sklady oceňují možnost přiblížit detail u brány bez další kamery. Domácnosti s větším pozemkem pokryjí příjezdovou cestu a zahradu jedním přístrojem. Pro střežení bez jediné mezery vždy doplňte pevné kamery.

Související zboží

Podobné kamery: HICO PTZ4XC50 (mini PTZ, 5 Mpx, zoom 4x), ZONEWAY PTZ4XC50+ (mini PTZ), HICO X5I-M8S (válcová PTZ, 8 Mpx, zoom 5x) nebo velká HICO 33D-M8S s 33x zoomem. Širší výběr najdete mezi venkovními IP kamerami, v kategorii PoE IP kamery nebo mezi natáčivými PTZ kamerami. Záznam obstará síťový rekordér, například ZONEWAY NVR3016; k napájení se hodí PoE switch ZONEWAY nebo zdroj 12 V / 4 A, do kamery pak karta microSD 128 GB. Další doplňky: příslušenství pro IP kamery.

Časté dotazy

Co znamená zoom 4x?
Objektiv se mění z 2,8 na 12 mm, tedy v poměru 4:1. Přiblížení probíhá optikou, takže obraz neztrácí ostrost jako při digitálním zoomu.

Je kamera vhodná na venkovní montáž?
Kovové pouzdro má krytí IP66, proto je určena i pro venkovní použití.

Přijme ji rekordér jiné značky?
Kamera podporuje ONVIF, proto ji lze připojit k rekordérům ZONEWAY, Hikvision, Dahua a dalším s podporou ONVIF; podrobnosti závisí na rekordéru.

Dá se kamera ovládat z mobilu?
Ano, pro Android i iPhone je určena aplikace HiEasy; kamera se do ní přidá přes QR kód.

Kolik úložiště potřebuji?
Záleží na nastaveném toku: orientačně vychází 1 Mbit/s na asi 450 MB za hodinu (výpočet).

Obsah zpracoval Ing. Václav Turek, technik.
