Kamerový systém PoE: set 4x mini PTZ kamera 6 Mpx, zoom 4x, NVR3016, PoE switch 4+1 | ZONEWAY 4-X4DM6S-3016

Kamerový set ZONEWAY 4-X4DM6S-3016 je hotový kamerový systém PoE pro čtyři kamery: 4x venkovní mini PTZ IP kamera HICO X4D-M6S (6 Mpx, optický zoom 4x, krytí IP66), 16kanálový NVR rekordér ZONEWAY NVR3016, PoE switch 4+1 a router. Každá kamera dostane napájení i obraz jedním síťovým kabelem ze switche, rekordér obstará záznam a dohled na dálku. Pevný disk není součástí setu – kapacitu zvolíte jako příplatkovou volbu u zboží.

4x mini PTZ kameraHICO X4D-M6S, 6 Mpx, venkovní IP66

Optický zoom 4xmotorizovaný objektiv 2,8–12 mm

PoE switch 4+14x max. 12 W = 48 W po jednom kabelu

NVR3016, 16 kanálů4 kamery + rezerva 12 kanálů

Router v setupropojení sítě a dohled z mobilu

Disk za příplatek1, 2, 4 nebo 8 TB, není v ceně setu

Co kamerový set obsahuje

Tento PTZ kamerový set s rekordérem je sestavený tak, aby ho montážní firma nebo správce objektu mohl zapojit bez dohledávání switche a rekordéru. Jako PoE kamerový set potřebuje ke každé kameře jediný kabel a celý IP kamerový systém spravujete z jednoho rekordéru. Obsah a to, co si případně přiobjednáte, ukazuje přehled.

Nejsou součástí: pevný disk SATA (zvolíte jako příplatek), síťové kabely od switche ke kamerám (podle trasy a vzdálenosti) a monitor nebo televize s HDMI vstupem. Rekordér se ze setu dodává bez baterie z bezpečnostních důvodů při přepravě.

Čtyři kamery pro dům, firmu nebo areál

Čtyři mini PTZ kamery pokryjí čtyři strany rodinného domu, firemní areál s vjezdem a dvorem, dílnu nebo zemědělský objekt: každá strana má vlastní kameru, kterou lze otočit a přiblížit. Správci objektů a SVJ tak z jednoho rekordéru dohlédnou na vstup, garáže, dvůr i příjezd.

Switch 4+1 je s touto sestavou plně obsazen, proto je set uzavřeným celkem: kamery rozmístěte podle stran objektu a pro každou si před montáží ověřte trasu kabelu do technické místnosti, kde bude stát switch s rekordérem.

Napájení PoE: switch 4+1 a příkon kamer

Mini PTZ kamera HICO X4D-M6S se napájí z PoE nebo z adaptéru 12 V DC a odebírá nejvýše 12 W. Switch v setu dodává až 15,4 W na každý PoE port (IEEE 802.3af), na jednu kameru tedy zbývá rezerva. Čtyři kamery potřebují nejvýše 48 W a obsadí všechny čtyři PoE porty switche.

Switch je neřízený (zapojíte a funguje) a jeho uplink port PoE nedodává. Datový tok jedné kamery lze nastavit od 512 kb/s do 6 Mb/s, porty 10/100 Mb/s proto s velkou rezervou stačí; kabel povolte nejvýše 100 m od switche (Cat 5e nebo lepší).

Rekordér NVR3016, záznam a disk

ZONEWAY NVR3016 zvládne 16 kamer, v setu proto zbývá 12 volných kanálů na pozdější rozšíření. Podporuje kodeky H.265 a H.265+, přijímá kamery až do rozlišení 8 Mpx (4K) na všech kanálech současně, má výstup HDMI až 4K a VGA, umí zálohu na USB, do sítě i do cloudu a jeho menu je v češtině. Příchozí datový tok rekordéru 128 Mb/s pokryje i nejvyšší nastavitelný tok všech kamer v setu (4 x 6 = 24 Mb/s). Na dálku se k němu připojíte přes P2P v aplikaci V247 nebo BitVision, v počítači programem iVMS320 nebo webovým prohlížečem.

Disk není součástí. Do rekordéru patří jeden disk SATA 3,5″ (až 16 TB), který u zboží zvolíte jako příplatek: 1, 2, 4 nebo 8 TB. Tabulka ukazuje orientační délku nepřetržitého záznamu (výpočet: 1 Mbit/s ≈ 10,8 GB za den, využitelných 90 % kapacity).

Pro čtyři kamery doporučujeme nejméně 2 TB (při 4 Mbit/s na kameru ≈ 10 dní); 4 TB prodlouží archiv na ≈ 21 dní. Záznam jen při pohybu nebo události dobu archivace výrazně prodlouží.

Kamera HICO X4D-M6S: mini PTZ se zoomem 4x

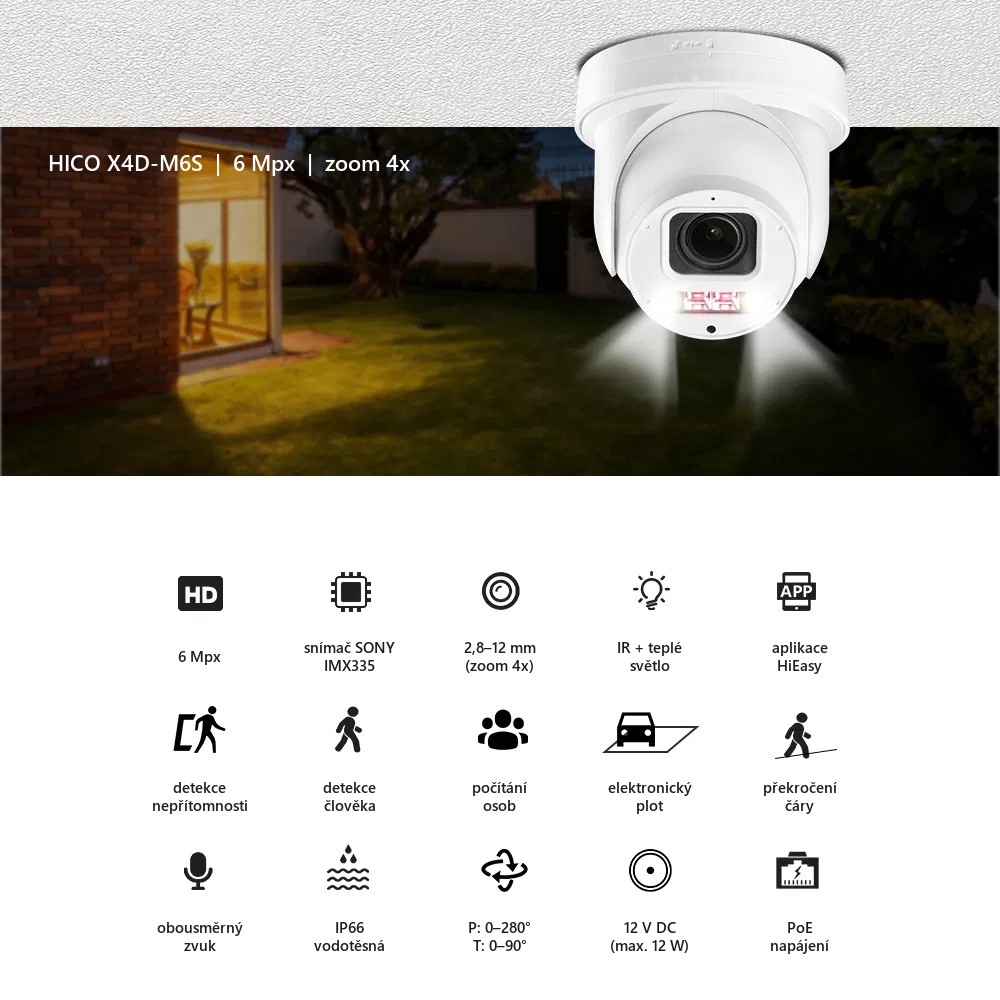

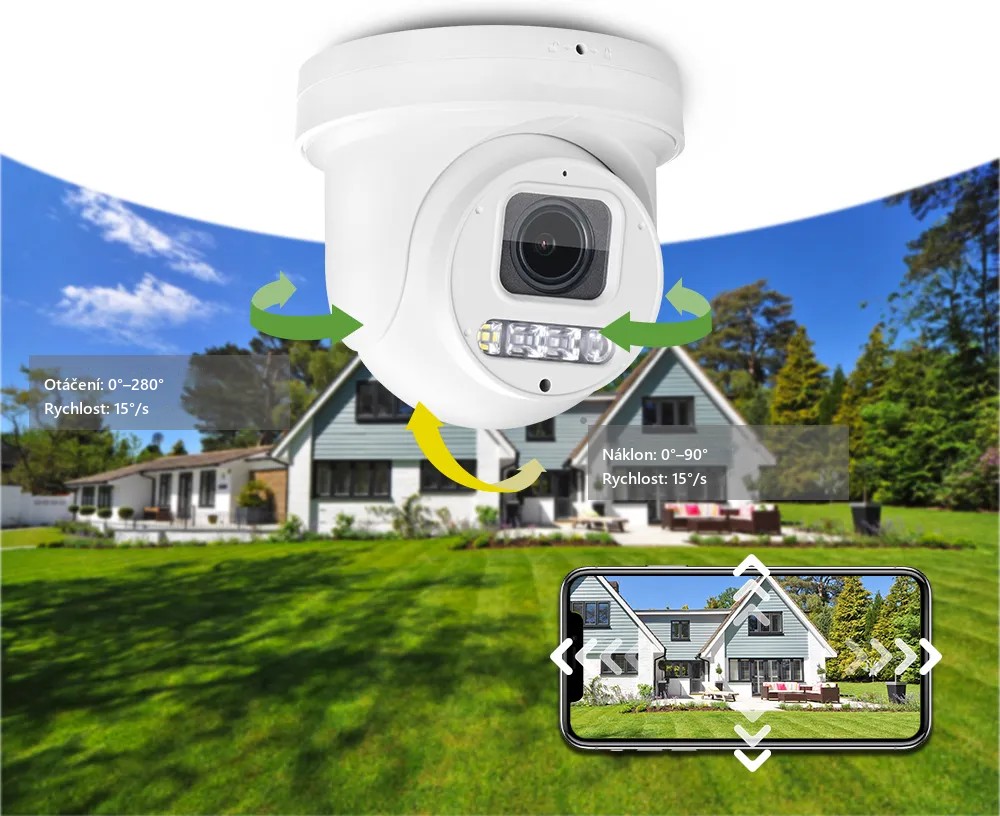

Každá kamera v setu je HICO X4D-M6S – venkovní mini PTZ IP kamera v plně kovové kopuli o průměru 118 mm s krytím IP66. Motor ji otáčí v rozsahu 0–280° a naklání 0–90°, motorizovaný objektiv 2,8–12 mm se přibližuje (optický zoom 4x) a zaostřuje podle povelu, záznam běží v rozlišení 6 Mpx při 20 snímcích za sekundu v kodeku H.265. Úhel záběru je přibližně 86° na nejširším záběru a 24° na největším přiblížení (výpočet ze snímače): na vzdálenost 10 m to znamená šířku scény asi 18 m, resp. 4 m. Za šera pomáhají 2 IR LED s dosahem až 40 m a 2 bílé LED; kamera má mikrofon a reproduktor, slot na kartu SD až 256 GB a AI detekci člověka a vozidel.

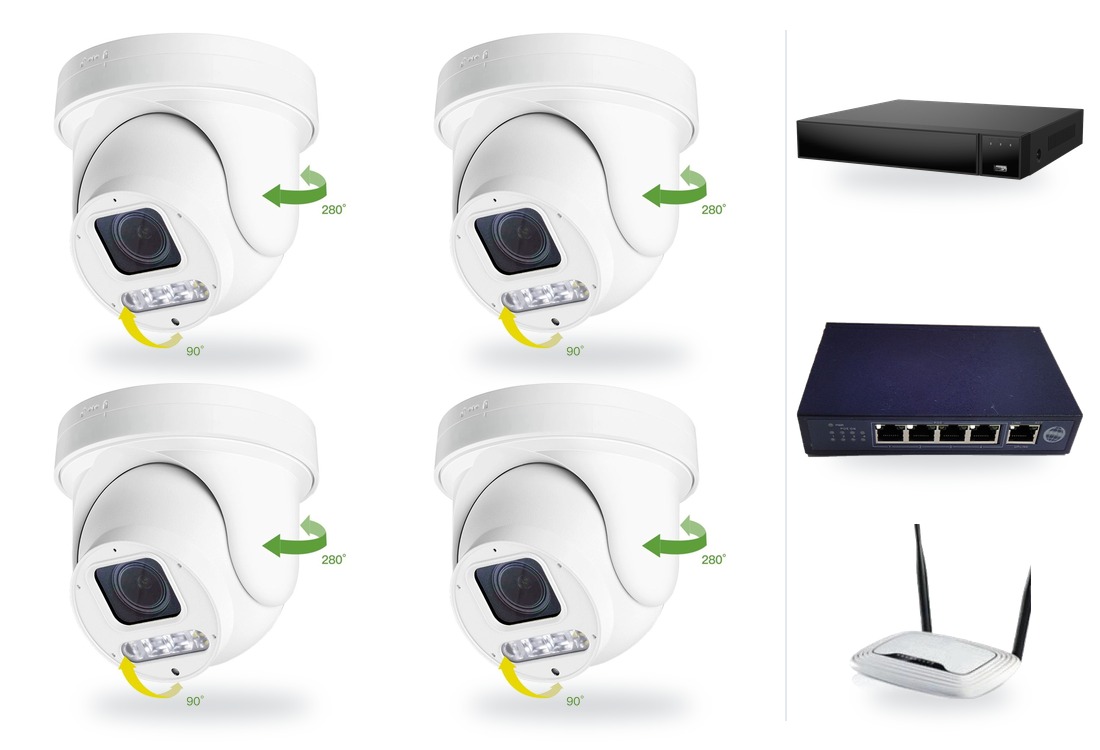

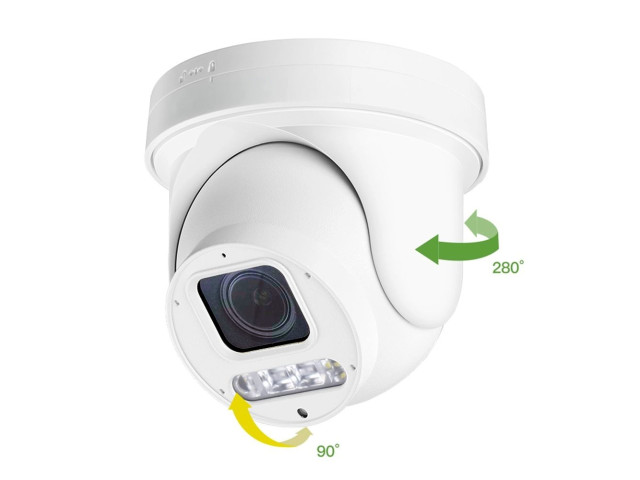

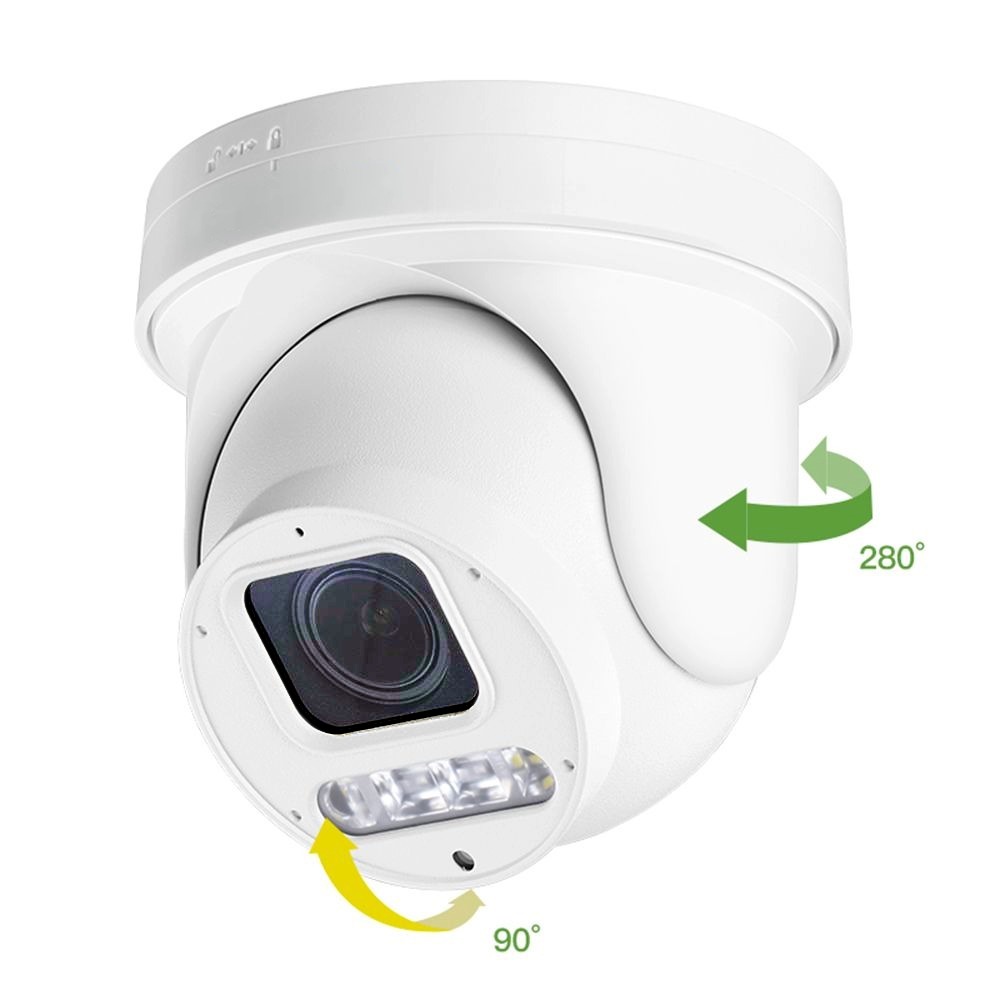

Šipky na fotografii ukazují rozsah otáčení 280° a náklonu 90°.

Ukázka záběru kamery řady PS9 podle výrobce: video bez zvuku ukazuje obraz při pevném záběru a při oddálení zoomu.

Podrobnosti o kameře najdete na její kartě HICO X4D-M6S.

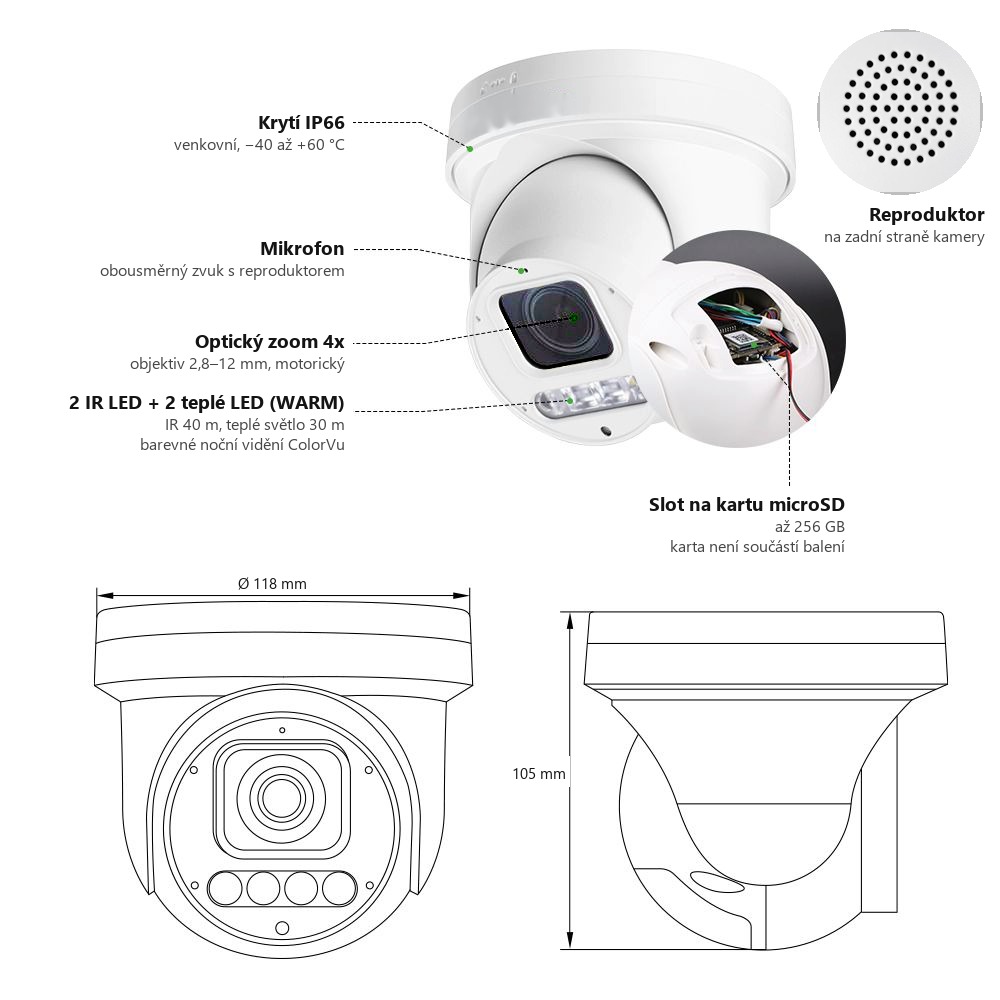

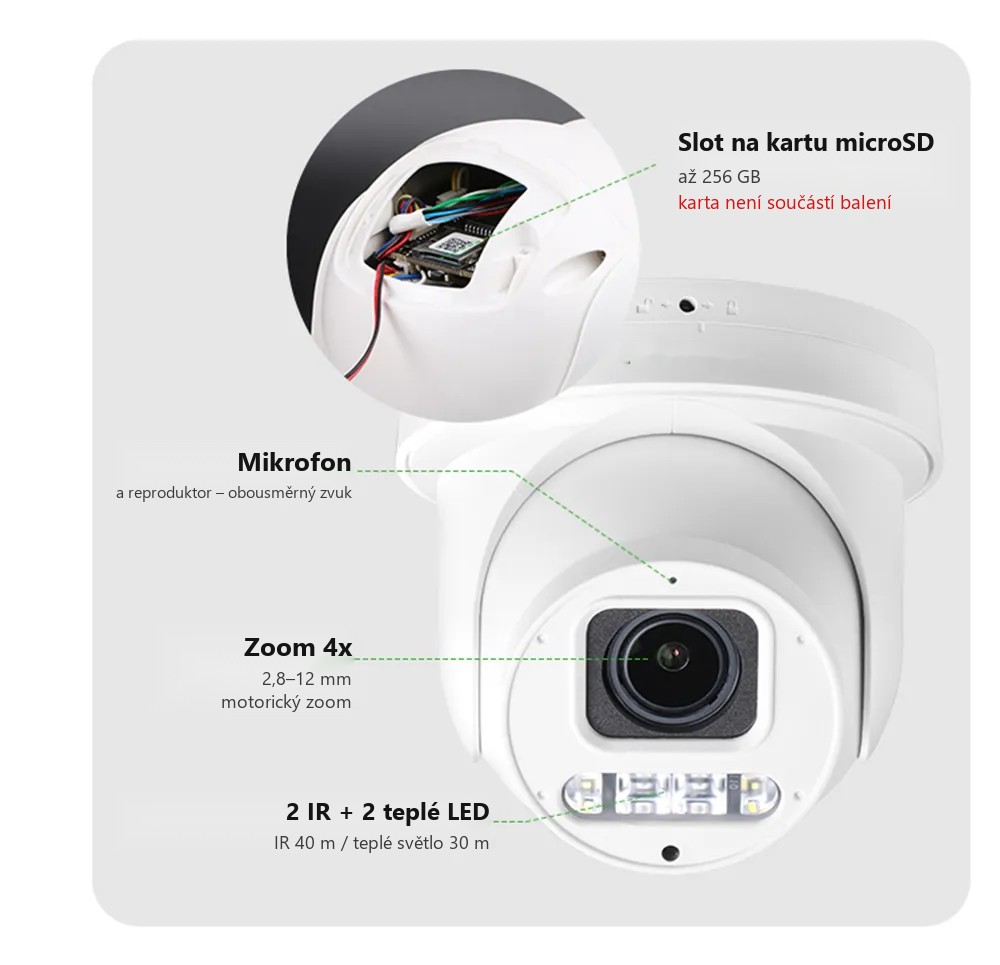

Na obrázku jsou vyznačené funkce každé kamery setu: vestavěný mikrofon a reproduktor pro obousměrný zvuk, 2 IR LED s dosahem až 40 m, 2 LED s teplým světlem (WARM) s dosahem až 30 m pro barevné noční vidění ColorVu a slot na kartu microSD až 256 GB (karta není součástí balení).

Výbava a chytré funkce kamer v setu

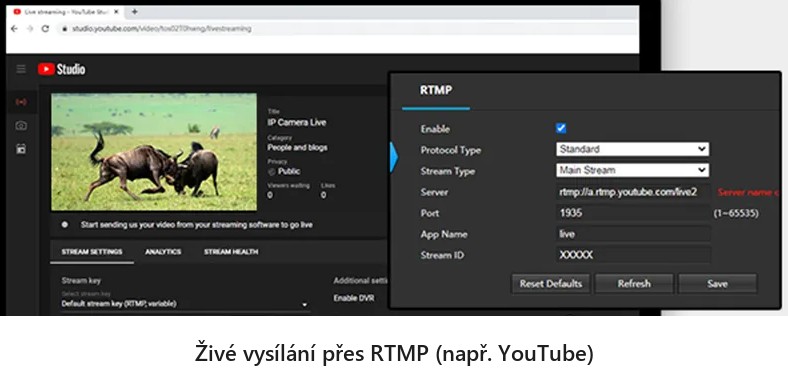

Živé vysílání a protokoly: Každá kamera setu umí posílat živý obraz protokolem RTMP, například na YouTube, Twitch nebo Facebook Live. Podporuje také HTTP, RTSP, DHCP, NTP, ONVIF (Profile S) a P2P, takže se připojí k rekordérům a videosoftwaru s ONVIF i k aplikaci HiEasy.

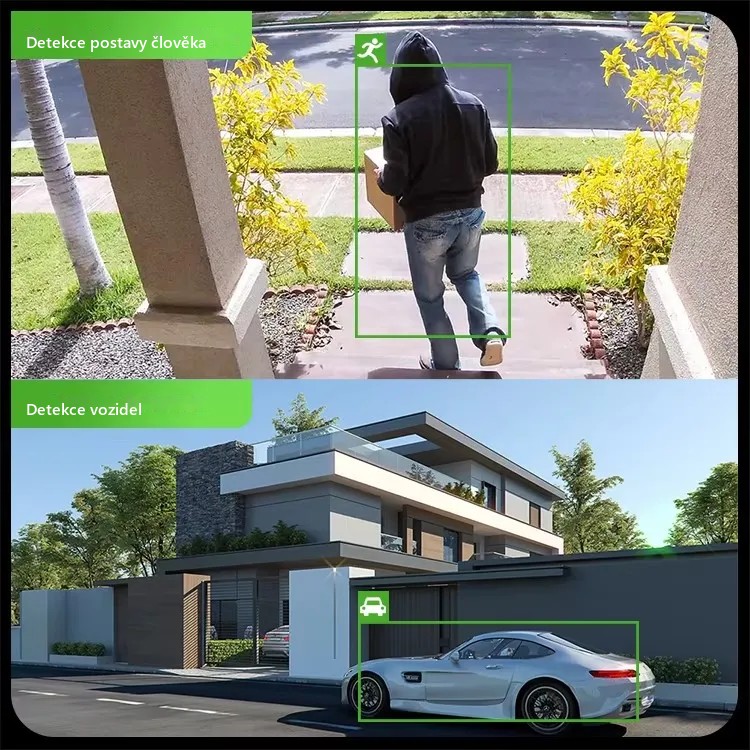

Chytré funkce a upozornění: kromě AI detekce postavy člověka a vozidel nabízí každá kamera setu detekci nepřítomnosti (off-duty), počítání osob, elektronický plot a překročení čáry. Při události pošle upozornění push do aplikace HiEasy nebo e-mail, uloží snímek na FTP, spustí záznam na kartu microSD nebo předá hlášení na alarmový server.

Obousměrný zvuk: vestavěný mikrofon a reproduktor s potlačením ozvěny – přes aplikaci můžete poslouchat i mluvit s člověkem před kamerou.

Obraz ve dne i v noci: snímač SONY IMX335 s elektronickou závěrkou 1/25 až 1/100 000 s, WDR a HDR, BLC, HLC, 2D/3D redukce šumu a odmlžování. Režim den / noc se přepíná automaticky, ručně nebo podle plánu; otočení, zrcadlení, soukromé zóny, sytost, jas, kontrast, ostrost, zisk a vyvážení bílé nastavíte ve webovém prohlížeči nebo v klientském softwaru.

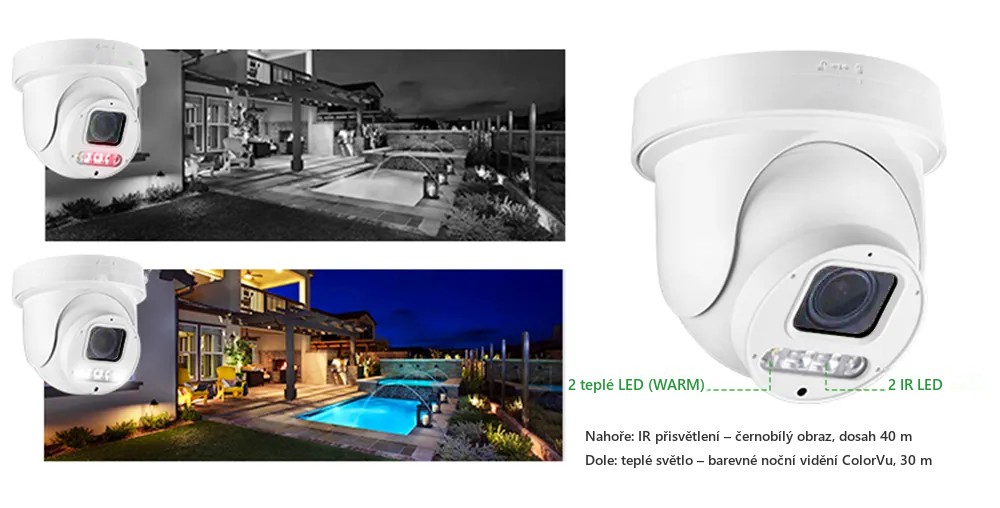

Noční vidění: 2 IR LED pro černobílý obraz s dosahem až 40 m a 2 LED s teplým světlem (WARM) s dosahem až 30 m pro barevné noční vidění ColorVu.

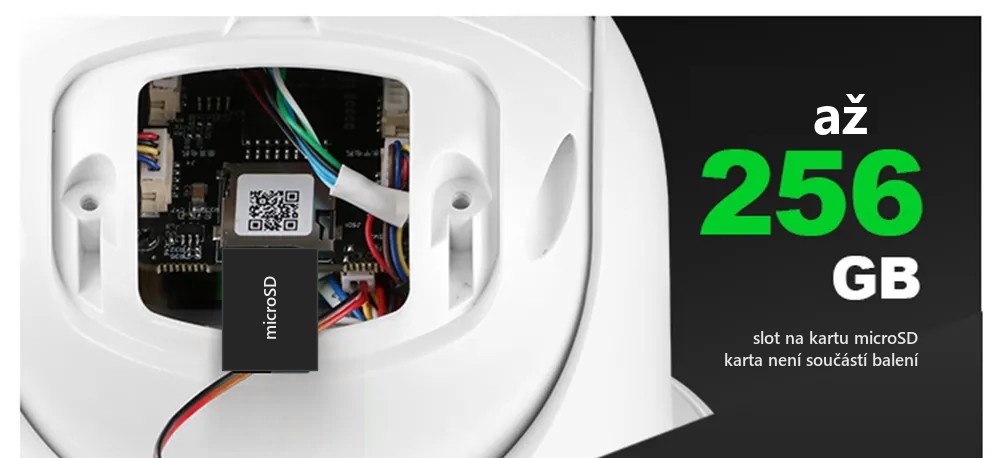

Kam se ukládá záznam: přímo do kamery na kartu microSD až 256 GB (karta není součástí balení), do rekordéru s pevným diskem, na síťové úložiště NFS / NAS, snímky na FTP, nebo do cloudu přes aplikaci HiEasy. Komprese H.265+, H.265 a H.264 šetří místo na disku.

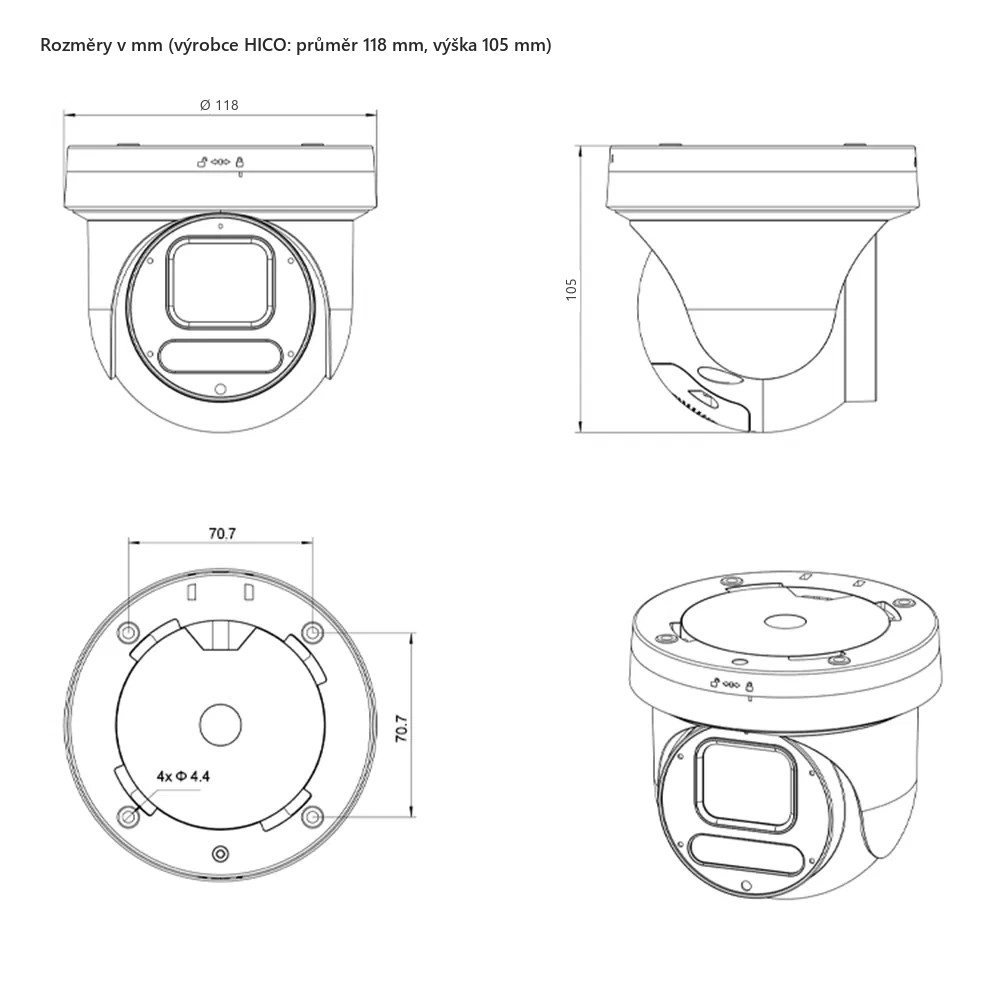

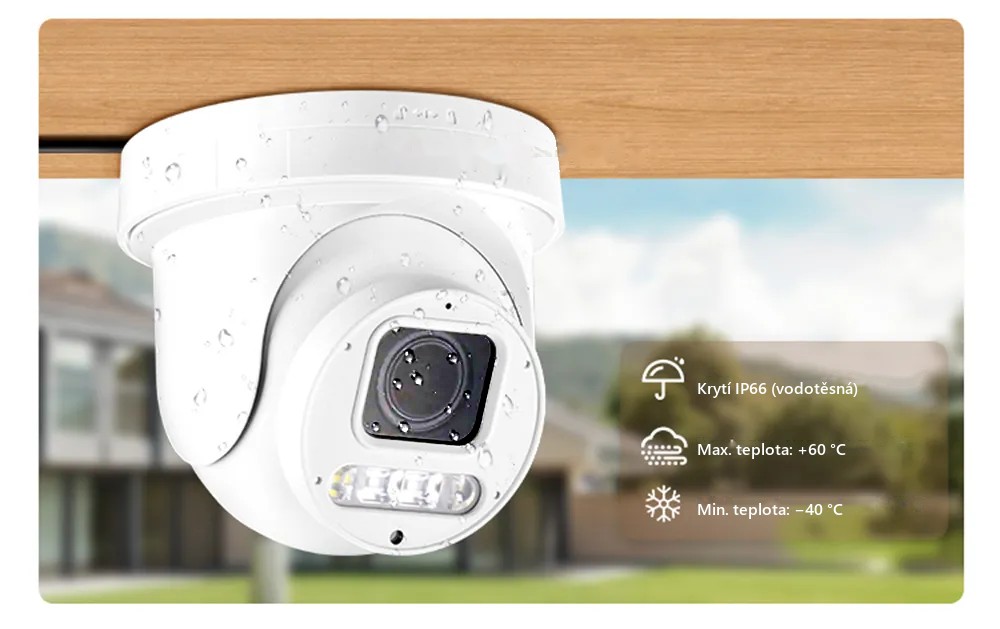

Provedení a montáž: plně kovové pouzdro s krytím IP66 a ochranou proti přepětí od blesku, provoz od −40 do +60 °C při vlhkosti 0–95 % bez kondenzace, průměr 118 mm a výška 105 mm. Držák na zeď nastavitelný ve 3 osách je v balení, kabel kamery je stíněný.

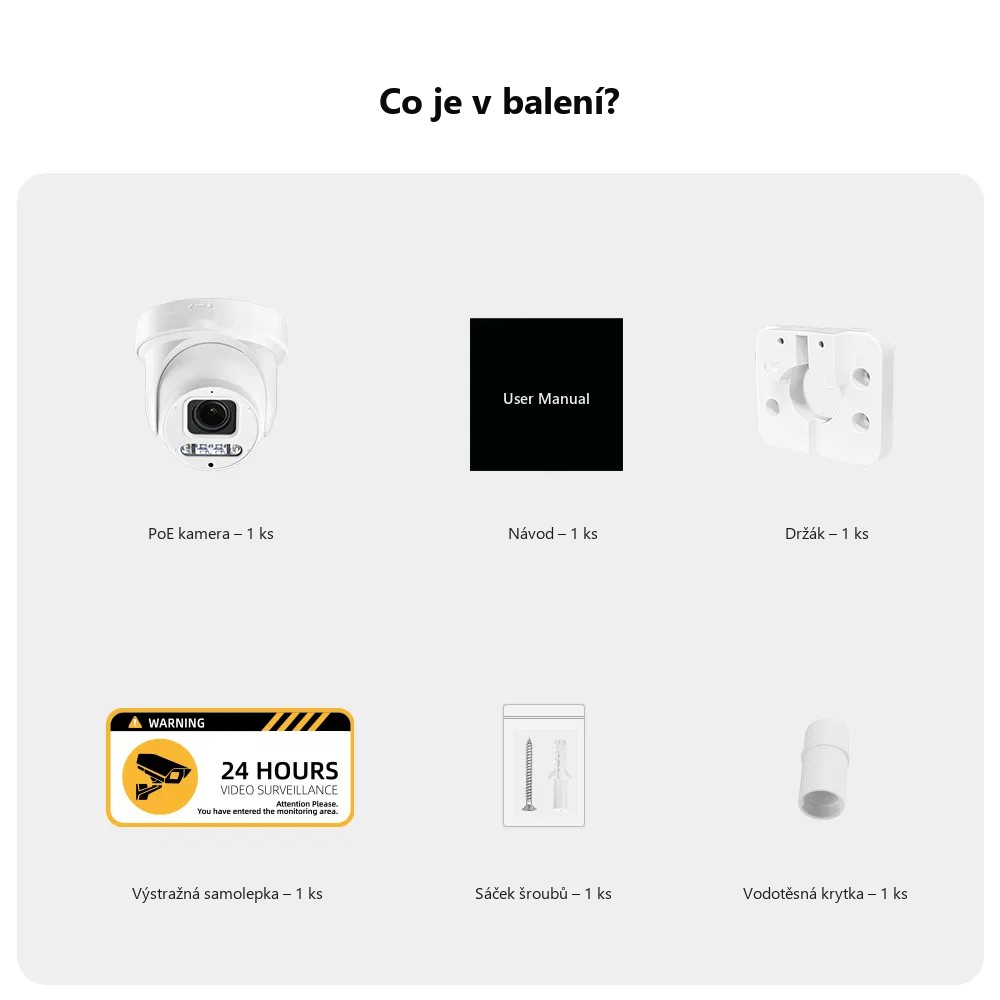

V balení každé kamery: kamera, uživatelský návod, držák na zeď, výstražná samolepka, sáček se šrouby a vodotěsná krytka konektoru.

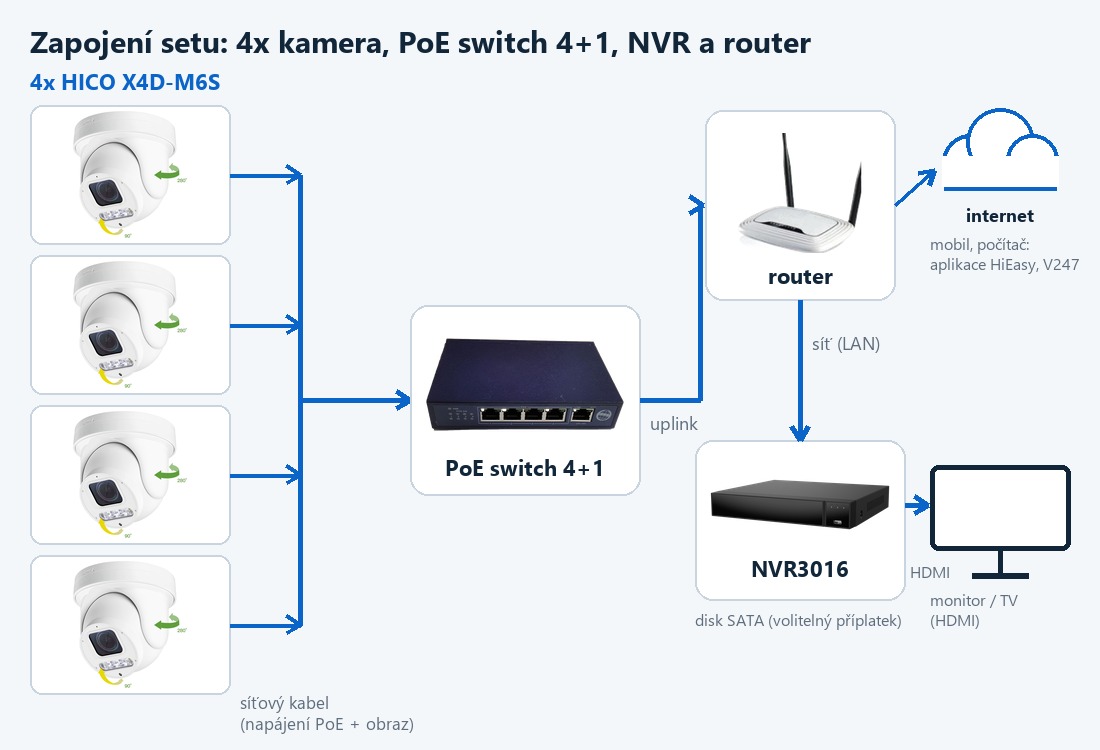

Zapojení a uvedení kamerového setu do provozu

1. Kamery upevněte na konzoly (součást balení každé kamery) a ke každé protáhněte vlastní síťový kabel; zapojte jej do jednoho PoE portu switche – napájení i obraz jdou po stejném kabelu.
2. Uplink switche (pátý port, bez PoE) propojte s routerem a do routeru zapojte i rekordér NVR3016.
3. Do rekordéru vložte disk SATA a připojte monitor nebo televizi přes HDMI.
4. Zapněte switch a rekordér; v menu rekordéru (česky) nastavte heslo, čas a disk.
5. Kamerám ponechte adresu přidělenou routerem (DHCP) nebo jim zadejte vlastní IP adresy, a přidejte je do rekordéru v jeho menu (kamery podporují ONVIF, port kamery 8899).
6. Ve webovém rozhraní každé kamery nastavte jazyk (čeština na přihlašovací stránce) a středoevropský čas, změňte heslo a v panelu PTZ uložte předvolby polohy.
7. Pro dohled na dálku načtěte QR kód z menu rekordéru v aplikaci V247; jednotlivé kamery lze přidat také do aplikace HiEasy.

Jak set rozšířit

Všechny čtyři PoE porty jsou obsazeny. Další kameru připojíte přes druhý PoE switch (zapojený do routeru); rekordér má 12 volných kanálů, takže pojme dalších 12 kamer.

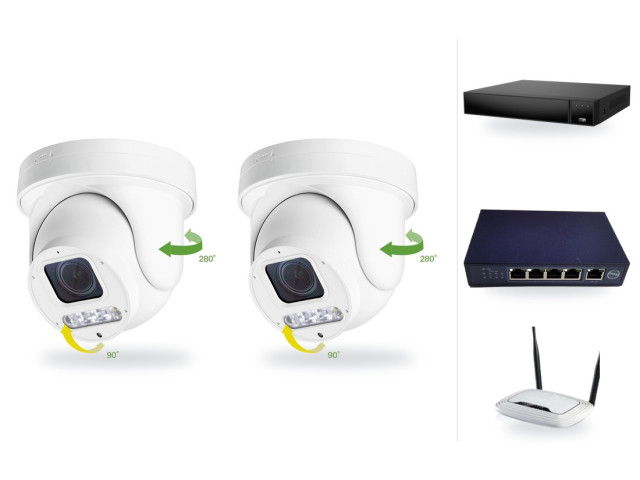

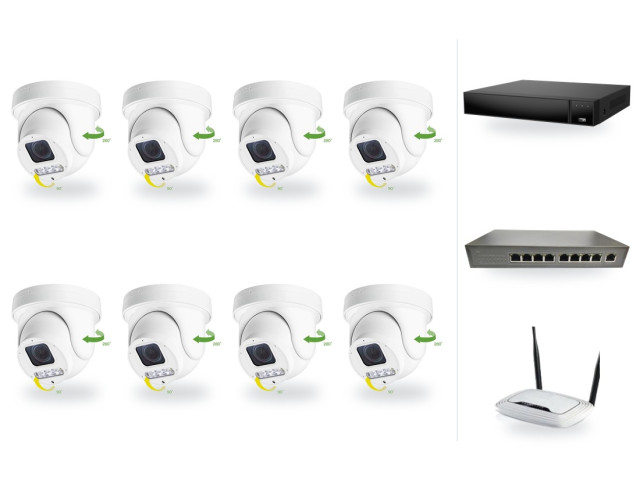

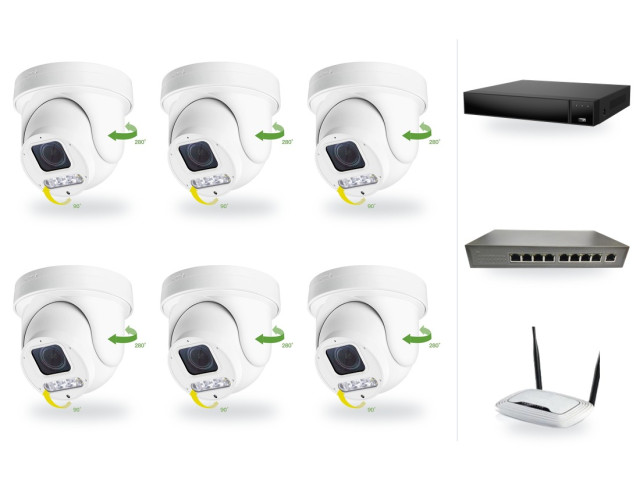

Který set vybrat: 2, 4, 6 nebo 8 kamer

Kamerové sety této řady nabízejí čtyři velikosti se stejnými kamerami a rekordérem; liší se počtem kamer a switchem. Přehled usnadní volbu (aktuální set je zvýrazněn).

Hledáte kamery s nižším rozlišením? Starší sety s 5Mpx kamerami najdete v kategorii Sety bezpečnostních kamer.

Související zboží

Samotná kamera: HICO X4D-M6S (mini PTZ, 6 Mpx, zoom 4x). Komponenty setu: ZONEWAY NVR3016 a PoE switch ZONEWAY 4+1. Širší výběr najdete v kategoriích PoE IP kamery, venkovní IP kamery a síťové rekordéry NVR. Do kamer se hodí karta microSD 128 GB, další doplňky najdete mezi příslušenstvím pro IP kamery.

Časté dotazy

Co v setu chybí a je potřeba dokoupit?
Pevný disk SATA do rekordéru (zvolíte jako příplatek u zboží), síťové kabely od switche ke kamerám a monitor nebo televizi s HDMI vstupem.

Zvládne switch napájet všechny kamery?
Ano. Každá kamera odebírá nejvýše 12 W, switch dodává až 15,4 W na port. Čtyři kamery potřebují nejvýše 48 W a obsadí všechny čtyři PoE porty switche.

Dá se kamerami otáčet přímo z rekordéru?
Otáčení, náklon, zoom a předvolby polohy nastavíte v panelu PTZ ve webovém rozhraní kamery. Ovládání z menu rekordéru záleží na podpoře příkazů PTZ přes ONVIF v obou zařízeních; záznam, přehrávání a živý obraz všech kamer zajišťuje rekordér.

Mohu později přidat další kameru?
Ano, přes druhý PoE switch zapojený do routeru; rekordér má 12 volných kanálů.

Musím mít veřejnou IP adresu?
Nemusíte. Dálkový přístup zajišťuje P2P: v aplikaci V247 stačí načíst QR kód z menu rekordéru.

Co když vypadne internet?
Rekordér dál nahrává na disk v místní síti. Internet potřebujete jen pro sledování a ovládání na dálku.

Dá se k rekordéru připojit i kamera jiné značky?
Rekordér NVR3016 podporuje ONVIF (Profile S, G, T, M), proto do něj lze přidat i kamery jiných výrobců s podporou ONVIF; podrobnosti závisejí na konkrétní kameře.
