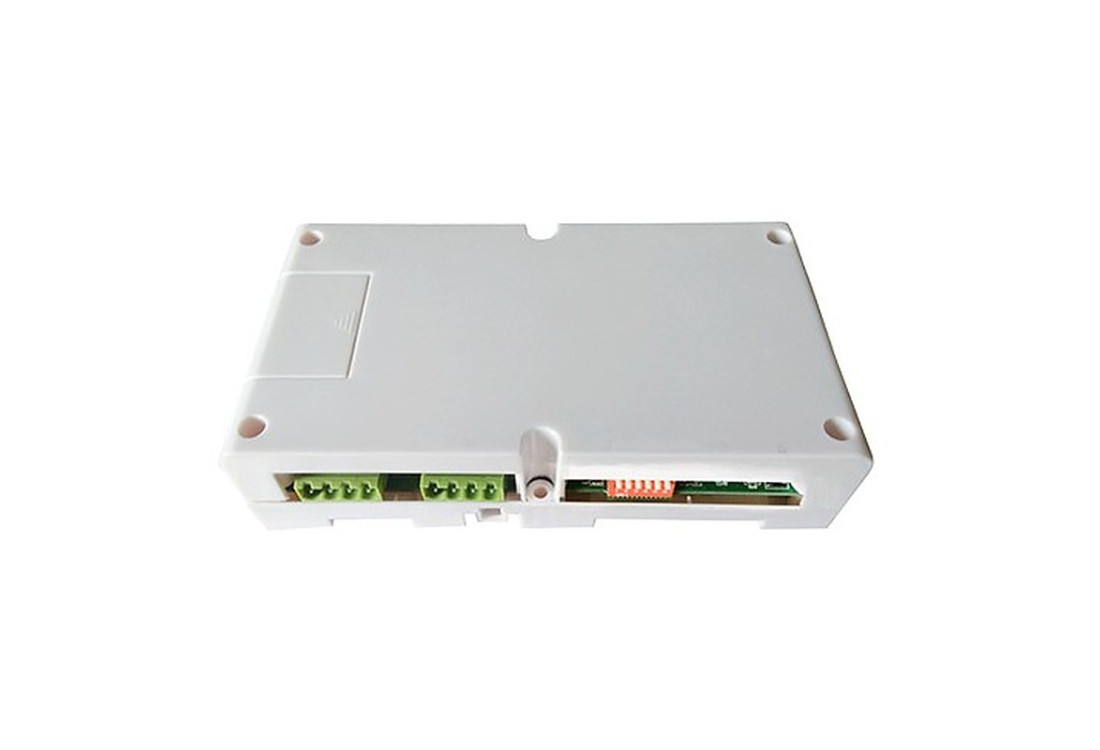

Každý videodistributor (rozbočovač) sběrnicového (2D) dvoudrátového systému ZONEWAY ZW-507 je schopný rozbočit video pro 12ks monitorů nebo dveřních jednotek zvonků. Vhodné do bytových domů či nebytových prosto...
Každý videodistributor (rozbočovač) sběrnicového (2D) dvoudrátového systému ZONEWAY ZW-507 je schopný rozbočit video pro 12ks monitorů nebo dveřních jednotek zvonků. Vhodné do bytových domů či nebytových prostor jako jsou kanceláře.
Originál EN návod ZDE
CZ návod ke stažení ZDE
Rychlý návod a obecné užitečné informace k 2D videozvonkům ZONEWAY ZDE
| Zesilovač | |
|---|---|
| Model | ZONEWAY ZW-507 |
| Typ | video zesilovač (sběrnicový zesilovač) a prvek pro propojování větších 2vodičových systémů |
| Dosah | nejvýše 140 m od první dveřní stanice k ZW-507 a nejvýše 140 m od posledního monitoru k ZW-507 |
| Počet účastníků | nad 32 účastníků se zapojují zesilovače po dvou do skupin; až 8 zesilovačů = 128 účastníků (skupiny 1001–1032, 2001–2032, 3001–3032, 4001–4032) |
| Přepínače DIP | 6: DIP 2 a DIP 6 = ON (přizpůsobení impedance videa); DIP 4–5 = adresa zesilovače (první až čtvrtý); DIP 1 a 3 vyhrazeny |
| Napájení a provedení | |
| Napájení | DC 24 V |
| Odběr | v pohotovostním režimu 13,5 mA, při provozu 156 mA |
| Zapojení | 2 vodiče bez polarity |
| Rozměry | 162 × 90 × 40 mm (návod výrobce; pořadí rozměrů neuvedeno, ceník výrobce uvádí chybně rozměr jiného přístroje) |
