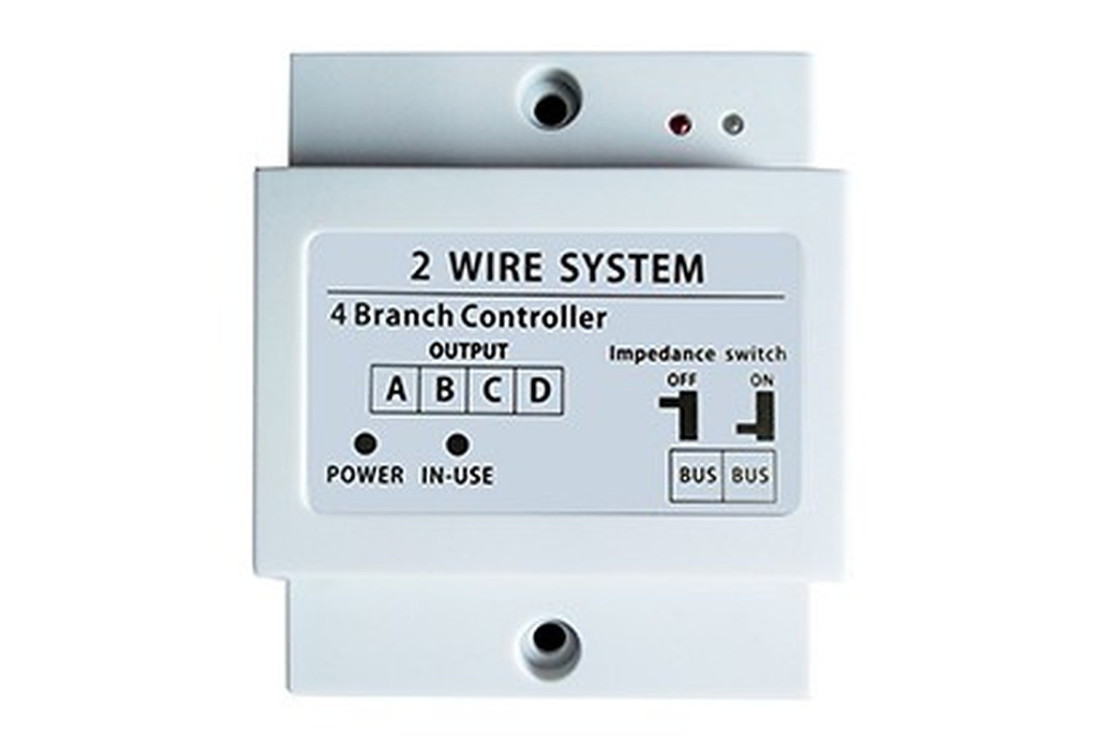

Každý videodistributor (rozbočovač) sběrnicového (2D) dvoudrátového systému ZONEWAY ZW-504 je schopný rozbočit video pro 4ks tlačítek zvonků.
Originál EN návod ZDE
CZ návod ke stažení ZDE
Rychlý návod a obecné užitečné informace k 2D videozvonkům ZONEWAY ZDE
| Rozbočovač | |
|---|---|
| Model | ZONEWAY ZW-504D |
| Typ | video distributor (rozbočovač) 2vodičového systému se 4 větvemi a ochranou proti zkratu |
| Použití | rozbočení videa ke čtyřem dveřním stanicím / tlačítkům zvonků (A, B, C, D k dveřním stanicím); podle návodu výrobce lze přístroj použít i opačně |
| Izolační ochrana | každá větev je odděleně chráněna – zkrat na jedné větvi neovlivní ostatní zařízení na sběrnici |
| Samokontrola | po zkratu kontrola za 10 s, dále za 60 s, 5 min, 10 min a pak každých 30 min; kontrolka IN-USE třikrát rychle bliká |
| Napájení a zapojení | |
| Napájení | DC 20–30 V |
| Zapojení | 2 vodiče bez polarity; vstup BUS, výstupy A, B, C, D |
| Kontrolky | POWER (napájení), IN-USE (příjem signálu; rychlé bliknutí = ochranný režim po zkratu) |
| Přepínač impedance | poslední rozbočovač na konci sběrnice se nastaví do polohy ON (kontrolka napájení pak zoranžoví) |
| Provedení | |
| Rozměry | 89 × 70 × 45 mm (výška × šířka × hloubka) |
| Montáž | na zeď nebo na lištu DIN |
| Pracovní teplota | −10 °C až +40 °C (návod výrobce) |

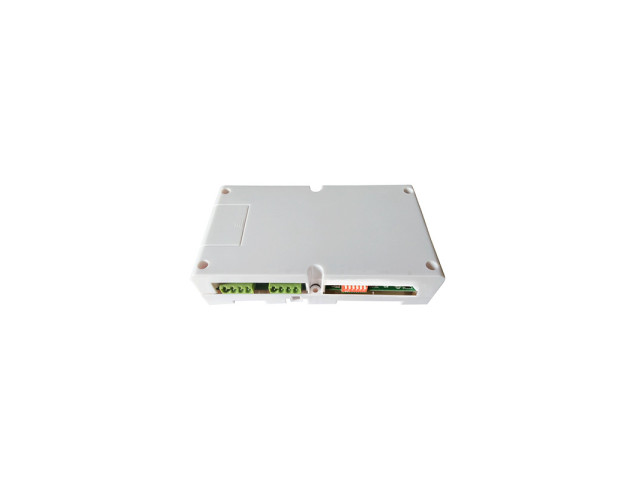

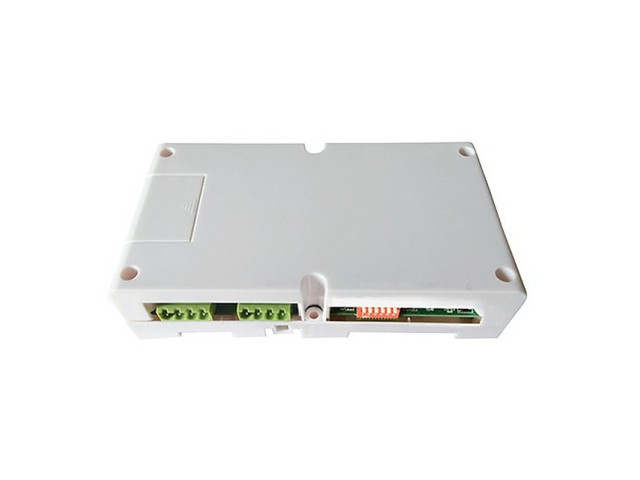

Každý videodistributor (rozbočovač) sběrnicového (2D) dvoudrátového systému ZONEWAY ZW-507 je schopn..
