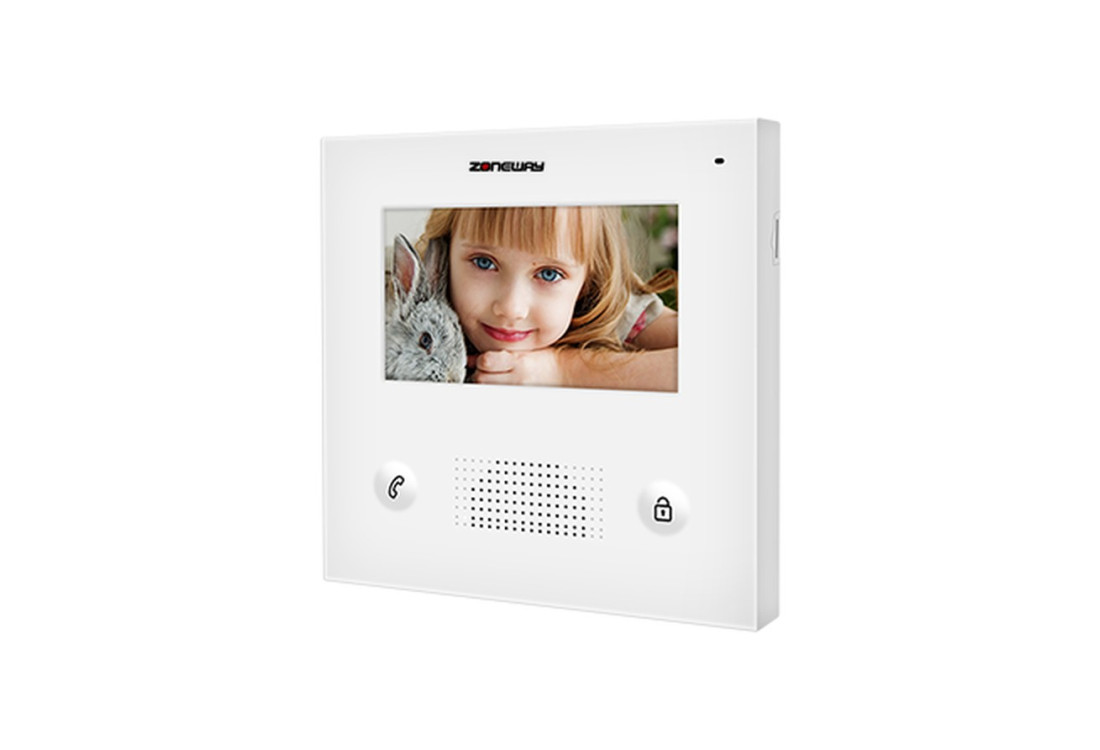

Monitor 4,3" s TFT displayem, videozvonek | ZONEWAY ZW-432K

Kvalitní sběrnicový 2D (2 žilový) videozvonek se 4,3palcovou obrazovkou díky kterému vidíte kdo je u Vašeho vchodu a díky možnosti připojení na elektronický zámek přímo z ovládací jednotky můžete rovnou zvonícímu odemknout. Pokud někoho zmeškáte, zjistíte to také, jelikož ve vnitřní paměti monitoru (až 240 snímků) bude uložen obraz zmeškaných návštěvníků. Jedná se o klasický monitor, levnější variantu pro nenáročné zákazníky, nejedná se o dotykový SMART jako v případě ZW-432M

Monitor ZONEWAY ZW-432K je vnitřní část 2vodičového videozvonku – zvonek s obrazovkou 4,3", na které uvidíte, kdo zvoní u branky nebo vchodu. S venkovním tablem tvoří domovní zvonek s kamerou pro rodinný dům i byt; protože se na jedno tlačítko tabla připojí až čtyři monitory a každý monitor má vlastní adresu, poslouží i jako videozvonek pro dva byty nebo pro více bytů. Ovládá se dvěma tlačítky – hovor a odemknutí – takže video zvonek zvládne obsluhovat každý. S IP modulem ZW-IP se z něj stane IP domovní zvonek: modul se připojí k domácí síti kabelem nebo přes wifi, takže jde o video zvonek wifi s hovorem v mobilu. Video zvonky ZONEWAY vedou napájení i obraz po dvou vodičích bez polarity.

Obě jednotky jsou vybaveny kvalitním mikrofonem a reproduktorem, obě hlasitosti je možné regulovat, takže přenášený zvuk je čistý srozumitelný. Zvonek - vnitřní jednotka dává na výběr druhů melodií, vybere si tak opravdu každý. Hlasitost vyzvánění lze také uživatelsky přizpůsobit. Videozvonek umožnuje vyvolání obrazu i když nikdo nestiskne tlačítko na venkovní jednotce zvonku. Je možné rovněž připojit analogovou externí kameru.

Připojení IP modulu a vzdálený přístup

Díky možnosti připojení IP modulu ZONEWAY ZW-IP (nutné dokoupit) můžete otevřít vrátka i když jste zrovna nebyli doma. Maximální delka kabelu mezi zvonkem venku a vnitřní zobrazovací jednotkou uvádí výrobce až 100m, v praxi doporučujem počítat s cca 80-ti metrovou vzdáleností, případně použít kabeláž s vyšším průřezem (2,5mm2).

Díky IR LED diodám dobře rozpoznáte návštěvníka i za špatných světelných podmínek. Pokud jsou Vaše dveře vybaveny elektronickým zámkem, můžete je přímo z vnitřní jednotky (displeje) odemknout a to i dálkově přes mobilní telefon s Android či iOS při dokoupení IP modulu ZW-IP.

Napájení a kompatibilita

Obě jednotky jsou napájeny pouze jedním adaptérem. Není tedy nutné tahat kabeláž napájení k venkovní jednotce. Systém lze kombinovat i s přístupovými systémy Sebury či ZONEWAY. Vhodné dveřní stanice, napájení a doplňky shrnuje oddíl Kompatibilita a omezení níže.

Instalace a zapojení

Při zapojení s vícetlačítkovými venkovními zvonkovými tlačítky je pro montáž potřeba vedení od venkovní jednotky tlačítka zvonku se 2-mi žílami, v praxi se používá univerzální UTP kabel s 8-mi žílami, kdy se jednotlivé žíly spojí, případně se některé nechají jako rezerva nebo pro elektrický zámek. Kabely nemusí být stíněné, je žádoucí aby soubězně nevedli s vedením silnoprodého rozvodu, výbojek, zářivek apod. Zapojení by měl bez problémů zvládnost i ten méně zkušený elektrikář.

Vlastnosti a funkce:

• Maximální počet monitorů v jednom systému je 99
• Možnost napojení na inteligentní instalaci KNX SYSTEM
• Každé spojení trvá až 90 sekund (podle návodu výrobce k ZW-432K) a po tomto čase je spojení automaticky ukončeno, během komunikace je možné uživateli otevřít zámek (tzv. odzvonit)
• Monitory podporují možnost připojení externího drátového zvonku, max. dobu zvonění lze nastavit

• Každý videodistributor (rozbočovač) ZW-504 je schopný rozbočit video pro 4ks monitorů nebo dveřních jednotek zvonků
• Každý power separator (sběrnicový napáječ) ZW-202 může být napojen až na 12ks monitorů
• Pro více jak 12 účastníků (monitorů) je potřeba připojit zesilovač a speciální napáječ ZW-507
• Mezi jednotlivými účastníky je možné si u SMART monitorů zavolat (z jedné místnosti do druhé)
• Vybírat je možné z 9-ti různých vyzváněcích melodií.

Technická specifikace:

• provozní napětí 24V DC
• proudový odběr: 15 mA v pohotovosti, 350 mA v provozu
• velikost monotoru a rozlišení: 4,3" , 640x480px
• rozměry: 140 x141x15mm
• ovládání: dotykový panel
• pracovní teplota: -10°C až +60°C
• komunikace: sběrnicová, dvoužilově, bez polarity

Doplňující parametry podle návodu výrobce

Montáž a zapojení monitoru ZW-432K

Monitor se zavěšuje na nástěnný držák přišroubovaný ke zdi, výrobce doporučuje montážní výšku 145–160 cm. Na zadní straně najdete:

• svorky sběrnice BUS pro dva vodiče od dveřní stanice nebo napáječe, polarita se neřeší,
• regulátory hlasitosti reproduktoru, jasu a barvy obrazu,
• port pro IP modul ZW-IP, port USB a konektor externího zvonku,
• přepínače DIP 1–6 pro adresu monitoru.

Adresa monitoru (přepínače DIP)

• DIP 1–5 nastavují kód uživatele 1–32. Tlačítko dveřní stanice volá monitory se svým kódem – u jednotlačítkové stanice (například ZW-702-1D) mají monitory kód 1. Na jeden kód lze připojit až 4 monitory.
• DIP 6 přepněte do polohy ON jen na posledním monitoru vedení, na ostatních nechte OFF. Při zapojení přes rozbočovače videa (schéma v návodu ke dveřní stanici) má podle výrobce DIP 6 = ON každý monitor a přepínač rozbočovače je ON jen na konci vedení.

Tabulka všech 32 kódů je v návodu k monitoru.

Ovládání monitoru

• Hovor: po zazvonění se na obrazovce zobrazí návštěva, hovor přijmete tlačítkem Hovor (není třeba ho držet) a dalším stiskem ukončíte. Hovor trvá až 90 s, bez přijetí obrazovka po 30 s zhasne. Když je v bytě více monitorů, přijetím na jednom se ostatní vypnou.
• Otevření: během hovoru stiskněte tlačítko Odemknout.
• Sledování: v klidu podržte tlačítko Hovor – zobrazí se obraz dveřní stanice, dalším podržením přepnete na další stanici nebo přídavnou kameru.
• Melodie: podržte tlačítko Hovor do dlouhého pípnutí, tlačítkem Odemknout vyberte jednu z 9 melodií a tlačítkem Hovor uložte.
• Vnitřní volání: po nastavení dvoumístného čísla monitoru lze volat do dalších bytů; postup s tlačítky je v návodu.

Více dveřních stanic a kamer

Když máte více dveřních stanic nebo přídavné kamery, nastavte v monitoru kód sestavy: podržte obě tlačítka do dlouhého pípnutí, tlačítko Hovor stiskněte tolikrát, kolik je kód podle tabulky v návodu (například 3 stanice, z toho 2 s kamerou = kód 8), a potvrďte tlačítkem Odemknout. Monitor zvládne až 4 dveřní stanice a 4 přídavné kamery.

Kompatibilita a omezení

• Dveřní stanice: 2vodičová tabla ZONEWAY řady ZW-702, ZW-619 a ZW-738, například ZW-702-1D se čtečkou RFID.
• Kamera: přídavná analogová kamera se připojuje k dveřní stanici, monitor ji jen zobrazuje – vlastní vstup pro kameru nemá.
• Paměť: snímky návštěv se ukládají do vnitřní paměti (až 240 snímků), slot pro kartu microSD monitor nemá. Dotykové menu a záznam na kartu mají monitory ZW-432M a ZW-777-TUYA.
• Zámek se připojuje k dveřní stanici, monitor ho otevírá tlačítkem Odemknout.
• Ovládání z mobilu umožní IP modul ZW-IP připojený do portu na zadní straně monitoru (do sítě kabelem nebo přes wifi).
• Napájení: sběrnice 24 V DC z napáječe ZW-202 (až 12 monitorů) nebo ze zdroje hotové sady; nad 12 monitorů zesilovač a napáječ ZW-507.

Co budete k monitoru potřebovat

• Nutné: 2vodičová dveřní stanice ZONEWAY, napájení sběrnice 24 V DC a dvoužilový kabel.
• Doporučené: IP modul ZW-IP pro hovor a otevírání z mobilu, napáječ ZW-202 a rozbočovač ZW-504 pro více monitorů, elektrický zámek nebo otvírač k dveřní stanici.

Související výrobky ZONEWAY

K monitoru se hodí dveřní stanice ZW-702-1D se čtečkou RFID, IP modul ZW-IP a napáječ ZW-202; s dotykovým displejem je k dispozici ZW-432M a ZW-777-TUYA.

Dveřní stanice ZONEWAY ZW-702-1D s RFID

IP modul ZONEWAY ZW-IP

Napáječ ZONEWAY ZW-202

Monitor ZONEWAY ZW-432M – 4,3" s dotykovým displejem

Monitor ZONEWAY ZW-777-TUYA – 7" s Wi-Fi modulem Tuya

Časté otázky k monitoru ZW-432K

Má monitor dotykový displej?

Ne. ZW-432K se ovládá dvěma tlačítky pod displejem – Hovor a Odemknout. Dotykový displej mají monitory ZW-432M a ZW-777-TUYA.

Kam se ukládají snímky návštěv?

Do vnitřní paměti monitoru, podle výrobce až 240 snímků. Slot pro kartu microSD monitor nemá.

Kolik monitorů mohu připojit?

Každý monitor má kód 1–32 nastavený přepínači DIP a na jedno tlačítko dveřní stanice lze připojit až 4 monitory. Pro více monitorů je potřeba napáječ ZW-202, nad 12 monitorů zesilovač a napáječ ZW-507.

Lze monitor ovládat z mobilu?

Ano, s IP modulem ZW-IP, který se připojí do portu na zadní straně monitoru a do domácí sítě.

Návody ke stažení

Originál EN návod ke stažení ZDE

CZ návod ke stažení ZDE

Rychlý návod a obecné užitečné informace k 2D videozvonkům ZONEWAY ZDE

Ukázka funkce i s IP modulem:

Videozvonek podporuje P2P, to je nejsnazší možností využít pro přístup přes speciální aplikaci, naskenováním QR kódu nebo ručním zadáním sériové čísla modulu (je i na štítku). Aplikace ihned ukáže obraz z videozvonku. Tyto aplikace jsou určené pro mobilní telefony. Aplikaci naleznete v Google Play - název IP system.
