Zápustná IP66 čtečka otisku prstu a RFID | ZONEWAY EF1

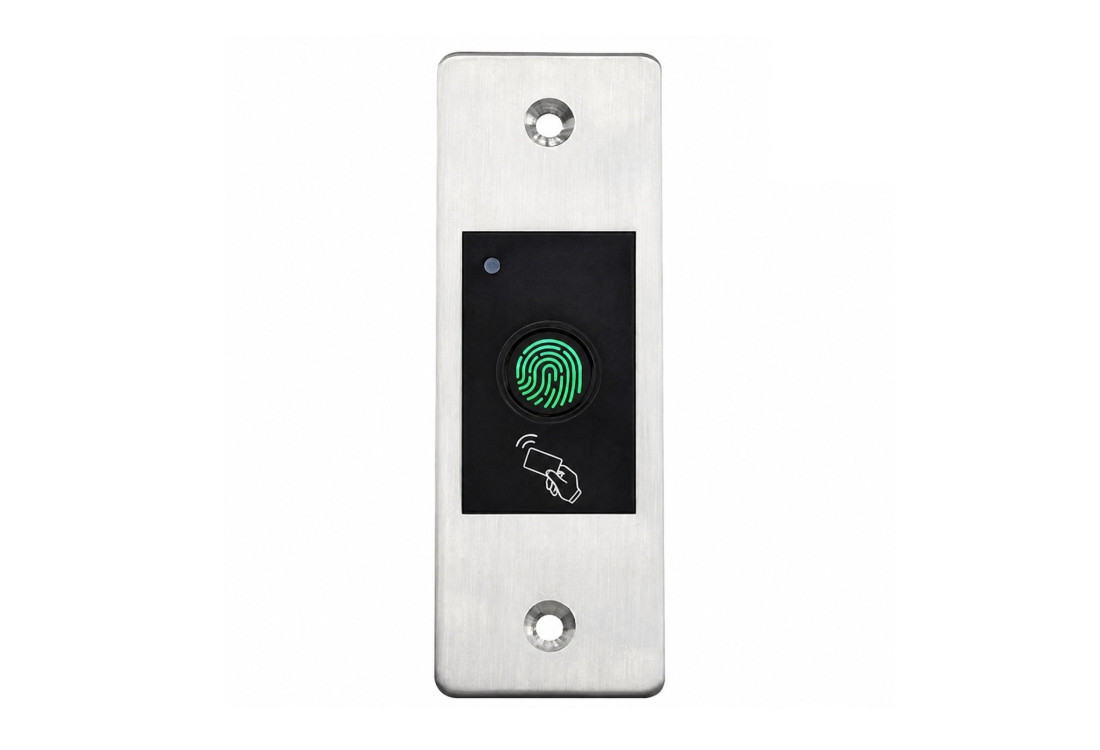

ZONEWAY EF1 je kompaktní zápustná biometrická přístupová jednotka určená přímo do dveřní zárubně nebo rámu. Nenápadné kovové provedení spojuje pohodlné ověření otiskem prstu s bezkontaktními RFID kartami a čipy EM 125 kHz. Díky krytí IP66 je vhodná také pro chráněné venkovní vstupy a náročnější provozní prostředí.

EF1 pracuje jako samostatná řídicí jednotka: po úspěšné identifikaci ovládá elektrický nebo elektromagnetický zámek vlastním bezpotenciálovým relé NO/NC/COM. Umožňuje připojení odchodového tlačítka, nastavení impulzu relé v rozsahu 0–99 sekund i režim Latch pro trvalé odemčení dveří nebo branky. Tříbarevná LED poskytuje srozumitelnou provozní a programovací signalizaci.

Hlavní výhody zápustné čtečky ZONEWAY EF1

• Dvě metody přístupu: otisk prstu nebo RFID karta či čip EM 125 kHz.
• Kapacita 800 otisků a 3000 karet: dostatečná rezerva pro firmy, bytové domy, sklady i provozní objekty.
• Úzké zápustné provedení: přístroj nezabírá zbytečné místo na stěně a přirozeně zapadne do rámu dveří.
• Krytí IP66: zvýšená odolnost proti prachu a stříkající vodě.
• Samostatné řízení zámku: jedno programovatelné relé NO/NC/COM s maximálním zatížením 2 A.
• Pružné nastavení: impulz relé 0–99 sekund, výchozí hodnota 5 sekund, a režim Latch.
• Snadnější správa: podporuje master kartu a master otisk pro základní programování uživatelů.

Kde se EF1 uplatní

Zápustná čtečka je vhodná pro vstupy do kanceláří, menších provozů, skladů, technických místností, bočních vchodů a branek. Volte ji tam, kde požadujete nenápadnou instalaci, biometrický přístup a přímé ovládání zámku bez samostatné řídicí ústředny.

Zapojení a montáž

Jednotka se napájí stejnosměrným napětím 9–24 V. Vývody relé NO, NC a COM umožňují připojit zámek podle požadovaného provozního režimu; samostatný vstup OPEN je určen pro odchodové tlačítko. Při společném napájení se zámkem použijte ochrannou diodu 1N4004 podle schématu v návodu, která omezuje napěťové špičky vznikající při vypnutí indukční zátěže. Montáž a elektrické zapojení doporučujeme svěřit odborné osobě.

Pro povrchovou instalaci lze podle konkrétního stavebního řešení použít kovovou montážní krabičku SM40, kterou najdete mezi souvisejícími produkty.

Správa uživatelů a provoz dveří

Master karta a master otisk

Přidávání a odebírání uživatelů probíhá přímo u jednotky pomocí master karty nebo master otisku. Master kartu uchovávejte odděleně od běžných uživatelských karet. Obnovení továrního nastavení podle návodu zachovává uložené uživatele; nejde tedy o vymazání všech oprávnění.

Krátký impulz nebo trvalé odemčení

Impulzní režim sepne relé na nastavenou dobu. Režim Latch umožňuje přepínání stavu dveří mezi odemčením a uzamčením. Volbu režimu vždy slaďte s použitým zámkem a požadovaným provozem vstupu.

Technické parametry

• Identifikace: otisk prstu a RFID EM 125 kHz
• Kapacita: 800 otisků a 3000 karet
• Čtecí vzdálenost RFID: přibližně do 2 cm
• Napájení: 9–24 V DC
• Klidový proud: nejvýše 25 mA; aktivní proud: nejvýše 100 mA
• Relé: 1× NO/NC/COM, max. 2 A; doba sepnutí 0–99 s
• Krytí: IP66; provozní teplota: −25 až +60 °C; vlhkost: 20–98 % RH
• Čelní díl: slitina zinku, stříbrné provedení
• Rozměry: 115 × 40 × 30 mm

Výběr návodu: pro provedení s 800 otisky používejte český nebo anglický návod EF1 / F99 v části Ke stažení. Následující původní návod E1/EF1 popisuje starší provedení se 100 otisky.

Manuál ke stažení ZDE
