8MPx kamerový IP POE set - 4x NC941, POE switch 4 + 1| ZONEWAY 4-NC941-3016

Kamerový set 4K (8 MPx): 4× antivandal dome IP kamera a NVR rekordér – ZONEWAY 4-NC941-3016

Kamerový systém ve 4K rozlišení pro vstupy, chodby, obchody, kanceláře i rodinné domy: 4× odolná dome PoE IP kamera ZONEWAY NC941 s 8 MPx a snímačem SONY STARVIS, NVR rekordér ZONEWAY NVR3016, PoE switch 4+1 a Wi-Fi router. Kovová kamera s krytím IP67 a odolností IK10 vydrží i tam, kde na ni lze dosáhnout; obraz sledujete v české aplikaci V247 bez veřejné IP.

Dome kamery se hodí pod přesahy střech, do průjezdů, na stropy chodeb a všude, kde má kamera působit nenápadně a přitom odolat pokusu o poškození. Rozlišení 4K (3840 × 2160) dává v záznamu víc detailu, když potřebujete obraz přiblížit – například obličej u dveří nebo předmět na pultu. Kamery, rekordér i switch jsou vzájemně odzkoušené a set vyjde výrazně levněji než nákup stejných komponent jednotlivě.

Hlavní výhody kamerového setu 4-NC941-3016

• 8 MPx 4K (3864 × 2192 px) se snímačem 1/2,8" SONY STARVIS – citlivý back-illuminated snímač, barevný obraz už od 0,05 lx.
• Antivandal dome s odolností IK10 a kovovým tělem IP67 – vydrží úder i déšť, mráz a prach.
• AI videoanalýza v kamerách – narušení oblasti a překročení čáry s rozlišením osoby a vozidla, postávání a shromažďování osob.
• EXIR přísvit do 25 m – noční černobílý obraz s automatickým IR-CUT filtrem.
• Slot na microSD kartu až 1 TB – záloha záznamu přímo v kameře.
• Audio vstup a výstup – ke kameře připojíte mikrofon a reproduktor.
• WDR a koridorový režim – vyrovnání protisvětla a obraz na výšku pro chodby a průjezdy.
• NVR pro až 16 kamer, české menu, V247 a iVMS320 – vzdálený přístup přes P2P bez veřejné IP.

Co je v kamerovém setu

• 4× IP kamera ZONEWAY NC941 – venkovní 8MPx (4K) antivandal dome kamera s AI, IR 25 m, slotem microSD a audio vstupem i výstupem,
• 1× NVR rekordér ZONEWAY NVR3016 – 16 kanálů, 4K HDMI, H.265+, s napájecím zdrojem, SATA kabely a USB myší,
• 1× PoE switch 4+1 – čtyři PoE porty napájí kamery po datovém kabelu, uplink port pro připojení k routeru,
• 1× Wi-Fi router.

Pevný disk není součástí setu – kapacitu vyberete ve volbách u zboží nebo samostatně (viz tabulka níže). K setu lze v nabídce u zboží zvolit také LAN kabeláž s nalisovanými koncovkami RJ45 v délce 20 nebo 40 m. Tento IP kamerový set stačí doplnit o disk a kabely a můžete začít nahrávat ve 4K.

Kamery ZONEWAY NC941: 4K dome se snímačem SONY STARVIS a odolností IK10

ZONEWAY NC941 je venkovní antivandal dome kamera s 1/2,8" snímačem SONY STARVIS (back-illuminated CMOS), procesorem NOVATEK a efektivním rozlišením 3864 × 2192 px. Hlavní stream 3840 × 2160 (4K) běží při 20 snímcích za sekundu. Pevný objektiv 3,6 mm zabere horizontálně 84°, vertikálně 48° a diagonálně 97°. Kovové tělo s krytím IP67 má odolnost IK10 – je konstruované na úder odpovídající pádu 5 kg z výšky 40 cm.

• EXIR přísvit (2 LED) s dosahem až 25 m, automatické řízení a IR-CUT filtr; barevný obraz od 0,05 lx,
• WDR, BLC, HLC, ROI, 3D NR a koridorový režim (obraz na výšku pro chodby a průjezdy),
• slot na microSD kartu až 1 TB (karta není součástí) – video i snímky, také podle detekce pohybu; záznam přehrajete v prohlížeči nebo stáhnete do počítače,
• audio vstup a výstup pro mikrofon a reproduktor, v kameře je navíc zabudovaný reproduktor a mikrofon,
• privátní masky (3 zóny) – skryjete části obrazu, které zasahují k sousedům,
• upozornění e-mailem, snímky a video na FTP a do cloudových služeb (Dropbox, Google Drive),
• ONVIF 19.12 (Profile S/T/G), H.265+ / H.265 / H.264+ / H.264, síť 10/100 Mb/s,
• napájení PoE IEEE 802.3af nebo 12 V DC, provoz −20 až +60 °C.

AI videoanalýza kamer NC941

• narušení oblasti s rozlišením osoby a vozidla,
• překročení virtuální čáry s rozlišením osoby a vozidla, včetně volby směru,
• dvojité narušení oblasti (dvojitý virtuální plot),
• postávání (lelkování) v hlídané zóně,
• shromažďování osob,
• detekce pohybu založená na rozpoznání osoby,
• rozpoznávání i porovnávání tváří (obličejů).

Události se propojí se záznamem v rekordéru, e-mailem se snímkem a push notifikací do mobilu. Kompletní parametry kamery najdete na kartě ZONEWAY NC941.

NVR rekordér ZONEWAY NVR3016 – záznamové zařízení pro až 16 kamer

Síťový videorekordér (NVR) nahrává obraz i zvuk ze všech kamer na pevný disk a ukazuje živý obraz na televizi nebo monitoru přes HDMI až 4K nebo VGA, s dělením obrazovky až na 16 kamer. Kamery 4K (8 MPx) nahrává až na 10 kanálech v plných 25 sn./s – čtyři kamery NC941 (4K při 20 sn./s) se do tohoto limitu vejdou s velkou rezervou. Celkem připojíte až 16 kamer (z toho nejvýše 10 ve 4K), součet datových toků všech kamer může být až 128 Mb/s. Rekordér má gigabitový síťový port, kompresi H.265+, audio vstup a výstup RCA a jednu pozici pro 3,5" SATA disk do 8 TB.

AI videoanalýzu provádějí kamery – rekordér jejich chytré události nastaví, nahraje, umožní rychle vyhledat a pošle upozornění do mobilu nebo e-mailem.

Díky ONVIF (Profile S, G, T) připojíte i stacionární nebo otočné PTZ kamery jiných značek, například vaše stávající starší kamery, a ovládání je stejné jako u ostatních rekordérů ZONEWAY. Snímky a záznamy událostí může rekordér posílat e-mailem, na FTP nebo do cloudového úložiště (službu cloudového záznamu nabízí aplikace V247) – důležité záběry tak zůstanou k dispozici i při krádeži rekordéru. Podrobný popis najdete na kartě ZONEWAY NVR3016.

Záznam z rekordéru zálohujete přes USB na flash disk nebo externí disk, po síti nebo do cloudu (Dropbox, Google Drive) a exportujete ho i v oblíbeném formátu AVI, který přehrajete v běžném přehrávači videa.

Otevřený systém: díky ONVIF a RTSP propojíte rekordér i kamery se systémy Synology Surveillance Station, Milestone XProtect nebo Blue Iris a s chytrou domácností Home Assistant, Loxone či Fibaro. Rekordér i kamery přes ONVIF spolupracují také se zařízeními jiných značek, např. Hikvision nebo Dahua. Pro firemní sítě rekordér podporuje správu SNMP, QoS a 802.1x.

Jak kamerový set zapojit

1. Kamery připojte síťovým kabelem (Cat5e nebo lepší, max. 100 m) do čtyř PoE portů switche 4+1 – jeden kabel kameru napájí a přenáší obraz.
2. Uplink port switche a rekordér NVR3016 připojte do routeru (ze setu nebo vašeho stávajícího) – rekordér má jediný síťový port, kamery a rekordér se proto propojí přes router.
3. Pevný disk vložte do rekordéru a rekordér připojte k monitoru nebo televizi přes HDMI.
4. Průvodce v českém menu provede nastavením času, sítě, disku a kamer – kamery ZONEWAY rekordér vyhledá v síti.
5. Vzdálený přístup: v aplikaci V247 načtěte QR kód z menu rekordéru a zadejte heslo.

Jak velký disk ke kamerovému setu zvolit

Po zaplnění disku nahrává rekordér v nekonečné smyčce – nejstarší záznam se automaticky přepíše. Orientační délka nepřetržitého záznamu z 4 kamer 4K při toku 4 Mb/s na kameru (předpoklad pro 4K kameru v H.265; skutečný tok závisí na scéně a nastavení):

Při nahrávání jen při pohybu nebo AI události a se zapnutým H.265+ vydrží záznam výrazně déle. Disky: 1 TB, 2 TB, 3 TB, 4 TB. Kamery NC941 mohou navíc nahrávat na vlastní microSD kartu jako zálohu.

Rozšíření kamerového systému

Rekordér NVR3016 zvládne až 16 kamer, z toho nejvýše 10 ve 4K. Pro další kamery přidejte PoE switch – například PoE switch 8+1 – a kamery z naší nabídky: další NC941, pro fasády a příjezdy bullet NC981, dome se zoomem NC961+ nebo 8MPx kameru s barevným nočním viděním NC962. Pro větší objekt máme set s 8 kamerami NC941, bullet variantu set 4× NC981 a všechny sety v kategorii Sety bezpečnostních kamer. Rekordér a switch ochrání při krátkém výpadku proudu záložní zdroj UPS 650 VA.

Vzdálený dohled: aplikace V247, BitVision a PC software iVMS320

Kamery sledujete kdykoli přes internet ze smartphonu, tabletu i počítače. Díky P2P připojení nepotřebujete veřejnou IP adresu ani nastavování routeru – připojit se lze také přes veřejnou IP adresu. Mobilní aplikace V247 (Android, iOS) je v češtině a výrobce ji doporučuje pro nové instalace; majitelé starších zařízení znají předchozí aplikaci BitVision (také v češtině – překlad pro vás zajistil ELETUR), ve které stávající instalace dál fungují. V počítači (Windows, macOS) použijete zdarma program iVMS320, přepnutelný do češtiny, který se také připojí přes P2P, nebo webový prohlížeč Edge, Chrome, Firefox či Safari.

• živý obraz ve dvou kvalitách streamu,
• přehrávání, vyhledávání a stažení záznamu do telefonu,
• push notifikace při AI události – osoba, vozidlo, překročení čáry,
• poslech zvuku, pokud je ke kameře připojen mikrofon,
• základní nastavení kamer a rekordéru.

Mobilní aplikace V247 – nastavení a vzdálený přístup:

Připojení rekordéru k aplikaci V247 a základní funkce (video v angličtině):

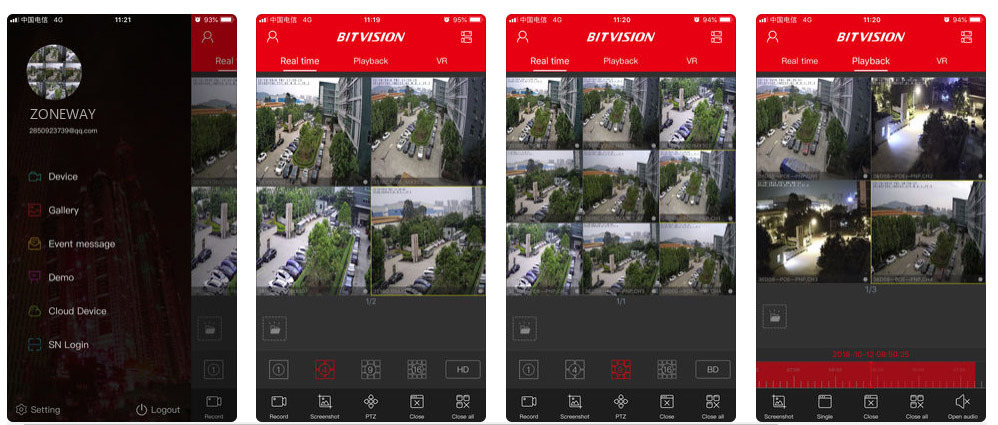

Předchozí aplikace BitVision – ukázka funkcí aktualizace:

PC software iVMS320 (lze přepnout do češtiny):

Webové rozhraní kamery ZONEWAY v prohlížeči:

České menu rekordéru a kamer – rozhraní verze 6.0

Menu rekordéru i kamer je kompletně v češtině (na výběr jsou i další jazyky). Vzhledem i strukturou je ovládání menu podobné rekordérům Hikvision, takže se v něm rychle zorientujete. Rekordér ovládáte myší přímo na monitoru, přes webový prohlížeč nebo na dálku z aplikace. Průvodce při prvním spuštění provede nastavením času, sítě, disku a kamer, výrobce navíc nabízí aktualizaci firmwaru přes internet.

Video ukázka rozhraní NVR 6.0:

Ukázky AI funkcí a nočního přísvitu

Ukázka videoanalytických AI funkcí (IVA/VCA) kamer ZONEWAY a práce s událostmi v rekordéru:

Podpora pro kamery a rekordéry ZONEWAY – integrace, aplikace a firmware

Ke všem našim kamerám a rekordérům ZONEWAY nabízíme v záložce Ke stažení české návody, PC program a mobilní aplikace, nástroj pro vyhledání zařízení v síti a firmware. Pro instalační firmy a integrátory uvádíme i údaje pro napojení na další systémy:

• RTSP stream kamery – hlavní stream rtsp://IP-adresa:554/0, vedlejší stream rtsp://IP-adresa:554/1.
• RTSP stream z rekordéru NVR/XVR – rtsp://IP-adresa:554/00: první číslice je kanál (0 = kanál 1), druhá stream (0 = hlavní, 1 = vedlejší).
• ONVIF – kamery ZONEWAY podporují ONVIF Profile S a T, novější modely také G a M; přesnou verzi najdete v technické specifikaci konkrétní kamery.
• Aplikace – mobilní aplikace V247 a PC program iVMS247 (Windows, macOS, Linux) pro rozhraní 6.0 i 7.0; starší BitVision a iVMS320 fungují dál.
• Firmware – zařízení si samo ověří nejnovější firmware a v menu ho aktualizujete jedním kliknutím.
• Zapomenuté heslo – obnova přes e-mail, bezpečnostní otázky nebo bezpečnostní klíč, novější rekordéry i dynamickým heslem (volba „Zapomenuté heslo“ v zařízení).

Časté dotazy ke kamerovému setu

Proč zvolit dome kameru?

Dome kamera je kompaktní a nenápadná a hodí se na strop nebo pod přesah střechy. NC941 má navíc odolnost IK10, takže vydrží i úder tam, kde je kamera na dosah.

Nahrává rekordér kamery v plném 4K?

Ano. NVR3016 nahrává 4K kamery až na 10 kanálech; kamera NC941 posílá 4K obraz při 20 sn./s.

K čemu je v kameře slot na microSD kartu?

Karta (až 1 TB, není součástí) slouží jako záloha přímo v kameře – záznam z ní přehrajete v prohlížeči nebo stáhnete do počítače.

Nahrává kamera i zvuk?

Kamera má audio vstup a výstup – po připojení mikrofonu nahrává rekordér obraz i zvuk.

Potřebuji veřejnou IP adresu?

Ne. Vzdálený přístup funguje přes P2P – stačí načíst QR kód v aplikaci V247.

Je v setu pevný disk?

Ne, disk si zvolíte u zboží nebo dokoupíte samostatně – rekordér podporuje jeden 3,5" SATA disk do 8 TB. Bez disku rekordér ukazuje živý obraz, ale nenahrává.

Obsah balení

• 4× IP kamera ZONEWAY NC941
• 1× NVR rekordér ZONEWAY NVR3016 (napájecí zdroj 12 V, SATA kabely, USB myš, šroubky)
• 1× PoE switch 4+1 (napájecí adaptér)
• 1× Wi-Fi router

ELETUR – kamerové sety na míru, servis a podpora v češtině

Kamerové sety ZONEWAY dodává ELETUR s.r.o. – dodavatel zabezpečovací techniky s dlouholetými zkušenostmi a více než 30 tisíci vyřízenými objednávkami, který zajišťuje záruční i pozáruční servis. Na trhu je ELETUR od roku 2009 – už 17 let. Sety nabízíme v různých variantách – vyberete si počet a typ kamer, kapacitu disku i délku kabelů. Hledáte jinou sestavu nebo jiný počet kamer? Sestavíme vám kamerový set na míru – stačí nám napsat e-mail a poradíme vám s výběrem.

České návody, obsah CD, český CMS software, mobilní aplikace a nástroje najdete ZDE, dokumentaci také na www.zoneway.cz. Pro vývojáře a nasazení v profesionálních projektech jsou k dispozici podrobné materiály včetně CGI příkazů, SDK a RTSP streamů – ke stažení ZDE.
