ZONEWAY SF3 pro přístup otiskem prstu a EM kartou

ZONEWAY SF3 je venkovní čtečka otisků prstů s vestavěnou čtečkou RFID karet a čipů 125 kHz (EM). Ve štíhlém těle ze slitiny zinku s krytím IP66 spojuje dvě cesty, jak otevřít dveře: přiložením prstu, nebo přiložením karty či přívěsku. Pracuje buď jako samostatný přístupový systém s vlastním relé pro elektrický zámek, nebo jako čtečka Wiegand 26–44 bitů připojená k nadřazenému přístupovému kontroléru.

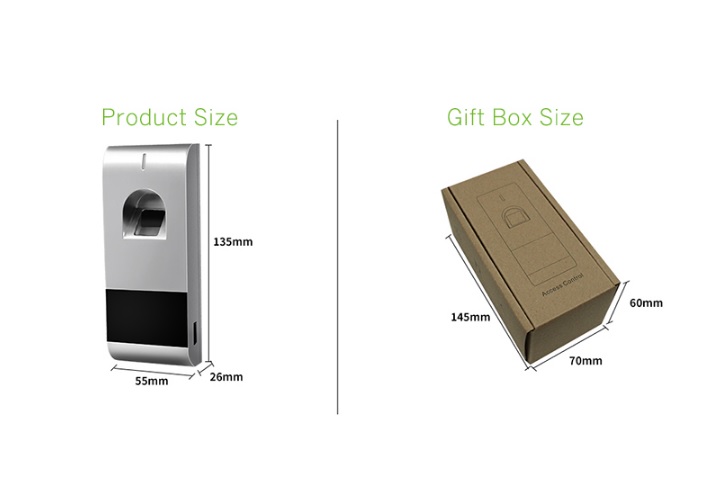

Šířka jen 55 mm umožňuje montáž přímo na úzký profil dveřního rámu, ke vstupní brance nebo vedle vrat. Kovové antivandal provedení je určené pro místa, kde se čtečka nedá schovat pod stříšku a kde ji denně používají desítky lidí. Do paměti se vejde 1 000 otisků a 2 000 karet, celkem tedy 3 000 uživatelů.

Zařízení se programuje infračerveným dálkovým ovladačem a dvojicí master karet, které jsou součástí balení. Navíc umí přenášet uživatele do telefonu s Androidem a zpět přes aplikaci U-Transfer – to oceníte při zálohování databáze, výměně čtečky nebo při nastavování více vchodů se stejnými lidmi.

Komu SF3 pomůže

• SVJ a bytové domy – vstup do domu, kočárkárny, sklepů nebo do garáže bez rozdávání klíčů; ztracený čip se jednoduše vymaže.
• Firmy, sklady a dílny – zaměstnanec otevírá prstem, brigádník nebo návštěva dostane kartu, kterou po skončení spolupráce zrušíte.
• Rodinné domy – otevírání branky nebo vstupních dveří prstem, děti a senioři nemusí nosit klíč.
• Montážní firmy a správci objektů – SF3 poslouží jako biometrická venkovní čtečka do stávajícího systému s kontrolérem Wiegand; jedna čtečka pokryje otisky i karty.
• Prostory s vyšším zabezpečením – režim vícenásobného ověření (2–9 osob) a Interlock pro dvoje dveře, např. vstupní propust, serverovna nebo trezorová místnost.

Základní funkce SF3

Kovová čtečka ZONEWAY SF3 s integrovaným čtením EM karet a čipů je navržená pro samostatné řízení jednoho vstupu jedním relé. Kapacita je 1 000 otisků prstů a 2 000 karet či čipů. Zásadní výhodou je správa uživatelů přes mobilní aplikaci U-Transfer: telefonem s Androidem připojeným přes USB načtete, uložíte, přenesete nebo smažete otisky i karty. Do správy uživatelů se dostane jen ten, kdo zná heslo správce – nepovolaná osoba tak nastavení nezmění.

• Kovové antivandal provedení ze slitiny zinku s práškovým lakem
• Vodotěsnost IP66 pro venkovní montáž
• Wiegand výstup 26–44 bitů (z výroby 26 bitů, lze vypnout)
• Pulzní režim i přepínací (latch) režim relé – krátké odemčení, nebo trvale otevřené dveře či brána
• Nahrávání a stahování uživatelů aplikací U-Transfer
• V balení programovací dálkový ovladač a karty Master Add / Master Delete
• Vstupy pro odchodové tlačítko a dveřní kontakt, výstup pro sirénu
• Sabotážní alarm, vícebarevná stavová LED a vestavěný bzučák

Dva způsoby nasazení: samostatně, nebo jako čtečka ke kontroléru

Samostatný (standalone) provoz: SF3 sama vyhodnotí otisk či kartu a přepne své relé NO / NC / COM, které ovládá elektromagnetický zámek, elektrický zámek nebo pohon brány. Připojit můžete odchodové tlačítko, dveřní kontakt i sirénu – vznikne kompletní přístupový systém pro jedny dveře bez dalšího kontroléru a bez počítače.

Režim čtečky (pass-through): výstup Wiegand D0 / D1 pošle číslo přiložené karty do nadřazené ústředny. U otisků vytvoří SF3 tzv. virtuální číslo karty složené z Device ID (0–255) a čísla uživatele – např. Device ID 255 a uživatel č. 3 se do kontroléru odešlou jako karta 255,00003 (u formátu Wiegand 26). Postup: otisk nejdřív uložíte do SF3, kontrolér přepnete do přidávání karet a na SF3 přiložíte zaregistrovaný prst – kontrolér si číslo uloží jako novou kartu. Díky tomu lze otisky používat i s kontroléry, které o biometrii nic nevědí.

Správa přes USB a aplikaci U-Transfer

Aplikace U-Transfer je určená pro telefony s Androidem 4.4 a novějším. Telefon se k čtečce připojí kabelem USB (přes OTG), při připojování má být napájení čtečky odpojené. Po potvrzení spojení začne LED čtečky blikat zeleně. Aplikace pracuje úplně offline – nepotřebuje Wi-Fi, mobilní data ani cloudový účet, a čtečka proto zůstává mimo internet. Každý zásah je chráněn heslem správce (z výroby 123456 – po instalaci ho změňte).

Aplikace má pět nabídek: Device connected (připojení), FP (otisky), Card (karty), User (uživatelé) a Ep (vestavěný návod). Umí:

• zobrazit údaje o čtečce – model, verzi firmwaru, kapacitu otisků a karet, dobu otevření, dobu alarmu, Device ID a formát Wiegand,
• načíst všechny otisky a karty z čtečky a uložit je do telefonu jako zálohu,
• mazat jednotlivé uživatele nebo všechny najednou (smaže se v čtečce i v aplikaci a nejde to vrátit),
• nahrát uložené uživatele do jiné čtečky SF3 – rychlé nastavení dalšího vchodu nebo výměna kusu bez nového snímání prstů,
• vymazat celou čtečku před předáním do jiného objektu.

Počet čteček spravovaných jedním telefonem není omezen.

Režimy přístupu a ochranné funkce

• Jen karta, jen otisk, nebo karta či otisk (výchozí) – volíte podle toho, jak přísný má vstup být.
• Vícenásobné ověření (2–9 uživatelů) – dveře se otevřou, až se postupně ověří zvolený počet různých osob; mezi jednotlivými ověřeními smí uplynout nejvýše 10 s a stejný prst či kartu nelze použít dvakrát.
• Autorizační uživatelé (blokace vstupu) – otisky na ID 999 a 1000 a karty na ID 2999 a 3000 slouží jako „klíč správce“: jedním přiložením zablokují vstup všem ostatním (červená LED 4× blikne, odchodové tlačítko uvnitř dál funguje), druhým přiložením se provoz obnoví (zelená LED 4× blikne).
• Hlídání dveří – s dveřním kontaktem čtečka pípáním upozorní na dveře otevřené déle než 1 minutu (DOTL) a při násilném otevření spustí bzučák i externí sirénu.
• Ochrana proti zkoušení – po 10 neplatných pokusech během 10 minut může čtečka vstup na 10 minut zablokovat, nebo spustit alarm.
• Sabotážní alarm – reaguje na pokus o sejmutí čtečky ze zdi.
• Tichý provoz – bzučák lze vypnout, třeba u vchodu do bytu nebo ordinace.

Interlock pro dvojici dveří

Funkce Interlock vzájemně blokuje dvoje dveře: druhé se otevřou teprve tehdy, když jsou první zavřené (a naopak). Tak vzniká bezpečnostní propust, jakou znáte z bank, laboratoří nebo vstupů do čistých prostor. Potřebujete dvě čtečky SF3 (označme je A a B), na každých dveřích dveřní kontakt zapojený podle schématu výrobce a na obou čtečkách zapnutý Interlock (kód 6 3 #). Uživatele zaregistrujete do obou čteček – nejrychleji přenosem přes U-Transfer. Jedna čtečka sama o sobě zůstává jednoreléovou jednotkou pro jedny dveře.

Pokud SF3 připojujete jako čtečku ke kontroléru, nastavte na obou zařízeních stejný formát Wiegand (počet bitů).

Kompatibilita

• Kontroléry s Wiegand vstupem – přístupové kontroléry ZONEWAY a SEBURY (např. řada sBoard) i zařízení jiných výrobců, která přijímají Wiegand 26–44 bitů.
• Karty a přívěsky RFID 125 kHz EM (EM4100 / TK4100 a kompatibilní) – ISO karty, klíčenky, náramky i samolepky. Karty MIFARE 13,56 MHz tato verze nečte.
• Zámky 12 V – elektromagnetické zámky, elektrické zámky a západky (fail-safe i fail-secure), motorické zámky a pohony bran s beznapěťovým vstupem.
• Doplňky – odchodové tlačítko, magnetický dveřní kontakt, siréna 12 V.

Zapojení vodičů

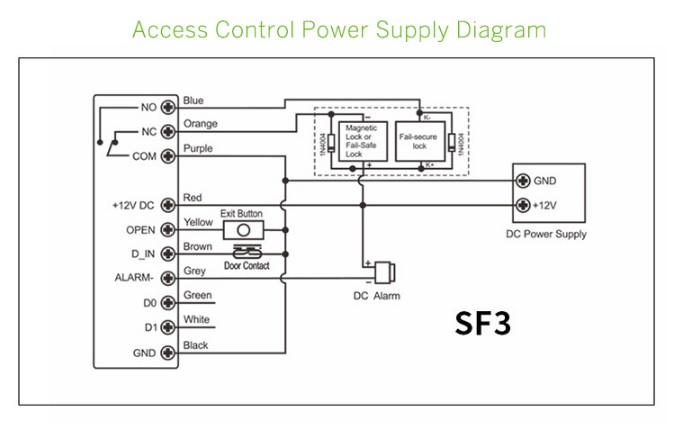

Čtečka má barevně značený kabelový svazek. Přehled svorek podle manuálu výrobce:

Důležité: když zámek i čtečka sdílejí jeden napájecí zdroj, zapojte paralelně k zámku diodu 1N4004 (je přiložena v balení) – chrání čtečku před napěťovými špičkami z cívky zámku. Pro odolnější instalaci lze použít i napájecí zdroj pro přístupové systémy se samostatným výstupem pro zámek; zapojení pro oba případy najdete v návodu.

Montáž krok za krokem

1. Podle šablony vyvrtejte do stěny nebo rámu dva otvory pro hmoždinky (rozteč 73 mm) a otvor pro průchod kabelu.
2. Přišroubujte zadní montážní díl dvěma samořeznými šrouby 4 × 25 mm.
3. Propojte vodiče podle tabulky, spoje zaizolujte a kabel protáhněte do stěny.
4. Nasaďte čtečku shora na montážní díl a zajistěte ji spodním pojistným šroubem přiloženým klíčem.
5. Připojte napájení – LED svítí červeně a čtečka je v pohotovosti.
6. Přihlaste se dálkovým ovladačem (* 123456 #), změňte master kód a přidejte uživatele.

Rychlé programování – přehled kódů

Všechny kódy se zadávají na dálkovém ovladači po vstupu do programování (* master kód #); programování ukončíte hvězdičkou.

Master karty: přiložte kartu Master Add, pak kartu uživatele (nebo dvakrát prst) a znovu Master Add – uživatel je přidán. Mazání funguje stejně s kartou Master Delete (prst stačí přiložit jednou). Místo master karet lze zaregistrovat i master otisky.

Návrat do továrního nastavení: odpojte napájení, podržte odchodové tlačítko a napájení znovu připojte. Po dvou pípnutích tlačítko pusťte, LED svítí oranžově – během 10 s přiložte dvě karty EM (nebo dva prsty): první bude Master Add, druhá Master Delete. Pokud master karty nepřidáváte, držte tlačítko alespoň 10 s. Uživatelé zůstávají uloženi.

Co znamenají světla a zvuky

Obsah balení

• čtečka ZONEWAY SF3 s kabelovým svazkem
• infračervený programovací dálkový ovladač
• karty Master Add a Master Delete
• dioda 1N4004 pro ochranu relé
• 2 hmoždinky a 2 samořezné šrouby 4 × 25 mm
• klíč na pojistný šroub
• uživatelský manuál (anglicky)

Nutné a doporučené příslušenství

• Zdroj 12 V DC – ideálně stabilizovaný zdroj pro přístupové systémy, případně se záložním akumulátorem, aby dveře fungovaly i při výpadku proudu.
• Elektrický nebo elektromagnetický zámek – podle typu dveří a požadavku, zda mají být dveře bez napětí zamčené, nebo odemčené.
• Odchodové tlačítko a magnetický dveřní kontakt – pohodlný odchod a hlídání dveří.
• RFID čipy a karty EM 125 kHz pro uživatele, kteří nechtějí nebo nemohou používat otisk.
• Přístupový kontrolér Wiegand, pokud má SF3 pracovat jako čtečka v rozsáhlejším systému.

Tipy z praxe

• Každému člověku zaregistrujte alespoň dva prsty (např. ukazováčky obou rukou) – při poraněném nebo hodně znečištěném prstu má náhradní.
• Prst při registraci i při otevírání pokládejte celou plochou bříška doprostřed snímače, nejen špičkou.
• Vedle otisků mějte pro jistotu i kartu nebo čip pro servis, úklid nebo hosty.
• Zapisujte si, kterému člověku patří které ID uživatele – mazání podle ID je nejrychlejší, když někdo odejde.
• Hned po instalaci změňte tovární master kód i heslo správce a zálohujte uživatele do aplikace U-Transfer.
• Pro venkovní montáž volte místo, kde na snímač nesvítí celý den přímé slunce, a kabel veďte do krabice nebo chráničky.

Časté otázky

Funguje SF3 bez počítače a bez internetu?
Ano. V samostatném režimu ukládá uživatele do vlastní paměti a sama spíná zámek. Aplikace U-Transfer pracuje offline přes kabel.

Mohu ji ovládat z iPhonu nebo přes Wi-Fi?
Aplikace U-Transfer je pro telefony s Androidem a připojuje se kabelem USB. Pro dálkovou správu přes internet lze SF3 připojit jako čtečku Wiegand ke kontroléru s Wi-Fi.

Kolik lidí do ní uložím?
1 000 otisků (ID 1–1000) a 2 000 karet či čipů (ID 1001–3000), dohromady 3 000 uživatelů.

Jaké karty čte?
Tato verze čte bezkontaktní karty a přívěsky EM 125 kHz (EM4100 / TK4100 a kompatibilní).

Má klávesnici pro PIN?
Ne, SF3 je čtečka otisků a karet. Číselné kódy se zadávají jen na dálkovém ovladači při programování. Pro přístup s PIN kódem zvolte čtečku s klávesnicí.

Vydrží venku déšť a mráz?
Krytí IP66 chrání před prachem a silným proudem vody. Standardní provedení pracuje od −30 do +60 °C; výrobce nabízí i provedení do −40 °C.

Co když zapomenu master kód?
Proveďte návrat do továrního nastavení přes odchodové tlačítko (viz výše) – master kód se vrátí na 123456 a uživatelé zůstanou zachováni.

Mohu dveře nechat otevřené třeba přes den?
Ano, v přepínacím (latch) režimu jedno ověření dveře odemkne a další je opět zamkne.

Jak propojit SF3 s kontrolérem?
Zelený vodič (D0) a bílý (D1) připojte na vstup Wiegand kontroléru, spojte GND a na obou zařízeních nastavte stejný formát Wiegand.

Technická specifikace

Návody a aplikace ke stažení

Uživatelský manuál čtečky (EN) ke stažení ZDE

Návod k mobilní aplikaci U-Transfer (EN) ke stažení ZDE

Mobilní aplikace U-Transfer pro Android ke stažení ZDE
