Autonomní kovová RFID klávesnice EM 125kHz pro 1000 uživatelů | Sebury BC2000EM

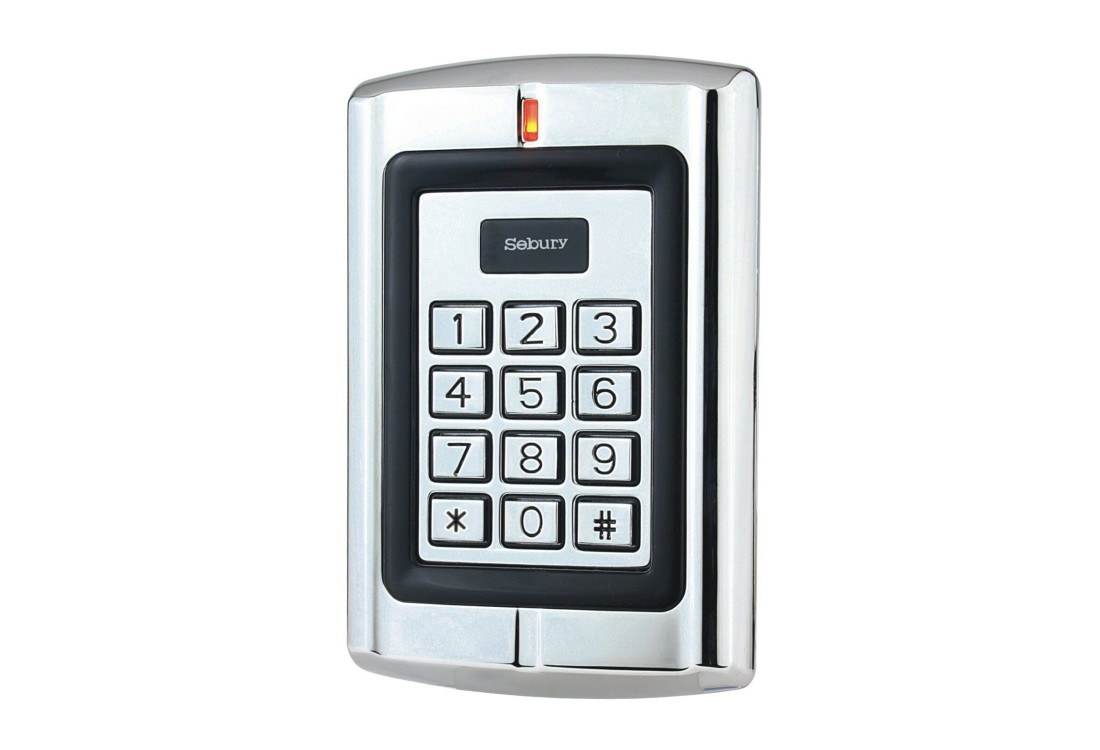

RFID čtečka čipů s kódovou klávesnicí Sebury BC2000EM

Sebury BC2000EM je autonomní RFID čtečka čipů s kódovou klávesnicí pro jedny dveře, branku nebo vjezd. Dveře otevřete čipem, kódem (PIN) nebo kombinací čipu a kódu. Robustní kovové tělo, podsvícená číselná klávesnice, čtečka EM karet a čipů 125 kHz, paměť pro 1000 uživatelů a vlastní přepínací relé pro elektrický zámek – čtečka funguje samostatně, bez počítače a bez nadřazeného kontroléru.

BC2000EM je osvědčená cesta k přístupovému systému na čip pro menší a středně velké instalace: rodinný dům, kancelář, sklad, dílnu, společný vchod bytového domu nebo technickou místnost. Oprávnění se ukládají přímo do nezávislé paměti čtečky a správa probíhá z čelní klávesnice. K dispozici je vstup pro odchodové tlačítko, vstup dveřního kontaktu, alarmový výstup, tamper kontakt a volitelný pulzní nebo bistabilní režim relé. Zařízení nevyžaduje síť, aplikaci ani cloudovou službu.

Hlavní přednosti čtečky BC2000EM

• Autonomní provoz: databáze uživatelů, vyhodnocení oprávnění i relé jsou přímo v jednotce.
• RFID čtečka s pamětí pro 1000 uživatelů: každá pozice může mít čip i vlastní PIN; data se při výpadku napájení neztratí.
• Tři režimy vstupu: jen čip, čip + PIN, nebo čip či PIN.
• EM 125 kHz: čte RFID čipy a karty EM4100/EM Marine na vzdálenost 2–6 cm podle identifikátoru.
• Pulzní i bistabilní relé: krátké odemknutí dveří na 1–99 s nebo trvalá změna stavu až do další autorizace.
• Dohled dveří: vstup magnetického kontaktu rozliší příliš dlouho otevřené a násilně otevřené dveře.
• Bezpečnostní reakce: tamper kontakt, blokace klávesnice nebo alarm po 10 chybných pokusech.
• Kovové provedení: 12 podsvícených tlačítek, tři stavové LED, provoz od −40 do +60 °C.

Video: čtečka Sebury BC2000 v provozu

Ukázkové video výrobce SEBURY: ovládání čtečky BC2000 a otevření dveří s elektrickým zámkem přiložením karty.

Co potřebujete k přístupovému systému na čip

Čtečka BC2000EM je srdcem jednoduchého přístupového systému. K otevírání dveří na čip budete potřebovat ještě tyto prvky – všechny najdete v naší nabídce:

• RFID čipy EM 125 kHz – RFID čip SEBURY TAG2 (1 ks), výhodná sada 100 čipů nebo odolný čip SEBURY TAG8.
• Elektrický zámek – magnetický zámek BEL-004 s přídržnou silou 280 kg, elektrický zámek BEL-005 pro kyvné dveře, pístový zámek SB-200A nebo další elektrické zámky.
• Zdroj 12 V – zálohovatelný zdroj SEBURY BPS-04 12 V / 3 A nebo BPS-08 12 V / 5 A pro silnější zámky.
• Odchodové tlačítko – nerezové tlačítko BT-004, vodotěsné EB-SW40D (IP67) nebo další odchodová tlačítka.
• Stříška pro venkovní montáž – ochranná stříška SEBURY BRS-01, která na BC2000 přesně pasuje.

Samostatné řízení jedněch dveří

Platnou autorizaci vyhodnocuje BC2000EM uvnitř zařízení a podle nastavení sepne suchý přepínací kontakt relé NO/NC/COM. Lze proto připojit zámek, který se odemyká přivedením napájení (výstup NO), i zámek uvolněný při jeho odpojení, například elektromagnetický zámek (výstup NC). Typ kontaktu se vždy volí podle principu zámku a požadovaného chování při výpadku proudu.

Bez počítače a bez řídicí ústředny

Uživatele, čas relé, režim přístupu i bezpečnostní funkce nastavíte číselnými příkazy na klávesnici. Konfigurační a uživatelská data jsou uložena v nevolatilní paměti, takže běžné přerušení napájení je nevymaže. Obnovení továrního nastavení vrátí provozní parametry a hlavní kód, ale zachová uložené uživatele.

Co autonomní provoz znamená v praxi

Není nutné instalovat software ani vést datovou sběrnici. Výhodou je rychlé zprovoznění samostatných dveří, branky nebo technické místnosti. Protože je však databáze i relé ve vnější jednotce, je u bezpečnostně citlivých vstupů vhodné pečlivě navrhnout montáž a kabelový prostup a případně použít oddělené pomocné relé v chráněném prostoru.

Otevírání dveří čipem, kódem nebo kombinací

Pro všechny uživatele se volí jeden z režimů: pouze čip, čip a PIN společně, nebo čip či PIN (nastavení z výroby). Kombinace dvou faktorů zvyšuje jistotu tam, kde samotný přenosný identifikátor nestačí – ztracený čip bez kódu dveře neotevře. Režim čip nebo PIN je naopak praktický pro smíšený provoz, například když zaměstnanci používají čipy a návštěvy nebo servis dostanou kód.

Programování RFID čtečky: čtyř- až šestimístné kódy

Oficiální manuál výrobce K2/BC-2000 popisuje hlavní i uživatelské kódy o délce 4 až 6 číslic. Do programování vstoupíte zadáním hlavního kódu – z výroby 9999, po instalaci ho změňte. Nově přidaný čip dostane v režimu čip + PIN výchozí PIN 1234, který si uživatel nastaví vlastní.

Správa uživatelů podle čipu nebo ID

Čip lze přidat s automaticky vytvořeným pořadím, nebo ho přiřadit ke konkrétnímu uživatelskému ID 000 až 999. Jednotlivého uživatele lze následně smazat přiložením čipu nebo zadáním jeho ID, což je důležité při ztrátě čipu. Manuál nabízí také vymazání celé databáze; tento příkaz používejte pouze po ověření zálohy seznamu uživatelů.

Pulzní a bistabilní režim relé

Časované otevření dveří

V pulzním režimu sepne relé po platném čipu nebo kódu na nastavenou dobu 1 až 99 sekund a poté se samo vrátí. Jde o běžné nastavení pro elektrické zámky a elektrické otvírače. Z výroby je nastaveno 5 sekund; dobu při zprovoznění nastavte podle typu dveří.

Toggle neboli bistabilní režim

V režimu toggle každá platná autorizace změní stav relé a tento stav zůstane zachován až do dalšího oprávněného vstupu. Funkce se hodí například pro povolení provozu zařízení, dlouhodobé odjištění dveří během pracovní doby nebo ovládání dalšího obvodu. Před použitím ověřte, že trvalé sepnutí odpovídá bezpečnostnímu projektu a vlastnostem připojené zátěže.

Odchodové tlačítko a dveřní kontakt

Vstup OPEN umožňuje připojit odchodové tlačítko. Jeho stisk ovládá relé stejně jako platné oprávnění, takže zevnitř lze odejít bez čipu. Vstup D_IN je určen pro dveřní magnetický kontakt. Po zapnutí dohledu umí jednotka upozornit na dveře, které zůstaly otevřené déle než jednu minutu, a na násilné otevření bez předchozí autorizace.

Alarm při násilném otevření

Při vynuceném otevření se aktivuje vnitřní bzučák a alarmový výstup. Dobu alarmu lze nastavit v rozsahu 1 až 3 minuty (z výroby 1 minuta). Poplach lze ukončit platným čipem nebo hlavním kódem. Dveřní kontakt je volitelné příslušenství, bez něj ale funkci nelze využít.

Tamper a ochrana proti zkoušení kódů

Tamper kontakt chrání čtečku proti sejmutí a sabotáži. Bezpečnostní režim může být vypnutý (nastavení z výroby), po deseti po sobě jdoucích neplatných čipech nebo kódech může na deset minut zablokovat klávesnici, případně spustit alarmový výstup. Nastavení zvolte podle provozu tak, aby nevytvářelo zbytečné blokace u často používaného vstupu.

Napájení a dimenzování výstupů

Jednotka se napájí stabilizovaným zdrojem 12 V DC, v klidu odebírá méně než 20 mA. Schémata zapojení v manuálu počítají se zdrojem 12 V / 3 A pro čtečku i zámek. Napájecí zdroj dimenzujte podle součtu odběrů klávesnice, zámku (včetně rozběhového proudu), sirény a dalších prvků, nikoli pouze podle klidového odběru čtečky.

Bezpečné dimenzování výstupů

Přepínací kontakt relé je podle manuálu výrobce dimenzován na 3 A. Pro větší nebo indukční zátěž, například silný elektromagnetický zámek, použijte pomocné relé nebo přístupový zdroj se samostatně jištěným výstupem. Alarmový výstup spíná na zem (GND); sirénu připojte podle schématu v manuálu a chápejte ho spíše jako řídicí signál.

Ochranná dioda u DC zámku

K čtečce je přiložena dioda 1N4004 pro potlačení napěťové špičky indukčního stejnosměrného zámku. Dioda se zapojuje co nejblíže k cívce zámku se správnou polaritou. U střídavé zátěže se tento postup nepoužívá; vhodný ochranný prvek musí odpovídat typu napájení.

Barvy vodičů podle manuálu výrobce

• červený +12 V, černý GND,
• modrý NO, fialový COM, oranžový NC (relé zámku),
• žlutý OPEN (odchodové tlačítko), hnědý D_IN (dveřní kontakt), šedý ALARM (alarmový výstup).

Venkovní montáž a ochranná stříška

Kovový kryt je mechanicky odolný, výrobce však u BC2000 stupeň krytí IP neuvádí – čtečka proto nepatří na přímý déšť. Pro montáž u branky nebo na fasádu ji instalujte na chráněné místo, utěsněte kabelový prostup a použijte ochrannou stříšku SEBURY BRS-01.

Ochranná stříška SEBURY BRS-01 pro BC2000

Na BC2000 pasuje tvarovaná stříška SEBURY BRS-01 o rozměrech 150 × 105 × 90 mm. Stříška omezuje přímý déšť, sníh a stékající vodu, ale nenahrazuje správně provedené utěsnění. Stříška BRS-01 není součástí standardního balení BC2000EM a objednává se samostatně.

Schéma přístupového systému na čip

Systémové schéma znázorňuje typické použití BC2000EM u jedněch dveří. Čtečka vyhodnocuje čip nebo PIN, ovládá zámek a přijímá signál od odchodového tlačítka a dveřního kontaktu. Zdroj musí být navržen podle celkového odběru celé sestavy.

Dvě varianty zapojení napájení a zámku

Společný 12V zdroj

První schéma používá společný stabilizovaný zdroj pro čtečku a elektrický zámek. Výstup NO je vhodný pro zámek odemykaný přivedením napájení, NC pro zámek uvolněný při přerušení napájení. Zkontrolujte proudovou rezervu zdroje a zapojte ochranu proti indukční špičce.

Specializovaný přístupový zdroj

Druhé schéma ukazuje použití přístupového napájecího zdroje s vyhrazenými svorkami pro zámek a odchodové tlačítko. Označení svorek se mezi zdroji liší, proto se vždy řiďte také jejich dokumentací a před připojením proměřte klidové napětí.

Kde se čtečka čipů BC2000EM osvědčí

Vhodným použitím jsou kanceláře, sklady, dílny, společné vchody bytových domů, branky a technické místnosti s jedněmi dveřmi a lokální správou. Čtečka je praktická tam, kde uživatel nechce provozovat počítačový systém, ale potřebuje více oprávnění, kombinaci čipu a PINu, dveřní dohled a robustní čelní panel – tedy jednoduchý kódový zámek na dveře s otevíráním na čip.

Co ověřit před objednáním

• že používáte čipy a karty EM 125 kHz, nikoli HID, MIFARE nebo NFC,
• že kapacita 1000 uživatelů a lokální správa odpovídají provozu,
• že zámek i způsob odemykání odpovídají kontaktům NO/NC/COM,
• že zdroj pokryje součet odběrů čtečky, zámku, sirény a příslušenství,
• že u venkovní montáže bude čtečka chráněna stříškou BRS-01 před přímou vodou,
• že přesná identifikace je BC2000EM, EAN 8595694001102.

Časté otázky ke čtečce čipů BC2000EM

Funguje BC2000EM bez další řídicí jednotky?

Ano. Má vlastní paměť uživatelů, programovací klávesnici a relé pro jedny dveře. S elektrickým zámkem a zdrojem tvoří kompletní kódový zámek na dveře s otevíráním na čip.

Podporuje samostatný PIN bez čipu?

Ano, v režimu čip nebo PIN, který je nastavený z výroby. Uživatel pak otevře dveře buď čipem, nebo svým kódem.

Jaké čipy a karty čtečka přečte?

RFID čipy a karty EM 125 kHz (EM4100/TK4100, EM Marine), například naše RFID čipy SEBURY TAG2. HID ani 13,56MHz karty MIFARE a NFC nečte – pro ně zvolte klávesnici Sebury sTouch2 (EM/HID/MIFARE/NFC).

Má Wiegand vstup nebo výstup?

Ne. BC2000EM pracuje autonomně přes relé, bez Wiegand rozhraní. Pro napojení na řídicí jednotku zvolte čtečku s výstupem Wiegand, např. Sebury R2 EM nebo Sebury W2-A.

Je BC2000EM vodotěsná?

Ne. Výrobce u BC2000 stupeň krytí neuvádí. Pro venkovní montáž použijte chráněné místo, utěsněný kabelový prostup a ochrannou stříšku BRS-01.

Ztratí se uživatelé při výpadku napájení?

Ne. Údaje jsou uloženy v nevolatilní paměti. Také tovární reset zachovává uživatelskou databázi.

Kolik dveří čtečka ovládá?

Jedny dveře (jedno relé). Pro dvoje dveře je určena dvoudveřová klávesnice Sebury B6K2-EH Plus.

Existuje užší varianta do zárubně?

Ano. Sebury K2 EM má podle certifikace výrobce stejnou elektroniku jako BC2000, liší se jen užším tvarem těla.

Obsah balení

• 1× RFID čtečka s kódovou klávesnicí Sebury BC2000EM,
• 1× uživatelský manuál,
• 1× ochranná dioda 1N4004,
• 4× hmoždinka ⌀ 6 × 27 mm a 4× samořezný šroub ⌀ 4 × 27 mm.

Ochranná stříška, napájecí zdroj, zámek, dveřní kontakt, odchodové tlačítko, siréna a čipy nejsou součástí standardního balení, není-li v nabídce výslovně uvedeno jinak.

Doplňující kompatibilita a dokumentace

Čtečku lze propojit také se systémem Jablotron – propojení přes modul JA-111H-AD máme vyzkoušené v praxi. Konkrétní zapojení musí odpovídat dokumentaci obou zařízení a požadavkům dané instalace.

Oficiální manuál výrobce SEBURY K2 / BC-2000 (PDF, anglicky)

Archiv manuálů výrobce SEBURY ke stažení

⁣⁠​​​⁠​​⁠​​​​⁣
