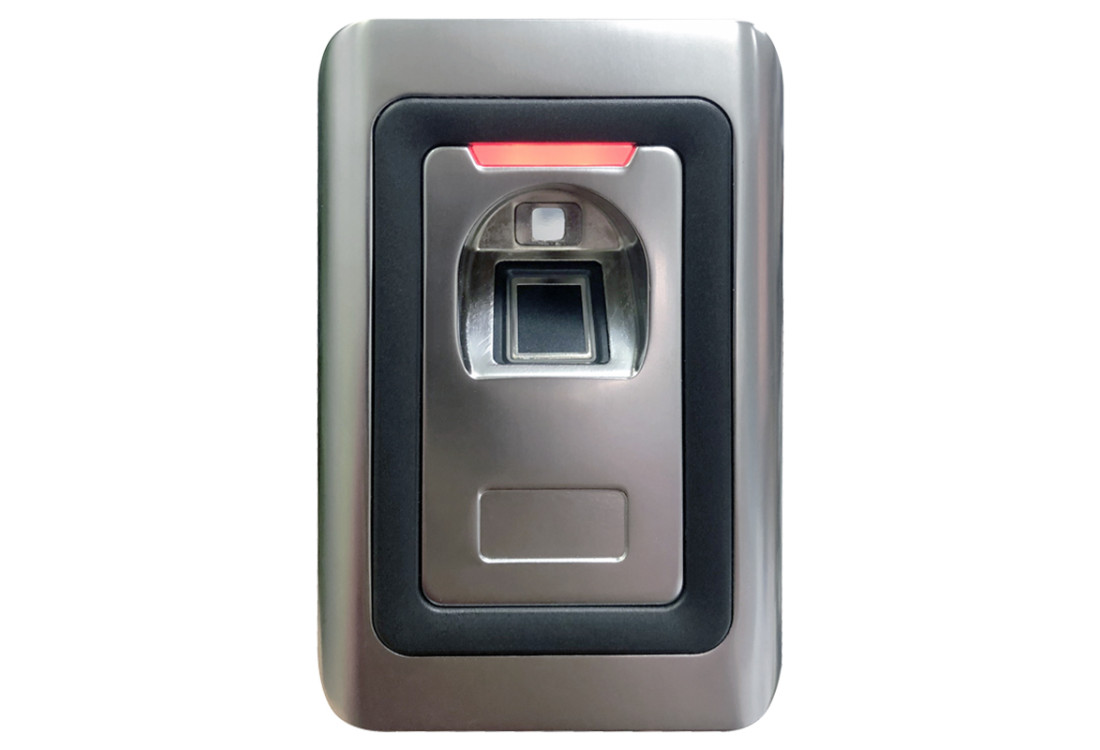

Kombinovaná biometrická čtečka otisků prstů a RFID čipů Sebury F1EM

Nový nástupnický model je Sebury sPress2

Kombinovaná kapacitní čtečka otisků prstu a RFID čipů. Pracuje jako autonomní jednotka nebo v kombinaci s dalším zařízením Sebury. Disponuje pamětí pro 1000 otisků prstu a 2000 kódů RFID. Kryt je vyroben z masivního pozinkovaného kovu metodou, která je šetrná k životnímu prostředí. Rozlišení snímače 450 dpi. Načtení prstu/čipu do 1 sekundy. Automatické zapnutí při přiblížení uživatele ke čtečce. Antimagnetické provedeni, nová updatovaná verze s vylepšeným snímačem otisku prstu a vyšší kapacitou paměti otisků (1000ks)

Zařízení je také možné propojit se systémem Jablotron , například přes JA-111H-AD

Kombinovaná kapacitní čtečka otisků prstu a RFID čipů (karet) Sebury F1EM je výkonější verzí předchozího typu čtečky F007EM. Plně využívá kvalitního elektronického obvodu a precizního zpracování. Kovový pozinkovaný kryt zajišťuje odolnost proti vandalům a nástrahám počasí. Čtečka F1EM je využívána zejména při zabezpečení podnikatelských prostor, kanceláří, výrobních podniků, bytových domů atd. Programování kombinované čtečky se provádí velice jednoduše přibaleným infračerveným ovladačem nebo po načtení manažerského otisku prstu/přístupové karty. Dostupný je precizní český návod.

Čtečku F1EM je možné provozovat samostatně s elektronickým zámkem jako autonomní jednotku pro ovládání jedněch dveří s použitím speciálního 12 V zdroje napájení (BPS-01), příp. s použitím obecného zdroje napájení 12 V. Nebo ji lze propojit s další F1EM (příp. s jinou sekundární čtečkou) pro zajištění průchodu jedněch nebo dvou dveří, příp. lze F1EM napojit na ovládací jednotku Sebury (BC800, IC104). K F1EM lze připojit výstupní odchodové tlačítko (BT, sButton).

Princip činnosti kapacitní čtečky - čtečka otisků prstu je založený na využití rozdílu kapacity mezi deskou snímače a povrchem prstu (vyvýšeniny a prohlubně). Snímač představuje jednu desku kapacitoru a druhou desku interpretují jednotlivá místa na prstu. Otisk se tak z pixelů získává v digitální formě. Pro načtení obrazu se prst přikládá na citlivou plochu osazenou velkým množstvím elektrod. Ty převedou kapacitně otisk prstu na digitální obraz, který se dál zpracovává.Pří čtení otisků jsou papilární linie jsou k podložce více přilehlé než mezery mezi nimi, takže mají vyšší kapacitní odpor.

• Výhody - malý rozměr, jednoduchý princip funkčnosti, vysoká kvalita a vysoká míra zabezpeční, otisky prstů lze jen těžko kopírovat fotografií apod.
• Nevýhody - kratší doba životnosti, opotřebení snímače, snímače je většinou nutné měnit v rozmezí 3 let (což je spíše problém z organizačního hlediska, než z pohledu ceny).

V pohotovostním režimu se čtečka otisků prstu automaticky přepíná do režimu spánku. Probuzení proběhne velmi rychle po přiblížení se ke čtečce díky senzoru na těle. Tato funkce šetří energii a prodlužuje životnost čtečky.

Disponuje rozhraním Wiegand 26, ale lze provozovat i samostatně za pomoci relé. Na zadní straně čtečky je umístěn spínač (tamper) a alarm pro signalizaci sejmutí zadního krytu.

Oproti starším verzím je tato F1EM druhá generace "II" vylepšena, na základě negativních zkušeností u starších modelů (F007 a F1).

Doporučujeme také pro případ poranění - načíst si více prstů, pro říznutí, popálení, ...

Testovaná FAR: <0.0000256% (False Acceptance Rate - Koeficient nesprávného přijetí neplatných uživatelů).

Testovaná FRR: <0.0198% (False Rejection Rate - koeficient správného uživatele a jeho nepřijetí systémem)

• Silné zinkové pokovení masivního kovového těla v anti-vandal provedení, IP 53
• Infračervený ovladač a správcovská karta pro snadné nastavení
• Přístup až 3 000 uživatelů (1 000 otisků prstů a 2 000 RFID karet)
• Zabudovaná čtečka 125 kHz EM karet
• Standard Wiegand 26 (vstup i výstup)
• Samostatná čtečka nebo Wiegand čtečka
• Nastavitelný výstupní čas dveří, alarmu, čas otevření dveří
• Zabránění odblokování zámku silným magnetismem, zkratováním, přerušením obvodu atd.
• Lze propojit až 2 čtečky F1EM pro zabezpečení jediných nebo dvou dveří
• Zobrazení pracovního módu pomocí LED signalizace (červená, žlutá, zelená)

Upozornění - při instalaci ve venkovním prostředí je potřeba počítat s možností zhoršení čtecích vlastností vlivem prachu / nečistot a teploty.

"Příjemným překvapením je, že čtečka dokáže přečíst i umazané prsty od trávy, uhlí či šmíru a hlíny, stačí jen prst zhruba otřít, třeba o dlaň.

Zašpinění prstu

V dalším testování jsme se zaměřili na faktory, které mohou v běžných situacích komplikovat identifikaci osoby biometrickým senzorem. Za deště mohou být prsty vlhké, ve výrobním závodě mastné či špinavé, apod. Níže jsou závěry našich testování:

• Testování s vlhkým prstem ukázalo, že čtečka na tento identifikátor vůbec nereaguje. Po usušení prstu proběhla identifikace otisku vždy korektně.
• Při přiložení mastného prstu čtečka reagovala standardně a opakovaně úspěšně identifikovala prst.
• Podobně i testování zašpiněných prstů ukázalo, že čtečka se více zaměřuje na jednotlivé papilární linie otisku prstu než na jejich pokrytí, a tak bez problémů identifikuje danou osobu i se zašpiněnými prsty." (zdroj: ABBAS, a.s.,)

Technické parametry:

• Typ: Sebury F1EM
• Provedení: pozinkovaná ocel, odolné, anti-vandal
• Použití: vnitřní i venkovní (IP 53)
• Vstupní napětí: 12 V DC ± 10 %
• Zatížitelnost relé: 12 V / 2 A
• Odebíraný proud: ≤ 20 mA (v pohotovosti), ≤ 80 mA (při činnosti)
• Počet uživatelů: otisky prstu 1 000, RFID karty 2 000
• Typ RFID karet: EM 125 kHz
• Čtecí vzdálenost karet: 3 - 6 cm
• Operační teplota: - 20°C ~ +50°C
• Operační vlhkost: 20 - 95 % (nekondenzující)
• Rozlišení snímače otisků prstů: 450 DPI
• Doba čtení otisku/identifikace: < 1 s
• Doba aktivace relé: 1 - 99 sekund
• Nastavení alarmu: 0 - 3 minuty
• Rozměry (š x v x h): 115 x 70 x 35 mm
• Hmotnost 500 g

Rada k instalaci:

V případě, že se Vám nedaří zprovoznit s el. zámkem, je potřeba dálkovým ovladačem v menu nastavit, zda má být u čtečky kontakt v klidu sepnutý, nebo rozepnutý.

Obsah balení:

• 1x čtečka F1EM
• 2x RFID karta pro konfiguraci
• 1x konfigurační dálkový ovladač
• 1x šroubováček
• 1x sada hmoždinek a šroubků
• 1x návod v anglickém jazyce

návod v českém jazyce k dispozici ke stažení

Schéma zapojení:

Autonomní čtečka, obecný zdroj 12 V:

Autonomní čtečka, speciální zdroj Sebury:

Ovládání jedněch dveří s externí čtečkou:

Ovládání jedněch dveří propojením dvou F1EM:

Ovládání dvou dveří pomocí dvou F1EM:

Propojení s ovládací jednotkou Sebury:
